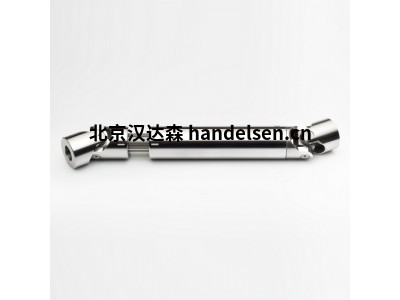

意大利Mario Ferri 标准可扩展GA系列万向节SG0A1220接头

意大利Mario Ferri 标准可扩展GA系列万向节SG0A1220接头

陈华丽
QQ：2351635597

手机：18519260275
电话：010-64714988-172
传真：010-84786709-667
邮件：sales65@handelsen.cn

陈华丽邮箱：sales65@handelsen.cn电话：010-64714988-172

它们都由一个星轮核心和两个有叉端的半接头组成。在星轮的销和叉孔之间,安装了4个耐磨滑动套(G系列)或滚子轴承(H系列高速)。

H系列(与滚子轴承的高速接头)不需要润滑或维护,因为它们的轴承是润滑寿命。

具有普通轴承G系列的接头是中低速度和有冲击载荷。

对于高速和相对较低的扭转类型的滚子轴承(H-HB)推荐.

这两个版本提供高效率,无声运行,低摩擦系数竞争价格.

所有的摩擦表面都是硬化的和地面。

单一接头的工作角为45°,双接头为90°。

G系列的转速为每分钟1000转,H系列的最大转速为每分钟4000转.

所有这些接头也提供伸缩版本。

带有滑动灌木的连环图

*中低速度和有冲击载荷的地方

工作角45°

*转速每分钟1000转

应要求特别处决

连接点有2个版本:

-G版至DIN808

- GB version to DIN 808/7551

带有滚针轴承的接头

*高速和较低扭转

*工作角45°

*转速每分钟4000转

应要求特别处决

连接点有2个版本:

-H版至DIN808

- HB version to DIN 808/7551

标准可扩展变速器

配有键盘
每款型号有各种各样的气垫

类型	编码	D	D	L2	C	L.M	L.马克斯	中风X	A	b	有花键的轴	D1	重量公斤
03GA1	SG0A1010 3D	10	22	48	12	140	170	30	3	11,4	11 X 14 Z6	22	0,31
03GA15	SG0A1015 3D	10	22	48	12	160	200	40	3	11,4	11 X 14 Z6	22	0,36
03GA2	SG0A1020 3D	10	22	48	12	180	240	60	3	11,4	11 X 14 Z6	22	0,38
03GA25	SG0A1025 3D	10	22	48	12	230	330	100	3	11,4	11 X 14 Z6	22	0,50
04GA1	SG0A1210 3D	12	25	56	13	160	190	30	4	13,8	13 X 16 Z6	26	0,50
04GA15	SG0A1215 3D	12	25	56	13	180	225	45	4	13,8	13 X 16 Z6	26	0,56
04GA2	SG0A1220 3D	12	25	56	13	200	270	70	4	13,8	13 X 16 Z6	26	0,62
04GA23	SG0A1223 3D	12	25	56	13	220	300	80	4	13,8	13 X 16 Z6	26	0,67
04GA26	SG0A1226 3D	12	25	56	13	250	355	105	4	13,8	13 X 16 Z6	26	0,76
04GA29	SG0A1229 3D	12	25	56	13	280	420	140	4	13,8	13 X 16 Z6	26	0,84
04GA32	SG0A1232 3D	12	25	56	13	300	450	150	4	13,8	13 X 16 Z6	26	0,90
05GA1	SG0A1410 3D	14	28	60	14	170	200	30	5	16,3	13 X 16 Z6	29	0,62
05GA15	SG0A1415 3D	14	28	60	14	180	220	40	5	16,3	13 X 16 Z6	29	0,64
05GA18	SG0A1418 3D	14	28	60	14	200	260	60	5	16,3	13 X 16 Z6	29	0,72
05GA2	SG0A1420 3D	14	28	60	14	220	300	80	5	16,3	13 X 16 Z6	29	0,78
05GA23	SG0A1423 3D	14	28	60	14	250	350	100	5	16,3	13 X 16 Z6	29	0,87
05GA26	SG0A1426 3D	14	28	60	14	280	420	140	5	16,3	13 X 16 Z6	29	0,96
05GA29	SG0A1429 3D	14	28	60	14	300	450	150	5	16,3	13 X 16 Z6	29	1,03
05GA32	SG0A1432 3D	14	28	60	14	350	200	200	5	16,3	13 X 16 Z6	29	1,17
05GA35	SG0A1435 3D	14	28	60	14	400	250	250	5	16,3	13 X 16 Z6	29	1,33
1GA1	SG0A1610 3D	16	32	68	16	190	220	30	5	18,3	16 X 20 Z6	32	0,90
1GA15	SG0A1615 3D	16	32	68	16	210	250	40	5	18,3	16 X 20 Z6	32	0,98
1GA2	SG0A1620 3D	16	32	68	16	240	320	80	5	18,3	16 X 20 Z6	32	1,10
1GA23	SG0A1623 3D	16	32	68	16	250	350	100	5	18,3	16 X 20 Z6	32	1,14
1GA26	SG0A1626 3D	16	32	68	16	275	390	115	5	18,3	16 X 20 Z6	32	1,24
1GA29	SG0A1629 3D	16	32	68	16	300	430	130	5	18,3	16 X 20 Z6	32	1,33
1GA32	SG0A1632 3D	16	32	68	16	380	590	210	5	18,3	16 X 20 Z6	32	1,60
1GA35	SG0A1635 3D	16	32	68	16	400	630	230	5	18,3	16 X 20 Z6	32	1,73
2GA1	SG0A1810 3D	18	36	74	17	230	280	50	6	20,8	18 X 22 Z6	37	1,35
2GA15	SG0A1815 3D	18	36	74	17	250	320	70	6	20,8	18 X 22 Z6	37	1,46
2GA18	SG0A1818 3D	18	36	74	17	270	370	100	6	20,8	18 X 22 Z6	37	1,55
2GA2	SG0A1820 3D	18	36	74	17	290	400	110	6	20,8	18 X 22 Z6	37	1,66
2GA23	SG0A1823 3D	18	36	74	17	300	415	115	6	20,8	18 X 22 Z6	37	1,71
2GA26	SG0A1826 3D	18	36	74	17	400	620	220	6	20,8	18 X 22 Z6	37	2,23
2GA29	SG0A1829 3D	18	36	74	17	500	820	320	6	20,8	18 X 22 Z6	37	2,75
3GA1	SG0A2010 3D	20	42	82	18	250	300	50	6	22,8	21 X 25 Z6	42	1,99
3GA15	SG0A2015 3D	20	42	82	18	270	340	70	6	22,8	21 X 25 Z6	42	2,12
3GA18	SG0A2018 3D	20	42	82	18	290	380	90	6	22,8	21 X 25 Z6	42	2,25
3GA2	SG0A2020 3D	20	42	82	18	320	440	120	6	22,8	21 X 25 Z6	42	2,46
3GA23	SG0A2023 3D	20	42	82	18	380	560	180	6	22,8	21 X 25 Z6	42	2,86
3GA26	SG0A2026 3D	20	42	82	18	420	640	220	6	22,8	21 X 25 Z6	42	3,13
3GA29	SG0A2029 3D	20	42	82	18	500	800	300	6	22,8	21 X 25 Z6	42	3,66
4GA05	SG0A2205 3D	22	45	95	22	250	280	30	6	24,8	23 X 28 Z6	47	2,35
4GA1	SG0A2210 3D	22	45	95	22	270	320	50	6	24,8	23 X 28 Z6	47	2,51
4GA15	SG0A2215 3D	22	45	95	22	290	350	60	6	24,8	23 X 28 Z6	47	2,67
4GA2	SG0A2220 3D	22	45	95	22	330	430	100	6	24,8	23 X 28 Z6	47	3,00
4GA23	SG0A2223 3D	22	45	95	22	350	470	120	6	24,8	23 X 28 Z6	47	3,16
4GA26	SG0A2226 3D	22	45	95	22	470	710	240	6	24,8	23 X 28 Z6	47	4,13
5GA1	SG0A2510 3D	25	50	108	26	295	345	50	8	28,3	26 X 32 Z6	52	3,39
5GA15	SG0A2515 3D	25	50	108	26	310	375	65	8	28,3	26 X 32 Z6	52	3,52
5GA2	SG0A2520 3D	25	50	108	26	350	450	100	8	28,3	26 X 32 Z6	52	3,92
5GA23	SG0A2523 3D	25	50	108	26	380	500	120	8	28,3	26 X 32 Z6	52	4,20
5GA26	SG0A2526 3D	25	50	108	26	420	590	170	8	28,3	26 X 32 Z6	52	4,59
5GA29	SG0A2529 3D	25	50	108	26	460	660	200	8	28,3	26 X 32 Z6	52	4,98
5GA32	SG0A2532 3D	25	50	108	26	500	745	245	8	28,3	26 X 32 Z6	52	5,37
6GA1 3D	SG0A3010 3D	30	58	122	29	330	380	50	8	33,3	32 X 38 Z8	58	4,90
6GA15	SG0A3015 3D	30	58	122	29	350	420	70	8	33,3	32 X 38 Z8	58	5,17
6GA18	SG0A3018 3D	30	58	122	29	370	455	85	8	33,3	32 X 38 Z8	58	5,42
6GA2	SG0A3020 3D	30	58	122	29	400	510	110	8	33,3	32 X 38 Z8	58	5,85
6GA23	SG0A3023 3D	30	58	122	29	450	620	170	8	33,3	32 X 38 Z8	58	6,48
6GA26	SG0A3026 3D	30	58	122	29	500	720	220	8	33,3	32 X 38 Z8	58	7,14
6GA29	SG0A3029 3D	30	58	122	29	540	795	255	8	33,3	32 X 38 Z8	58	7,69
