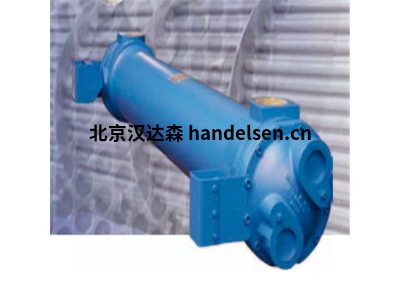

FUNKE安全型热交换器SWF技术参数简介
FUNKE安全型热交换器SWF技术参数简介
德国风凯换热器设备制造有限公司(FUNKE WÃrmeaustauscher Apparatebau GmbH)创立于1974年，创始人是Karl-Heinz FUNKE先生，40多年来FUNKE始终致力于工业用优质换热器的开发与生产，能够为各类领域提供佳的热力学设计方案(包括:工艺计算、热力计算、强度计算、振动分析)，还能生产符合FDA标准的安全换热器或灭菌设备，为医药与食品行业的需求提供服务。
| 王新宇 QQ：2668476640 手机：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：tk8@handelsen.cn |
 |
 |
SWF安全型热交换器被设计为管程、壳程及安全隔绝腔三个空间。换热管为直管,管板形式为固定管板型(F型)或浮动管板型(P型)。在每个独立的换热管内都安装有更小的换热管。它们呈同心圆式排布,形成了径向空隙，并通过双管板相互连接,从而，产生了封闭的安全隔绝腔。通过安全隔绝腔阻止了流体介质相互混合。
该安全隔绝腔内充满了一种特殊的缓冲介质，并且通过压力检测装置检测压力变化。为防止换热器在正常工作过程中压力增大引起的热膨胀造成的误报警,换热器额外增加了一个压力缓冲罐以平衡安全隔绝腔内的压力。当管程或者壳程发生泄漏时,泄漏的介质会改变安全隔绝腔的压力,安全隔绝腔的压力检测装置会检测到该信号,该信号可现场显示或远传至中控室。瑗缘ww王王
应用：
风凯安全型换热器适用于在介质冷却或加热过程中对介质纯度要求较高的场合,可防止由于介质泄漏进而发生混合的风险。
以下情况下可选用安全型换热器:
环境保护要求高(如取地表水为冷却水)
·健康保护要求高(如泄漏及混合后有对健康不利的影响)
·运行成本高(如处理和回收被污染的介质)
Funke安全型换热器SWF/P参数：
壳体：碳钢20#、Q345R
管板：碳钢2011、16Mnll
支座：碳钢20#、Q345R
涂层：RAL 5012.浅蓝
壳程：16 bar
管程:16 bar
编号：
SWF/P
SSWF/P
CCFA
SSCFA
FP14-43-1-NH、TPL00-L-22-22、FP10-27-1-EH、FP10-27-1-EH、GPLB25-10-H-30.
0.0807.2.96-0337/09、200532712200、C2001703-6-1weg、FP14-81-1-NH、FP205-95-1-NH、FPDW16-
31-1-NH、FP22-27-1-NH、BCF303-B33-4Weg、TPL01-K-18-11
