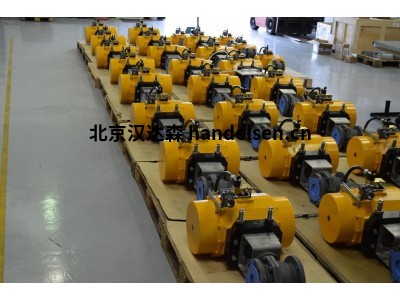

EL-O-Matic齿轮齿条式执行器180° P 系列
EL-O-Matic齿轮齿条式执行器180° P 系列
凭借全球超过 300 万台执行器，您可以确保 EL-O-MATIC品牌提供卓越的工艺和耐用性。精确的工程设计、对材料选择的高度重视和标准的耐腐蚀涂层确保EL-O-MATIC 执行器在重型阀门应用中是经得起一流的。我们提供广泛的执行器配置、控制装置和附件。
EL-O-Matic齿轮齿条式执行器180° P 系列
| 张文婧 QQ：2850590596 手机：18518171575 电话：010-64717020-113 传真：010-84786709-666 邮件：sales1@handelsen.cn |
 |
 |
EL-O-MATIC产品系列：
1、EL-O-MATIC执行器
2、EL-O-MATIC定位器
3、EL-O-MATIC位置反馈装置
4、EL-O-MATIC手动超驰齿轮箱
EL-O-MATIC系列产品型号：
1、EL-O-MATIC执行器 特征：易于维护，为工厂和操作员提供更高的安全性
EL-O-MATIC FD12 特征：孔径 46.0 毫米，行程 12.6 毫米
EL-O-MATIC FD25 特征：孔径56.0 毫米，行程 15.7 毫米
EL-O-MATIC FD40 特征：孔径 70.0 毫米，行程 18.8 毫米
EL-O-MATIC FD65 特征：孔径 80.0 毫米行程 22.0 毫米
EL-O-MATIC FD100 特征：孔径 91.0 毫米，行程 25.1 毫米
EL-O-MATIC FS12 特征：重量 SR 0.6公斤，DA 0.7 公斤
EL-O-MATIC FS25 特征：重量 SR 1.7公斤，DA 1.3 公斤
EL-O-MATIC FS40 特征：重量 SR 2.3公斤，DA 2.1 公斤
EL-O-MATIC FS65 特征：重量 SR 3.3公斤，DA 2.8 公斤
EL-O-MATIC FS100 特征：重量 SR 4.3公斤，DA 3.5 公斤
2、EL-O-MATIC定位器 特征：用于气动执行器必须高精度定位
EL-O-MATIC F10 特征：耐用、耐腐蚀的铝制外壳
EL-O-MATIC F20 特征：防护等级 IP65/NEMA4
3、EL-O-MATIC位置反馈装置 特征：用于定制的各种传感器
EL-O-MATIC LDN-1S1 特征：电气连接，P&F 型：2x SJ3,5-SN
EL-O-MATIC LDN-1S2 特征：电气连接，P&F 型：2x SJ3,5-N
EL-O-MATIC LDN-1S4 特征：电气连接，P&F 型：2x NJ2-11-N-G
EL-O-MATIC LDN-1S8 特征：电气连接，P&F型：PL2-F25-N4-K
EL-O-MATIC LDN-1S9 特征：电气连接，P&F型：PL3-F25-N4-K
EL-O-MATIC LDN-1S10 特征：电气连接，P&F 型：2x SC3,5-G-N0
4、EL-O-MATIC手动超驰齿轮箱 特征：分离式手动超控变速箱为阀门和其他直角回转装置提供手动定位。
EL-O-MATIC MO-10 特征：最大输入力82 N，最大限度100 Nm
EL-O-MATIC MO-50 特征：最大输入力400 N，最大限度500 Nm
EL-O-MATIC MO-160 特征：最大输入力400 N，最大限度1600 Nm
EL-O-MATIC MO-520 特征：最大输入力400 N，最大限度5200 Nm
EL-O-MATIC MO-600 特征：最大输入力180 N，最大限度6000 Nm
EL-O-Matic F 系列是齿轮齿条式执行器，有 13 种尺寸可供选择，如弹簧复位或双作用型号。执行器的“安装即忘记”设计为各种角行程阀门应用提供了最佳性能。EL-O-matic F 系列采用粉末涂层，并配有特殊的高耐腐蚀铝小齿轮设计和不锈钢紧固件，从而实现持久耐用的执行器设计。
特征
具有 13 种尺寸的单作用和双作用执行器，范围从 12 Nm 到 4100 Nm（106 到 36,474 lbf.in）。
Fit and Forget 坚固的耐腐蚀设计。
易于安装的执行器，其功能忠实提供多年可靠的性能。
硬质阳极氧化高级铝 (7075 T6) 小齿轮提供耐腐蚀性、高强度和轻质结构的最佳组合，并提供电偶腐蚀保护。
模块化结构允许轻松改变弹簧或动作。
双阀法兰钻孔模式和可互换的驱动插件允许直接安装并减少对阀门安装套件的需求。
符合 NAMUR 接口标准允许执行器与各种附件一起包装。
双冲程调节允许轻松设置阀门冲程，防止阀门过早失效。
带有标准组件的结构，以各种常用配置进行交付。
规格
能量源 气动
产品类别 气动齿轮齿条执行器
驱动 四分之一转
认证 ROHS3、REACH、ATEX、PED 和机械指令、SIL3、IP66/67
控制类型 开/关、定位、调制、ESD
阀门类型 球型、蝶型、塞型和任何其他直角转应用
工作温度 标准 -20°C 至 +80°C（-4°F 至 +176°F）。可选高低温选项
扭矩 13 种尺寸：12 Nm 至 4100 Nm（106 lbf.in 至 36,474 lbf.in）
运营压力 高达 8.3 bar / 120 psi
EL-O-Matic 180° P 系列是齿轮齿条式执行器，有 8 种尺寸可供选择，如弹簧复位或双作用型号。180° P 系列执行器通常用于具有 180° 旋转功能的三通或四通球阀。使用高级钢和铝部件以及 EL-O-Matic 获得专利的 3 点活塞支撑，为 180° 旋转应用的自动化提供了坚固可靠的装置。现代合成轴承确保运动部件之间没有金属接触。
特征
8 种尺寸的单作用和双作用执行器，范围从 29 Nm 到 2061 Nm（256 到 18,241 lbf.in）。
Fit and Forget 坚固的耐腐蚀设计，确保较长的循环寿命
易于安装的执行器，其功能忠实提供多年可靠的性能。
镀锌碳钢小齿轮提供了耐腐蚀性、高强度和轻质结构的最佳组合。
模块化结构允许轻松改变弹簧或动作。
所有执行器都具有符合 ISO 5211 的安装法兰和驱动器，并且可以轻松集成到大多数阀门上。
执行器螺线管和顶部安装接口允许执行器与各种控件和附件打包在一起。
EL-O-Matic 180° P 系列执行器可配备限制向外行程的“L1”限位器。可选的“LF”全行程调节选项可实现 120° 或 135° 旋转。
规格
能量源 气动
产品类别 气动齿轮齿条执行器
驱动 180°旋转
认证 ATEX、PED 和机械指令
控制类型 开/关、定位、调制
阀门类型 三通或四通球阀和任何其他 180° 应用
工作温度 标准 -20°C 至 +80°C（-4°F 至 +176°F）。可选高低温选项
扭矩 8 种尺寸：12 Nm 至 4100 Nm（106 lbf.in 至 36,474 lbf.in）
运营压力 高达 6 bar / 87 psi
EL-O-Matic 排气阀允许将执行器与控制系统进行气动隔离以进行维修。
特征
提供一种局部方法来阻止自执行器的供应空气，同时从执行器的两个腔室中排出所有压缩空气。
可用于需要“现场”维修执行器或阀门的应用。
“阻塞和排气”阀具有两个位置手动控制，用于在“O”（打开）和“M”（手动或维护）位置之间切换。
阀块可以安装在执行器的 NAMUR 进气接口上。
带有用于直接安装 NAMUR 电磁阀的客户 NAMUR 接口。
耐用的硬质阳极氧化铝设计。
适合室内和室外使用。
适用于双作用或弹簧复位执行器。
控制类型
开关
阀门类型
球型、蝶型、塞型和任何其他直角转应用
工作温度
-20°C 至 +80°C（-4°F 至 +176°F）
运营压力
高达 8.3 bar / 120 psi
