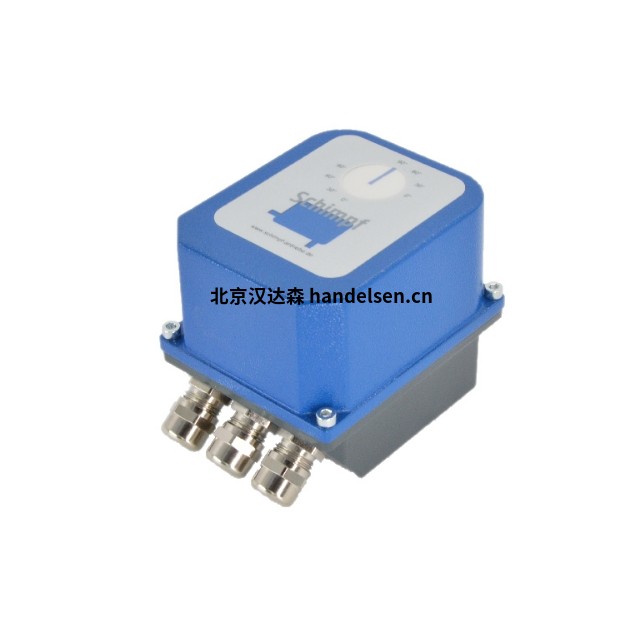

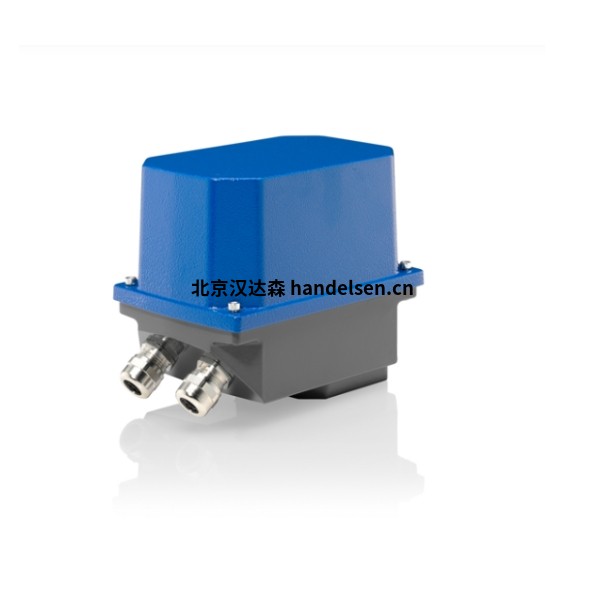

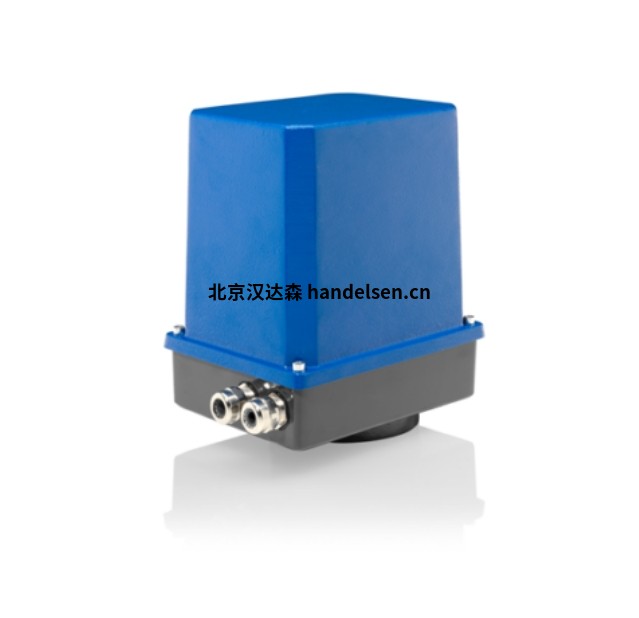

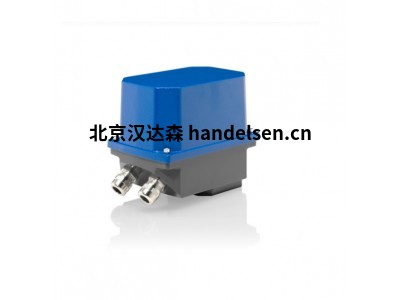

Schimpf电动执行器01-15 系列驱动器可实现精确的位置和速度控制
Schimpf电动执行器01-15 系列驱动器可实现精确的位置和速度控制
Schimpf电动执行器01-15 系列驱动器可实现精确的位置和速度控制
01-15 系列驱动器支持三点步进控制，也可通过模拟信号（0/4-20mA 或 0/2-10V）进行控制，可实现精确的位置控制和速度控制，主要用于通风系统风门控制、工业流程调节、机械设备驱动及需要位置控制的各类自动化场合。
驱动方式：可采用同步电机（交流 24V、115V、230V）或步进电机（直流 24V 或交流 90V-260V）驱动。
外壳材质：采用铝制铸件外壳，防护等级为 IP65，能有效防尘、防水，适应多种恶劣工业环境。
内部结构：配备斜齿轮传动机构，齿轮采用 ETG100 材料，具有良好的耐磨性和传动效率。
扭矩输出：最大输出扭矩为 35Nm，可满足多种工业场景的动力需求。
运行时间：运行时间从 3 秒到 60 秒不等，可根据实际工况进行调节。
控制方式：支持三点步进控制，带有控制电子设备，可通过按钮手动操作，也支持模拟控制，模拟反馈为 0/4-20mA 或 0/2-10V。
可调参数：扭矩、斜坡、步长等参数可调，高达 1000 步 / 90°，可灵活适配不同应用场景。
标准配置：通常标准配置 2 个可调限位开关，可调角度可至 320°。还可选装最多 3 个附加限位开关和 1 个电位器，或 1 个附件限位开关和 1 个电位器用于综合控制系统，亦或 1 个模拟量连续控制单元。大 35 Nm
尺寸:约 168 x 112 x 143 毫米
主要功能特性
1）控制方式多样：支持三点步进控制，也可通过模拟信号（0/4-20mA 或 0/2-10V）进行控制，还能实现带位置反馈的模拟控制，可精准调节驱动器的运行状态。同时，可通过按钮进行手动操作，方便现场调试与维护。
2）运行参数可调：扭矩、斜坡、步长等参数均可调，高达 1000 步 / 90°，能根据实际应用场景灵活设置。运行时间也可调节，使用同步电机时运行时间从 3 秒到 60 秒不等，使用带控制电子设备的步进电机时，运行时间可在 5 秒到 90 秒之间调整。
3）位置控制精准：标准配置 2 个可调限位开关，可调角度可至 320°，可精确限定驱动器的运行位置。还可选装最多 3 个附加限位开关和 1 个电位器等，进一步提高位置控制精度和系统兼容性。
4）电机监控保护：驱动器会持续监控驱动装置的速度，若电机阻塞超过 10 秒或当前速度明显偏离设定速度超过一定时间，会触发相应保护机制，如 “准备运行” 继电器输出丢失、“错误” LED 亮起，部分情况下驱动器还会自动重新启动或停止移动，以保护设备安全。
5）适应多种电源：可使用同步电机（24V、115V、230V AC，50/60Hz）或步进电机（24V DC；90V-260V AC，50/60Hz）驱动，能适应不同电源环境，满足多种工业场合的供电条件。
产品应用
自动化生产线：可实现精确的位置控制和速度控制，提高生产效率和产品质量。例如在汽车装配线上，能精确控制机器人的动作，确保各个部件精准安装。
机械加工：常用于数控机床和加工中心，可控制刀具的精确移动，提高加工精度。在高速切削加工中，能实现高精度、高速度的刀具控制，提升加工效率和表面质量。
包装机械：在食品、饮料、药品等包装生产线中，可控制包装材料的输送和成型。能够精确控制包装材料的位置和速度，确保包装的准确性和密封性，提高包装效率和质量。
通风系统：可用于通风系统的风门控制，通过精确调节风门的开度，控制空气流量，实现通风系统的精准调控，满足室内空气质量和温度调节等需求。
印刷领域：能控制印刷机的精确移动和纸张的输送，实现高质量的印刷效果，确保印刷图案的准确性和清晰度。
纺织领域：在纺织机械中，可以精确控制纱线的张力和速度，有助于提高纺织产品的质量，减少次品率。
塑料加工：可控制注塑机的动作，实现高精度的塑料成型，能够准确控制注塑过程中的位置和压力，保证塑料制品的尺寸精度和外观质量。
主要型号
驱动器00-10 系列
驱动器00-15 系列：扭矩≤12Nm，型号示例有 SCHIMPF 00-15/25 N 6。
驱动器01-15 系列：扭矩≤20Nm，型号示例有 SCHIMPF 01-15/30 N 2。
驱动器02-25 系列：扭矩≤40Nm，型号示例有 SCHIMPF 02-25/3000。
驱动器02-50 系列：扭矩≤60Nm，型号示例有 SCHIMPF 02-50/4500。
驱动器03-120 系列：扭矩≤180Nm，型号示例有 SCHIMPF 03-120/04800。
驱动器04-600 系列：扭矩≤650Nm，型号示例有 SCHIMPF 04-600/460。
