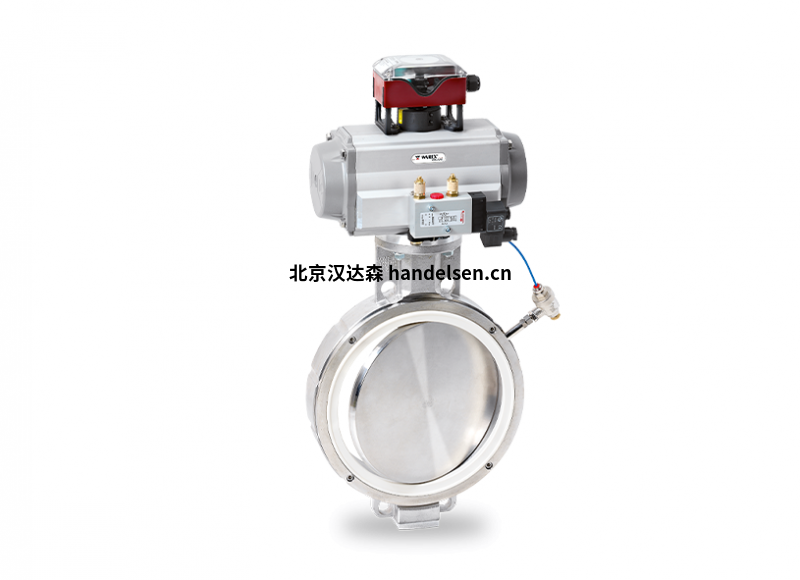

Warex Valve蝶阀DKZ 105系列产品

105系列蝶阀是一种紧密关闭的蝶阀，专为安装在容器或筒仓下而开发。有两种不同的基本型号可供选择，一方面是轻巧廉价的星形版本（SK），另一方面是坚固的全法兰设计（VK）。保证符合 DIN EN 12266 泄漏率 A 的绝对密封性。外壳是一体式的，密封套管是可更换的，作为特殊版本也可以硫化。蝶阀适用于固体和糊状介质，但通常，主要应用领域是散装材料领域。可用温度范围：-40 °C 至 +200 °C。

特性

• 免维护设计，无需后续润滑
• 具有高自支撑能力的外壳
• 中心安装的流动友好型翻板盘，具有特殊的
  轴连接，确保两个流动方向的绝对密封性
• 密封件可互换
• 提供防爆版本，用于 0/20 区，包括型式检验
• 带横向突出部分和附加密封条的密封件可确保
  法兰之间的完全密封，无需额外的法兰密封件

材料

外壳
Silumin
翻盖盘
铸钢、不锈钢、涂层、研磨和抛光
袖口
NBR、Hypalon、EPDM、FPM、硅胶，包括
轴 + 销
不锈钢 1.4571 + 1.4057 + 1.4542
插座
MS、PTFE、青铜、Peek
O 形圈
NBR、FPM

结构组成：

1. 箱
2. 碟片
3. 袖
4. 浪
5. 挡圈
6. O型圈
7. 网格板
8. 球果
9. 油封
10. O型圈
11. 锁定螺钉
12. 格栅杆

更多型号：

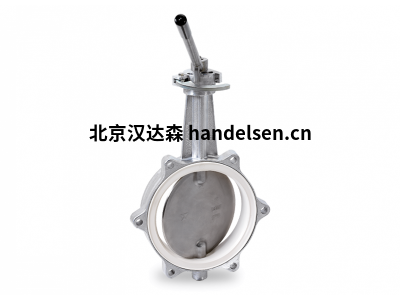

DKZ 105 SK

DKZ 105 系列轻型集装箱蝶阀，星形，带格栅手把手。

• 公称通径范围： DN 150 – DN 300
• 工作温度：-40°C 至 +200°C*
• 压差：高达 0.5 巴*
• 袖口可更换

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

DKZ 105 VK

DKZ 105 系列集装箱蝶阀采用全法兰导轨，带格栅手把手。

• 公称通径范围： DN 150 – DN 350
• 工作温度：-40°C 至 +200°C*
• 压差：高达 0.5 巴*
• 袖口可更换
