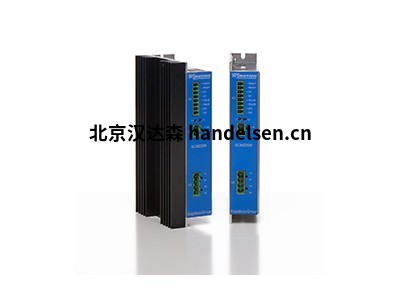

德国ECMOTION驱动器ECMD288

　　1、德国ECMOTION驱动器产品介绍

邓蕾 QQ：2111646792   手机：13021972807 电话：010-64714988-223 传真：010-64714988-668 邮件：tk8@handelsen.cn

　　在突然断电的情况下，电磁制动器可确保保持位置，例如Z轴的位置，以防止损坏工具和工件。保持扭矩是通过使用压缩弹簧产生的。他们的制动器是通过电磁方式释放的，因此必须为它们提供24V直流电压。它们安装在电机轴(B轴)的后部。发生电源故障时，制动器将步进电机保持在其位置。HECM系列强大的2相高扭矩步进电机具有60毫米的法兰和47.14毫米的孔安装距离(Nema23)。步进电机有4种长度(43.5、54、65、85毫米)，保持扭矩高达3.3 Nm。由于高保持扭矩、低振动和由此产生的更平稳的运行，这些步进电机可用于各种应用，特别是由于空间不足而无法使用具有较大法兰的电机的情况。

　　2、德国ECMOTION驱动器产品概述

　　HECM系列的步进电机可以由ECMD系列的动力单元驱动。当功率单元打开时，自动电机设置会检测电机并自动调整运行参数。可以设置从整步到1/50步的步进分辨率。对于具有1.8°全步距角的步进电机，这对应于每转10,000步的分辨率。过压、欠压、过流和过热保护与有源镇流器电路和静止时自动降低电流一样标准。功率驱动器ECMD288和ECMD298具有安静和低共振的运行以及从步进到步进的高扭矩恒定性。它通过壁挂式安装或DIN导轨安装进行连接。所有连接器都可以从正面拆下。

　　3、德国ECMOTION驱动器产品原理

　　步进电机、行星齿轮和电磁制动器的组合用于需要非常高扭矩的应用，同时必须确保步进电机在断电时保持其位置。例如，使用Z轴在断电时保护刀具和工件。步进电机、行星齿轮和电磁制动器的这种组合可以传递高达130 Nm的扭矩，并在发生电源故障时将应用程序保持在其位置。20x20mm和28x28mm边长，这些是EC Motion GmbH最小的2相步进电机的尺寸。这些步进电机具有0.017-0.14 Nm的保持扭矩和1.8°的全步距角，适用于小型紧凑设计、简单准确定位和高速重要的任何地方。例如在显微镜阶段。紧凑的步进电机可以放置在设备中，从而能够构建更紧凑的显微镜载物台。

　　4、德国ECMOTION驱动器产品特点

　　①工作温度：-20℃~+50℃

　　②固定温度：最高80℃。(2阶段开启)

　　③绝缘种类：乙级(130)

　　④介电强度：500伏交流电(1分钟)

　　⑤绝缘电阻：100毫安时(DC 500伏)

　　⑥轴轴向间隙：最大0.075毫米。(1公斤)

　　⑦轴径向间隙：最大0.025毫米。(0.5公斤)

　　⑧轴跳动：最大外径0.05毫米

　　5、德国ECMOTION驱动器产品技术参数

　　①电力电子：用于两相步进电机

　　②步骤分辨率：1/1-1/2-2/5-1/5-1/10-1/12.5-1/25-1/50步

　　③电压范围24 VDC...90 VDC(最大130 VDC)

　　④相电流范围：4安培...10安培

　　⑤信号输入：3.5 VDC...24 VDC

　　⑥入口：脉冲、方向、In1(关、门、复位)

　　⑦尺寸高：/宽：/深：157mm/29mm/79mm

　　德国ECMOTION驱动器ECMD288
