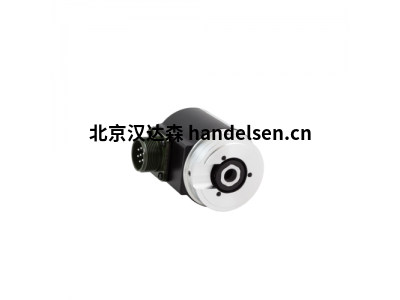

Elap S.p.A. 空心轴编码器RE400/RE410/RE450/RE470

适合耦合到电机轴的增量编码器系列包括不同的机械类型：RE400 系列法兰直径为 53.5 mm，RE470 系列法兰直径为 72 mm，提供联轴接头，而 RE410 和 RE450 系列则采用空心轴。对于接头孔和轴直径，有不同的测量方法。
所有类型都装在金属外壳中。连接类型和位置可以在不同的选项以及输出信号格式中进行选择。
每转的脉冲数范围为 2 到 12500。
零参考脉冲选项适用于所有系列（RE401/RE411/RE451/RE471 型）。

技术规格

·         电源电压 5/30 Vdc – 功耗 30/80 mA – ppr>1250 的最大计数频率 100 KHz / 200 KHz

·         轴向或径向连接器出口，配备飞行部分 - 轴向或径向电缆出口，3 m长电缆（电缆长度：1m，带线路驱动器输出）

·         输出信号：NPN 集电极开路、推挽式、5 Vdc 线路驱动器（电源 5/30 Vdc）、5/30 Vdc 线路驱动器（电源 5/30 Vdc）

·         防止短路和极性反转

·         金属外壳

·         防护等级 IP65

RE400 系列

空心轴，用于直接耦合到电机轴 Ø 6、8 或 10 mm，
Ø 53.5 mm 法兰，Ø 30 mm Ø 58 mm
主体上的固定孔

RE470 系列

用于直接耦合到电机轴 Ø 6、8 或 10 mm、
Ø 72 mm 法兰的接头，Ø 63.5（可选 60 mm）
Ø 58 mm 主体上的固定孔

RE410系列

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

空心轴，用于直接耦合到电机轴，Ø 8、10、12、14 或 15 mm 孔 – Ø 58 mm 主体 – 防旋转固定

RE450 系列

空心轴，用于直接耦合到电机轴，Ø 8、10、12、14 或 15 mm 孔 – Ø 58 mm 主体
通过弹性支撑固定
