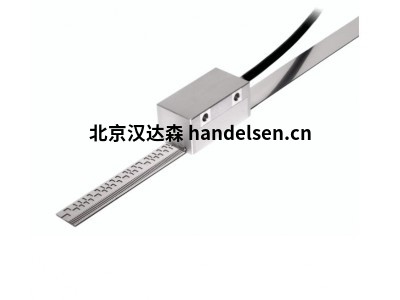

德国 AMO 线性测量编码器 LMBA 2010兼具光学精度与磁编码器坚固性
测量原理
光栅
AMO 编码器基于 AMOSIN® 感应式测量原理工作，编码器内置呈周期性结构的光栅（又称刻度）。测量标尺为不锈钢带，通过光刻技术及后续蚀刻工艺，在其上制作出高精度周期性刻度。
绝对式光栅：包含 1000μm 的增量轨道和一条额外的串行编码绝对轨道；
增量式编码器：在单独轨道上设有参考标记，可将绝对位置值精准对应到单个测量步长。
增量式编码器可选光栅周期：500μm、1000μm、3000μm。
感应式扫描
AMO 编码器采用独特的线圈结构，多组线圈沿测量方向排列，通过微多层技术制作在基板上。专利 AMOSIN® 测量原理的一大重要特性是信号生成精度 —— 利用高频交变场扫描，可消除材料中的磁滞现象。
扫描头内的传感器结构与测量标尺之间沿测量方向发生相对角位移时，会周期性改变各线圈的互感，进而生成两路相位差为 90° 的正弦信号。该信号精度极高且不受环境干扰，经评估电子元件调理后，与理想正弦波形的偏差（谐波含量）不超过 0.1%，这使得在信号数字化过程中可采用高倍插值系数，插值操作可在编码器内部或后续电子设备（如数控系统）中完成。
测量方式
绝对式测量：编码器通电后可立即输出位置值，后续电子设备可随时调用，无需移动轴体寻找参考位置。绝对位置信息从标尺刻度中读取（刻度由绝对编码结构构成），位置值插值则通过单独的增量轨道实现。
增量式测量：刻度为周期性光栅结构，位置信息通过从某一原点开始计数单个增量（测量步长）获得。由于特定位置需绝对基准，标尺会额外设置一条带参考标记的轨道，参考标记确定的标尺绝对位置与单个信号周期精准对应。
测量精度
线性测量精度主要取决于以下因素：刻度质量、刻度载体稳定性、扫描过程质量、信号处理电子元件质量、编码器在设备中的安装方式。这些影响因素包括编码器固有位置误差和应用相关误差，评估整体可达精度时需考虑所有单独影响因素。
主要型号
AMO LMBA 2010
AMO LMTA 4010
AMO LMFA 3010
AMO LMKA 2010
AMO LMKA 3010
AMO LMB 1005
AMO LMB 1010
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
AMO LMB 1030
AMO LMT 4005
AMO LMT 4010
AMO LMT 4030
AMO LMF 3010
AMO LMK 1005
AMO LMK 1010
AMO LMK 2005
AMO LMK 2010
AMO LMK 2030
AMO LMK 3010
