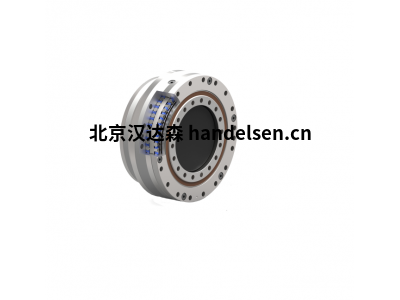

SPINEA减速机TwinSpin G系列

SPINEA“高精度减速机”这一概念将高精度减速机和高精度十字交叉滚子轴承完全集成在一个单元中。 TwinSpin高精度减速齿轮专为需要高减速比、高动态精度、低传动损失、高转矩和高刚度、紧凑型设计减小安装空间、质量轻的应用而设计。

SPINEA减速机的传动概念允许在机器人和自动化、机床、测量设备、导航系统、飞机工业、军事和医药领域、木材加工领域、打印机分支、纺织工业和玻璃处理、灌装机等应用中广泛使用。

SPINEA减速机TwinSpin M系列说明：

新一代TwinSpin高精度减速齿轮具有全新的主轴承设计，并针对最苛刻的应用提供了改进的性能。与上一代产品相比，SPINEA减速机TwinSpin G系列带来了更大的扭矩重量比。主轴承的创新设计达到了前所未有的倾斜刚度，输出轴承的高精度和模块化设计，可提供定制解决方案。 SPINEA减速机TwinSpin G系列带来了进一步的改进，进一步降低了传动机构的摩擦，降低了磁滞现象，降低了空转设置，特别是在小尺寸情况下。最后，SPINEA减速机TwinSpin G系列在标准和空心轴设计中引入了新尺寸的减速器，以扩大TwinSpin减速器的产品组合和应用范围。它有两个变体，仅带密封输出或作为全密封齿轮直接与马达。

SPINEA减速机TwinSpin G系列优点：

-高倾斜刚度

-低摩擦系数

-高精度输出轴承

-高精度扭矩

-减少运动损失设置

-高扭矩过载能力

SPINEA减速机TwinSpin G系列技术规格：

型号	可选减速比	额定转矩	最大加速转矩	额定输入转矩	扭转刚度	倾覆刚度	容许径向力*	容许轴向力*	容许倾覆转矩	输入惯量	重量	空心轴直径
	i	TR [Nm]	[Nm]	nR [rpm]	[Nm/Arcmin]	[Nm/Arcmin]	[kN]	[kN]	[Nm]	[10 -4kgm²]	[kg]	[mm]
TS 075 G	41	35	70	2000	8,2	70	1,8	6,4	190	0,019	0,92
	63
	75
TS 085 G	33	75	150	2000	10,8	90	2,2	6,8	336	0,034	1,7
	47
	63
	79
TS 095 G	43	85	170	2000	15,3	120	3,5	11,1	410	0,14	1,9
	73
	95
TS 115 G	43	173	346	2000	31	220	4	12,5	550	0,29	3,2
	69
	123
TS 155 G	53	460	1150	2000	88	900	8,3	26,1	1640	0,96	8,3
	109
	133
TS 185 G	57	780	1950	2000	150	1300	13,9	29,3	3400	1,98	12,8
	65
	117
	139
TS 225 G	55	1270	3175	2000	300	2300	15,2	47,4	4380	3,2	22,4
