phytron MCC-2 双轴步进电机控制器 德国进口
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
PHY MOTION TM 运动控制器
用于多轴步进电机应用的可自由编程的运动控制器 (PMC)
所述PHY MOTION TM自由编程多轴运动控制器集成高性能的驱动能力（多轴同步和内插）与PLC功能（I / O的，模块化，现场总线），用于步进电机驱动的应用程序。
特征
新：集成功率级高达 120 V、15A
新：具有安全断开扭矩的模块 (SIL 3 / PLe)
新：可选的集成电源
每个轴已包含 2 个限位开关和 1 个参考开关（电气隔离）
通过子模块每轴可选编码器 (ENDAT / SSI)、旋转变压器和温度评估 (Pt / K 元件)
插补（每个分度模块 2 轴圆形和另外两个轴线性）
I/O 模块（数字 8/8；模拟 4/4）
脚本程序管理
使用免费的 phyLOGICTM 协议和软件进行优雅、直接的编程（与我们久经考验的 MiniLog 协议兼容）
多种 HMI 接口：可选的集成触摸屏、外部触摸终端、BT5 AM 操作面板或通过蓝牙连接的安卓平板电脑。
用于phy MOTION TM 的LabVIEW®-VI
新：用于phy MOTION TM 的EPICS 驱动程序
主机接口
USB 和其他可选接口：以太网、ProfiBus/ProfiNet、CAN、RS 485、RS 232、RS 422、蓝牙、...
供应
主电源和中间电源模块 24 至 70 V DC
住房
工作台、导轨、子机架或壁挂式安装
可变外壳尺寸（6,8,10,21 槽为标准尺寸）
模块
1 轴步进电机驱动器 (I1AM01)
4轴高端分度器（I4XM01）
APS功率级的载体模块(INAM01)
外部功率级分度器 (I1EM02)
索引器接口 (EXAM01)
数字 I/O (DIOM01)
模拟输入和输出 (AIOM01)
PID调节模块（PIDM01）
集成触控面板 (TPM01)
定制模块
phytron MCC-2 双轴步进电机控制器
可自由编程、紧凑且多功能 - 远程或独立
MCC-2 是 phytron 可自由编程的双轴步进电机控制器，是一款紧凑型独立单元（CPU、索引器和功率级），用于提供高达 3.5 A峰值相电流的2 相步进电机。
MCC 系列中的控制器具有许多输入和输出（数字和模拟）和编码器输入，用于步进位置监控以及连接限位开关的可能性，所有这些都是标准配置。由于可用主机接口（以太网、Profibus、USB 等）的多样性，MCC 可以快速轻松地集成到现有应用程序中。
技术细节
用于独立操作的可编程 2 轴步进电机控制器
两相步进电机的双极控制
相电流高达 3.5 A PEAK
电源电压 24 至 48 V DC
步进分辨率高达 1/256 步进
USB、RS 485、RS 232 或以太网接口
以久经考验的 MiniLog 格式和 acc 进行编程。符合 DIN 66025
2 个模拟输入，例如用于操纵杆
8 个数字量输入/8 个数字量输出，电气隔离
编码器评估
LabVIEW ® -VI 用于 MCC
用于启用电机的冗余设计硬件输入
设计紧凑，尺寸 127 x 72 x 110 毫米
适用于不同安装位置的壁挂式安装支架
DIN 导轨安装套件
可用型号
用于 PC 连接的 USB 或 RS 232 接口
用于 PC (RS 422) 连接和总线操作的 RS 485-4 线接口
用于集成到公司网络的以太网接口
用于 PC 连接和 RS 485 总线操作的附加 USB 转换器
BT 5 AM 操作员终端的附加终端适配器
DIN 导轨或壁挂式安装

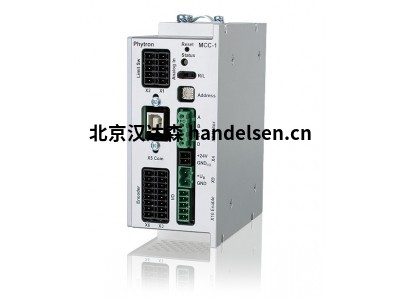

phytron MCC-1 双轴步进电机控制器
可自由编程、紧凑且多功能 - 远程或独立
MCC-1 是 phytron 的可自由编程的双轴步进电机控制器，是一款紧凑型独立单元，用于提供高达 3.5 A峰值相电流的2 相步进电机。
MCC 系列中的控制器具有许多输入和输出（数字和模拟）和编码器输入，用于步进位置监控以及连接限位开关的可能性，所有这些都是标准配置。由于可用主机接口（USB、以太网等）的多样性，MCC 可以快速轻松地集成到现有应用中。
技术细节
可自由编程的单轴步进电机控制器，可独立运行
两相步进电机的双极控制
相电流高达 3.5 A PEAK
电源电压 24 至 48 V DC
步进分辨率高达 1/256 步进
RS 485、RS 232、USB 或以太网接口
以久经考验的 MiniLog 格式和 acc 进行编程。符合 DIN 66025
模拟输入，例如用于操纵杆
8 个双向数字输入/输出，电气隔离
用于启用电机的冗余设计硬件输入
编码器评估
紧凑的设计，尺寸仅为 127 x 55 x 110 毫米
适用于不同安装位置的壁挂式安装支架
DIN 导轨安装套件
可用型号
用于 PC 连接的 USB 或 RS 232 接口
用于 PC (RS 422) 连接和总线操作的 RS 485-4 线接口
用于集成到公司网络的以太网接口
用于 PC 连接的 USB 转换器和用于总线操作的 RS 485
BT 5 AM 操作员终端的附加终端适配器
DIN 导轨或壁挂式安装
phytron ZMX+ 控制器
运行平稳，精度高，适用于 24 至 70 V DC和 9 A PEAK，步进分辨率高达 1/512
ZMX+ 用于不同的应用领域：例如检查和测试应用、标签或包装机、设备制造或光束线
技术细节
19 英寸 步进电机 功率级，用于两相步进电机的双极控制
32 针连接器型号与市场上的标准功率级（例如 DSR 92-70）引脚兼容，并具有相同的功能
电机电流高达 9 A PEAK
电源电压 24 至 70 V DC
步长分辨率：整步到1/20步（设置开关模式）；在ServiceBus模式下高达 1/512
运行参数设置：手动或通过ServiceBus在线
通过软件 ServiceBusComm ®轻松配置
设计用于在 19" 机架中简单安装 3 U / 5 HP
可用选项：
32 针或 48 针连接器
带或不带电隔离
带或不带 ServiceBus (RS485)
（带32针连接器、不带电隔离、不带ServiceBus的型号 兼容之前的ZMX
phytron MSX 控制器
强大的步进电机功率级 MSX，电源电压为 60 至 120 V DC，最大 15 A PEAK进入 19 英寸子机架
作为强大的步进电机 功率级，MSX 适用于高达 800 瓦的轴功率，特别适用于处理离散组件和机器服务任务以及高吞吐量分拣和组装机械。
技术细节
用于两相步进电机双极控制的Ministep功率级
相电流高达 15 A PEAK
60 至 120 V 电源电压
步进分辨率高达 1/20 步进
运行和停止电流以 16 级增量独立可调
可选择的相电流曲线：常规或正弦
当前形状优化：当前形状或炸毁
5 至 24 V 输入电平的电隔离集电极开路输入：控制脉冲、电机方向、升压和激活
可以通过跳线启用复位输入
电隔离输出：基本位置，错误
状态 LED
用于 19" / 3 U 子机架的易于安装的插件板
兼容 MSO、MSO MINI 和 SMD功率级
可用选项
激活复位输入
24 V 输入电平
phytron SPH 240 / 500 / 1013 电源单元
用于步进电机功率级和控制单元的强大电源单元
用于 DIN 导轨或壁挂式安装的紧凑型电源 (AC/DC)
技术细节
输入电压范围： SPH 240 / 500：90..132 或 180...264 V AC
SPH 1013：3 x 340...550 V AC
内部熔断器电源输入
电源缓冲 30 毫秒
输出电压 48 V DC / 5 A 或 24 V DC / 10 A
永久防短路输出
过压保护原边和副边
过温保护
集成风扇
尺寸 45 x 125 x 121（宽 x 高 x 深）
重量 0.6 公斤
DIN 导轨或墙壁
任意安装位置
