德国ELBE十字轴0.106.111.5034型号简介

德国ELBE十字轴0.106.111.5034型号简介 十字轴滚针轴承碗掉底主要是因为:U型螺栓拧得过紧，超过了规定扭矩;U型螺栓拧紧 操作方法不当(绝不能先把U型螺栓的一头螺母拧紧后，再拧另一头螺母)使U型螺栓与十字 轴轴承碗接触面接触不良，局部受力碎裂。叉型凸缘半圆孔处有一个十字轴轴向定位小凸台，在维护修理十字轴时，若将轴承碗底槽误认为限制轴承碗转动的定位槽，而把叉上定位凸台卡在轴承碗的底槽中，将会引起十字轴轴向间隙增大3Inm(正常配合最大只允许0.20mln以内),因此十字轴轴向窜动量增大，并受离心力的冲击，使传动轴总成失去动平衡，产生振动，轴承钢碗也容易损坏。另外滚针轴承掉针漏装、发卡等，也会使之早期损坏。

定期维护应经常检查十字轴轴承的技术状况;修理时避免叉形凸缘半圆孔的小凸台卡在轴承碗底部槽内(现生产的东风汽车已取消轴承碗端面的槽);U型螺栓要按规定力矩对称拧紧，并经常检查。

德国ELBE联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

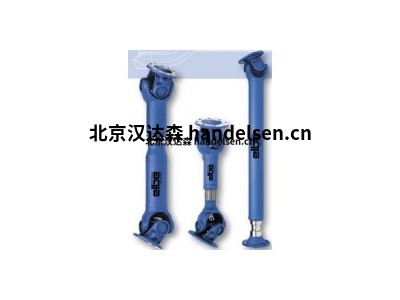

ELBE传动轴是由轴管、伸缩套和万向节组成。传动轴(DriveShaft)连接或装配各项配件，而又可移动或转动的圆形物体配件，一般均使用轻而抗扭性佳的合金钢管制成。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴，它可以是好几节由万向节连接。它是一个高转速、少支承的旋转体，因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整

德国ELBE联轴器系列：0300

MD大：4000至15000牛米

角至大。42°

执行：

DIN，Kreuzverzahnt-，SAE法兰及特殊的连接

与长度补偿双/单联

双联带长度补偿

滚子轴承

系列：0900

MD大：2500-13200 Nm的

操作角度达到大。30°

执行：

永风格，更大的拉伸带

翼式，管式设计

翼式的，短版

翼式，联合

滚子轴承

万向节联轴器 24911  Antriebswelle mit Verschub  0.110.110  S = 1780 mm, X = 100 mm

万向节联轴器 24911  Antriebswelle mit Verschub  0.110.110  S = 1780 mm, X = 100 mm

联轴器 SA001，cardan shaft，D 80-150.1340.08.12.09.10.11.16，0.358.115

联轴器法兰 38749 compagnion flange 1.148.240

联轴器 SA001 cardan shaft D 80-150.1140.08.12.14   0.158.200  S = 1140 mm

联轴器 0.117.111.0007 S = 680 mm X = 110 mm

联轴器 0.120.131.0001 S = 560 mm X = 45 mm

联轴器 0.117.111.0007 S = 680 mm X = 110 mm

联轴器 0.120.131.0001 S = 560 mm X = 45 mm

德国 ELBE十字轴0.158.015.001

德国 ELBE十字轴Elbe 0.109.130.0202

德国 ELBE十字轴0.106.111.5034

德国 ELBE十字轴0.106.111.5034

传动轴万向节故障主要是轴颈和轴承磨损及各轴颈出现弯曲变形，造成其十字轴各轴中心线不在同一平面上，或相邻的两轴中心线不垂直。由于万向节十字轴轴颈和轴承磨损间隙过大，十字轴在运行中产生晃动，使传动轴中心线偏离其旋转中心线，使传动轴产生振抖现象和运行中传动轴发出异常响声的现象。磨损主要是缺少润滑引起的。
万向节十字轴轴颈和轴承的磨损，从使用情况来看不应超过0．02～0．13mm，一般保持在0．01mm左右。如果超过0.13mm，就产生传动轴振抖和发响的现象。如果十字轴轴颈磨损出槽，槽又很深应进行修理或更换。如果采用堆焊和镶套修理，还要进行热处理和磨削加工。加工后要求各轴颈的不圆度在0．01mm，锥度不能大(20mm长度上不能大于0．01mm)。要检查相邻两轴线的垂直度，一定要保证垂直。加工修理后各轴颈的轴线应在同一平面内。
车辆行驶时，由于扭矩传递的方向一致，十字轴的受力方向也一致。久而久之，造成十字轴轴颈的单边磨损，随着时间的推移，十字轴受力的一面便会磨损加大，起槽，以致于松旷发响。可以采取将十字轴在相对于原先位置转动90°再使用，这样可以延长使用时间。在组装时应注意将有油嘴的一面朝向传动轴，万向节叉应在十字轴上转动自如，不应有卡滞现象，也不应出现有轴向的间隙。在平时保养中应勤注润滑脂，防止由于缺少润滑脂造成十字轴轴颈和轴承的磨损。

十字轴滚针轴承碗掉底主要是因为:U型螺栓拧得过紧，超过了规定扭矩;U型螺栓拧紧 操作方法不当(绝不能先把U型螺栓的一头螺母拧紧后，再拧另一头螺母)使U型螺栓与十字 轴轴承碗接触面接触不良，局部受力碎裂。叉型凸缘半圆孔处有一个十字轴轴向定位小凸台，在维护修理十字轴时，若将轴承碗底槽误认为限制轴承碗转动的定位槽，而把叉上定位凸台卡在轴承碗的底槽中，将会引起十字轴轴向间隙增大3Inm(正常配合最大只允许0.20mln以内),因此十字轴轴向窜动量增大，并受离心力的冲击，使传动轴总成失去动平衡，产生振动，轴承钢碗也容易损坏。另外滚针轴承掉针漏装、发卡等，也会使之早期损坏。
定期维护应经常检查十字轴轴承的技术状况;修理时避免叉形凸缘半圆孔的小凸台卡在轴承碗底部槽内(现生产的东风汽车已取消轴承碗端面的槽);U型螺栓要按规定力矩对称拧紧，并经常检查。

德国ELBE十字轴0.106.111.5034型号简介

武志鹏 QQ：2850590584   手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn
