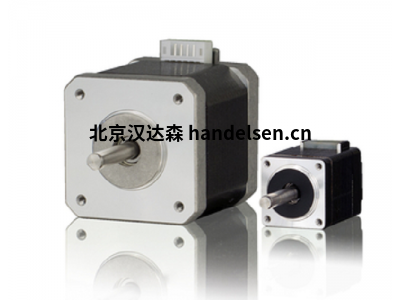

phytron步进电机高精度高扭矩运行



我们的phy BASIC系列电机结合了价格优化设计的优势和出色的运行特性。

这使得phy BASIC电机特别适合制造业中的标准应用。良好的运行性能，高扭矩和扎实的工艺使phy BASIC成为快速精确定位任务中IP 40以下环境的理想选择。



技术细节

2相步进电机



保持扭矩从50 mNm到7.2 Nm



边缘尺寸从20到86毫米



步数（标准）200



1.8°步进电机的步进精度为5％



工作电压PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC

的phy BASIC 56，86（NEMA 23，34）：72 V DC



标准连接：4引线并联



防护等级IP 40



绝缘等级B，130°C



绝缘电阻100MΩ



随附带有配对连接器的电缆



选项：

齿轮

后轴



市场

设备，机器和工厂制造

簇绒机

贴标技术

邮政和包裹处理

装配自动化



技术细节

阅读更多：PHY MOTION TM产品概念-步进电机的自由可编程运动控制器



特征

新增：集成功率级，最高120 V，15A

新增：具有安全扭矩关断功能的模块（SIL 3 / PLe）

新增：可选集成电源

每个轴已包含2个限位开关和1个参考开关（电气隔离）

通过子模块每个轴的可选编码器（ENDAT / SSI），旋转变压器和温度评估（Pt / K元素）

插补（每个分度模块2个圆形轴，另外两个线性轴）

I / O模块（数字8/8；模拟4/4）

脚本程序管理

使用免费的phyLOGICTM协议和软件进行优雅，简单的编程（与我们久经考验的MiniLog协议兼容）

多种HMI接口：可选的集成触摸屏，外部触摸终端，BT5 AM操作面板或通过蓝牙的android平板电脑。

用于PHY MOTION TM的 LabVIEW®-VI

新增：phy MOTION TM的 EPICS驱动程序

主机介面

USB和其他可选：以太网，ProfiBus / ProfiNet，CAN，RS 485，RS 232，RS 422，蓝牙，...

供应

主电源和中间电源模块24至70 V DC

住房

台式，滑轨，副机架或壁挂式安装

可变的外壳尺寸（6、8、10、21插槽为标准尺寸）

模组

1轴步进电机驱动器（I1AM01）

4轴高端分度器（I4XM01）

用于APS 功率级的运输模块（INAM01）

外部功率级的分度器   （I1EM02）

索引器接口（EXAM01）

数字量I / O（DIOM01）

模拟量输入和输出（AIOM01）

PID调节模块（PIDM01）

集成触摸屏（TPM01）

...

定制模块

phy LOGIC TM工具箱

phytron phy MOTION TM控制器的免费开发环境和操作软件



市场

电子显微镜

自动化技术

涂层和溅射

簇绒机

工业3D打印

装配自动化

光学测量系统

高能物理
