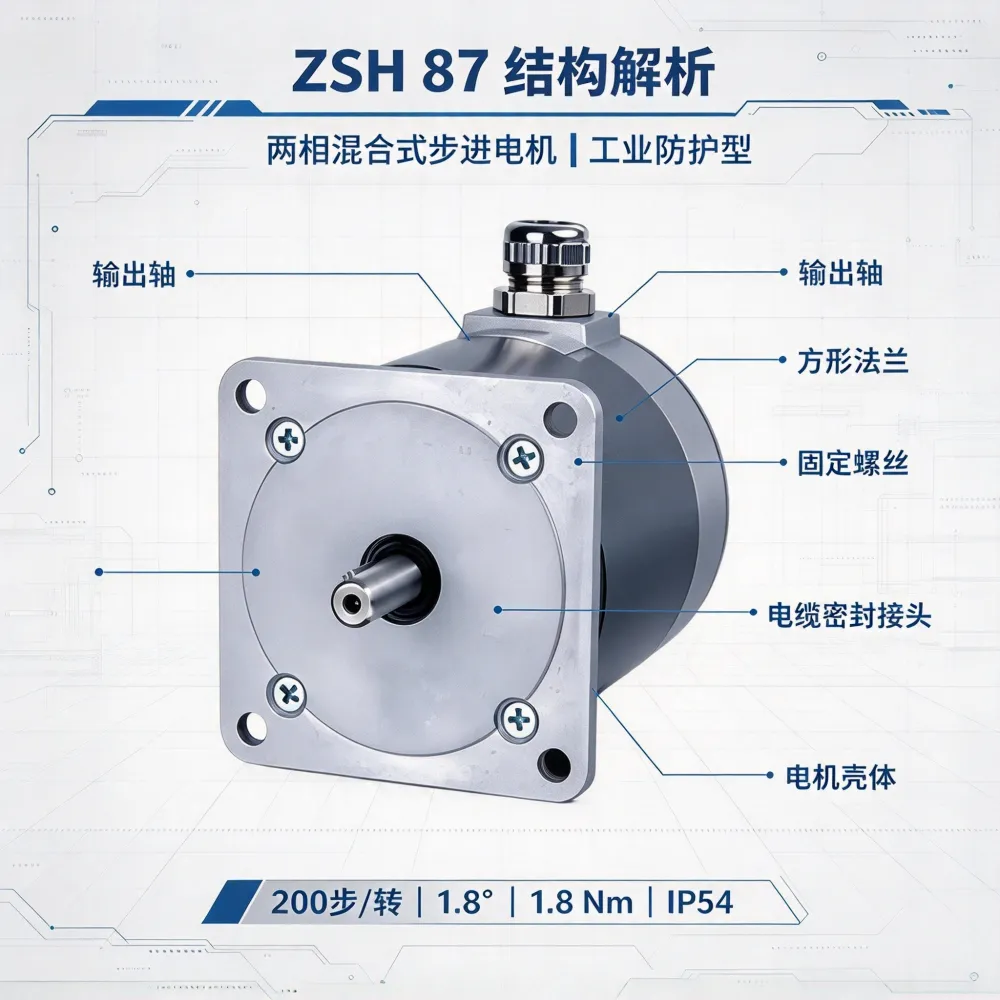

德国Phytron ZSH87/1.200.7.2步进电机 1.8Nm IP54 工业自动化设备用
Phytron ZSH 87/1.200.7.2 是一款工业级两相混合式步进电机，由德国 Phytron GmbH 原厂研发制造。Phytron 是国际领先的步进电机和驱动电子设备制造商，ZSH 系列是其面向严苛工业环境推出的高防护等级产品线。
ZSH 87/1.200.7.2 属于 ZSH 系列，机座号 87（NEMA 34），是 ZSS 系列的扩展型号。电机标准步数 200 步/转，步距角 1.8°。保持扭矩 1.8 Nm，定位扭矩 0.024 Nm。防护等级 IP54，允许表面温度 -30°C 至 +80°C（短时可达 100°C）。该系列扭矩范围覆盖 0.45 至 17 Nm，机座直径覆盖 57 至 107 mm。

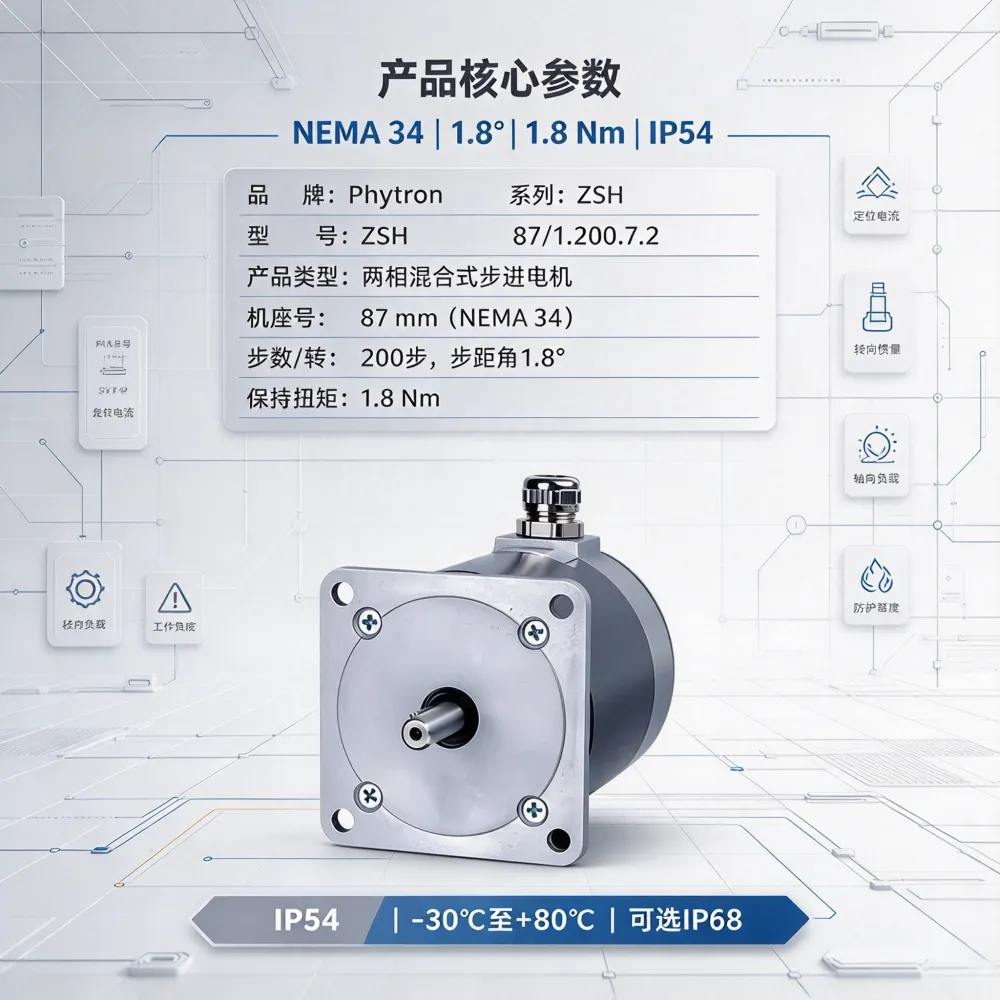

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Phytron（德国） |
| 系列 | ZSH |
| 型号 | ZSH 87/1.200.7.2 |
| 产品类型 | 两相混合式步进电机（工业防护型） |
| 机座号 | 87 mm（NEMA 34） |
| 步数/转 | 200步，步距角1.8° |
| 保持扭矩 | 1.8 Nm |
| 定位扭矩 | 0.024 Nm |
| 相电流（双极性） | 2.3 / 4.2 / 7.2 A（多绕组可选） |
| 相电流（单极性） | 1.4 / 3.0 / 5.0 A |
| 每绕组电阻 | 3.0 / 0.8 / 0.3 Ω |
| 每绕组电感 | 6.0 / 1.4 / 0.7 mH |
| 转子惯量 | 0.65 × 10⁻⁴ kg·m² |
| 允许径向负载 | 180 N |
| 允许轴向负载 | 280 N |
| 防护等级 | IP54（可选IP68） |
| 允许表面温度 | -30°C 至 +80°C（短时100°C） |
| 产地 | 德国 |
功能特点
1. 高防护等级，适配粉尘潮湿工况
ZSH 87/1.200.7.2 标准防护等级为 IP54，可根据要求提供 IP68。在粉尘、潮湿或存在飞溅的工业现场中，IP54 防护可有效防止粉尘和水分侵入电机内部。IP68 版本防水深度可达 10 米，适配需要冲洗或可能浸水的工况。
2. 高扭矩输出与多绕组选项，灵活适配不同负载
该型号保持扭矩 1.8 Nm。电机提供三种标准绕组，相电流覆盖 2.3A 至 7.2A（双极性），用户可根据驱动器的电流输出能力和所需扭矩特性灵活选择。
3. 宽温域运行，适应严苛工业环境
允许表面温度范围覆盖 -30°C 至 +80°C，短时可达 100°C。在寒冷地区的户外设备或高温车间中，宽温域设计保障了电机的稳定运行。
4. 平稳低共振运行，适配精密定位
ZSH 系列采用优化设计的齿轮和定子结构，运行时振动小、噪音低。在精密仪器组装线、医疗设备传送带等对静音和定位精度有要求的场景中，平稳的运行特性有助于提升设备品质。
5. 模块化附件系统，扩展灵活
ZSH 系列可选配齿轮箱、电机制动器、编码器、双轴、散热器等附件。用户可根据具体应用需求灵活配置，适配从简单定位到闭环控制的多种控制模式。

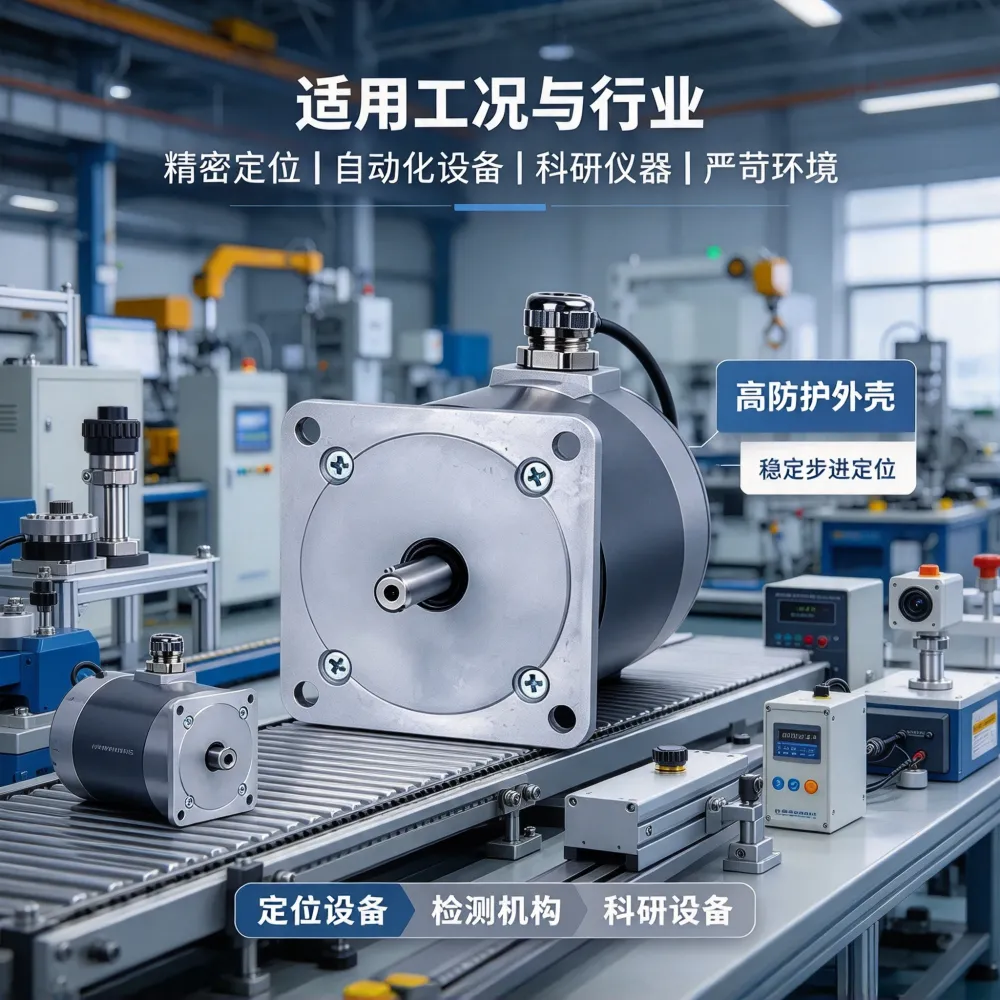

适用场景
ZSH 87/1.200.7.2 在工业自动化领域应用广泛：
工业自动化产线：用于电子元件搬运、机械臂关节驱动等定位控制
包装与标签设备：用于包装机、贴标机的精确送料和定位
医疗设备：用于医疗仪器传送带和精密调整机构
3D打印设备：用于打印头运动控制和平台定位
恶劣环境设备：IP68版本可用于食品加工冲洗区、户外设备等
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 齿轮箱 | 低背隙行星齿轮箱 | 减速增扭 |
| 电机制动器 | 24VDC永磁制动器 | 断电保持负载位置 |
| 编码器 | 增量式编码器 | 闭环位置反馈 |
| 第二轴 | 双出轴版本 | 后端连接编码器或制动器 |
| 驱动器 | Phytron MCC/MSX系列 | 电机驱动与控制 |
订货说明
ZSH 87/1.200.7.2 采用 Phytron 标准型号编码体系：
ZSH = 工业防护型步进电机系列
87 = 机座号（87mm）
/1 = 铁芯长度代号
.200 = 步数/转（200步）
.7.2 = 绕组电流规格
订货时建议确认以下信息：
型号：ZSH 87/1.200.7.2
相电流规格（2.3A / 4.2A / 7.2A）
防护等级：IP54（标准）/ IP68（可选）
是否需要齿轮箱、编码器或制动器
连接方式（自由线端 / 接线盒）
