德国RINGFEDER GWB AKD系列金属波纹管联轴器

翻译

搜索

复制

高精度、扭转刚性、无间隙——世界领先的RINGFEDER金属波纹管联轴器®GWB系列–非常适合必须以最高角度精度从轴到轴传递扭矩或旋转运动的所有应用:机床和包装机械的线性和主轴提升装置、医疗和泵技术、测试台、自动化、输送和控制技术、机器人技术等等。由于采用不锈钢制成的特有金属波纹管，它们可以高效地补偿径向、轴向和角度轴偏差，从而确保传动系统始终精确定位。环形输送机的所有金属波纹管联轴器®GWB系列是无磨损和免维护的，非常容易安装，高度紧凑的设计和低惯性矩。因此，无论用户使用成熟的标准设计还是专门开发的定制设计，他们都可以同等程度地实现最大的成本效益和运行可靠性。

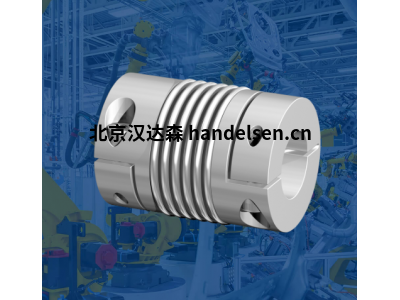

金属波纹管联轴器GWB AKD

生产系列“AKD”提供传统的金属波纹管联轴器，可用于广泛的应用。其核心特点是扭矩的无间隙传输、高抗扭刚度以及对角度、轴向和径向偏差的出色补偿。



产品特性

扭矩的无间隙传输

高抗扭刚度，转角传递精度高

不同扭转刚度

紧凑的设计，低转动惯量

不锈钢制成的金属波纹管

简单安全的组装

径向、轴向和角度偏差的补偿

无磨损、免维护、无停机时间

对-30°C到+100°C之间的温度不敏感

0.1–5000牛米之间的标称扭矩



描述

带夹紧轮毂的通用型，非常好的错位补偿

9种尺寸

内径d:8-75毫米

外径D:45-132毫米

全长L:71-140毫米

速度n最大:5000-12700/分钟

转矩T:18-800N.m

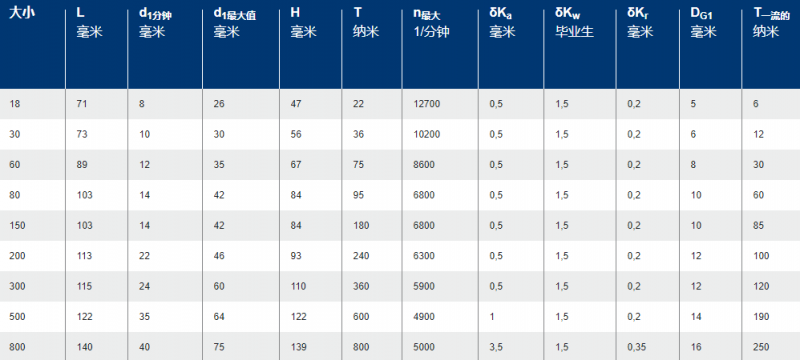

技术数据







优势

通过单独标记实现100%检查和可追溯性

相同尺寸下扭矩更高

紧凑的设计

扩大口径范围

客户特定的解决方案

更高的应用安全性，例如没有错误的螺钉拧紧力矩

无间隙金属波纹管联轴器用于机械工程领域，在该领域，扭矩或旋转运动必须以最高的角度精度从轴传递到轴。



带轴向和垂直驱动的泵

高动态门户驱动

主轴提升装置

线性单位

包装机械

工作母机

特殊机器



AKD系列

带夹紧毂的金属波纹管联轴器



特征

金属波纹管由不锈钢制成，轮毂由铝制成/轮毂由800号钢制成

轴公差应在配合公差“g6”或“h7”范围内

接触面必须没有油和油脂

带键槽的可选设计DIN 6885-1

不锈钢可选特殊设计

根据要求可提供其他尺寸
