德国Phytron菲创 ZSH87 步进电机 87mm 带制动 IP68 重载工业用

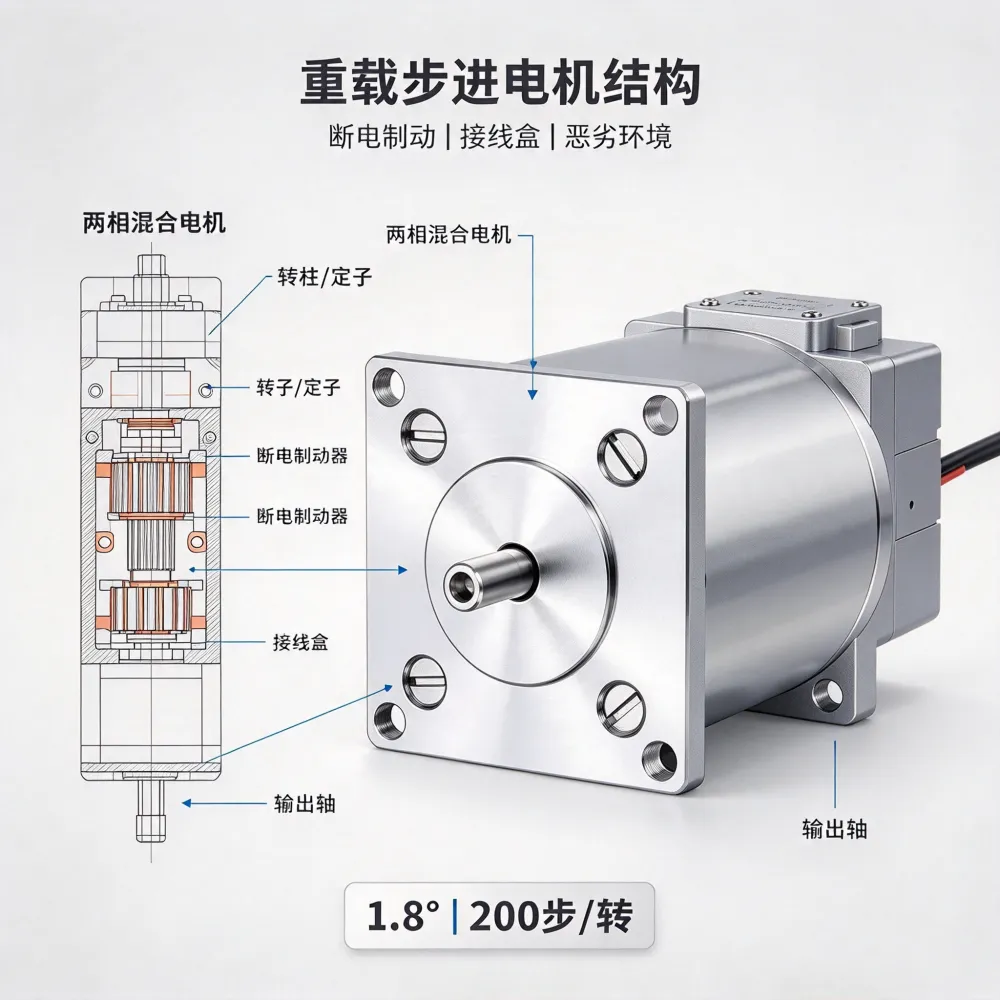

Phytron ZSH 87/1.200.4,2-B-TB-T1 是一款重载宽温两相混合式步进电机，由德国 Phytron GmbH（菲创）原厂研发制造。ZSH 系列是 ZSS 系列的扩展型号，直径覆盖 57mm 至 107mm，保持扭矩范围 0.45 至 17 Nm，专为恶劣工业环境设计。

该型号法兰尺寸 87mm，额定相电流 4.2A，步距角 1.8°（200步/转）。型号后缀 “-B-TB-T1” 表示集成断电制动器（Brake）、接线盒（Terminal Box）及特定电气接口。标准防护等级 IP54，可根据要求提供至 IP68；标准环境温度 -30°C 至 +50°C，可选扩展至 +80°C（短时 +100°C）。保持扭矩处于 ZSH 87 机座的数 Nm 级别。

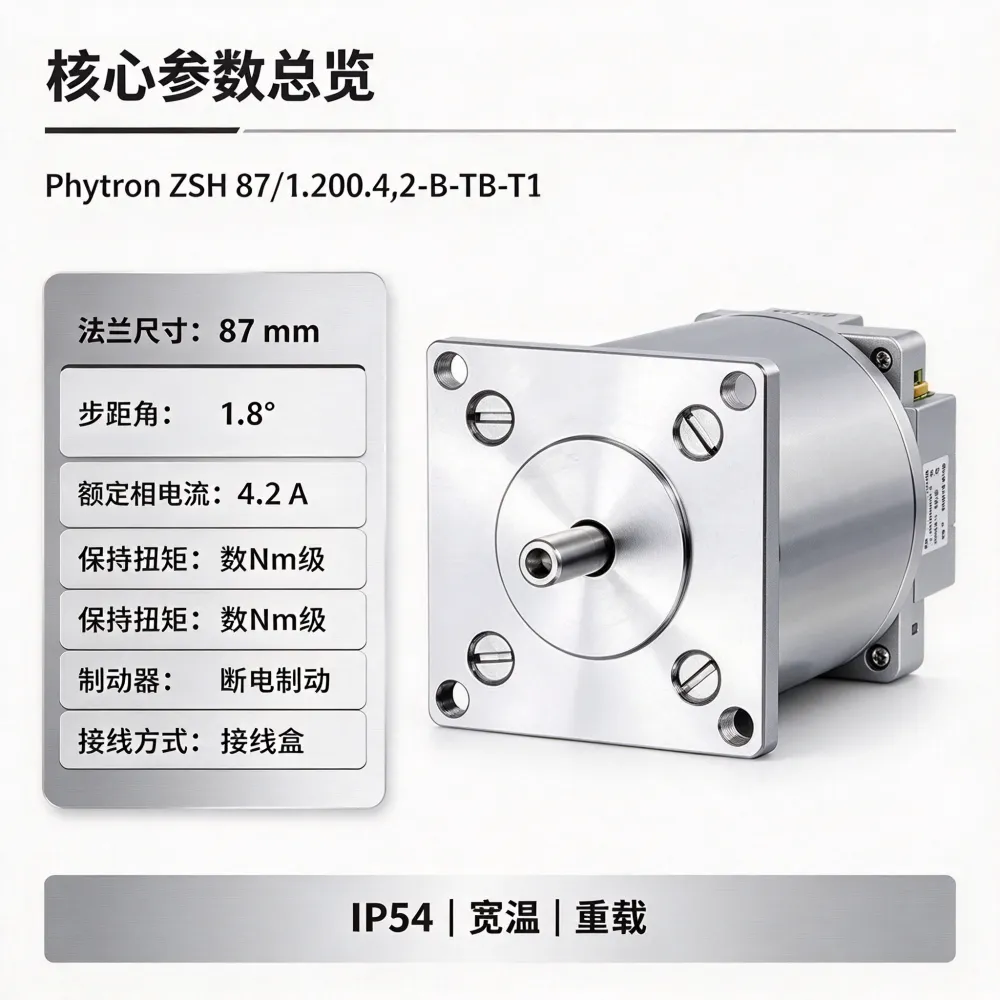

核心参数表

参数项	规格/数值
品牌	Phytron GmbH（德国菲创）
系列	ZSH
型号	ZSH 87/1.200.4,2-B-TB-T1
产品类型	两相混合式步进电机（HARSH环境型）
法兰尺寸	87 mm
步距角	1.8°（200步/转）
额定相电流	4.2 A
保持扭矩	数 Nm 级（ZSH 87 机座）
集成制动器	是（断电制动）
接线方式	接线盒（Terminal Box）
标准防护等级	IP54（可要求至 IP68）
工作温度	-30°C 至 +50°C（可选至 +80°C，短时 +100°C）
绝缘等级	F级（VDE 0530）
测试电压	1800 VAC（1s）
步进精度	±5%（与1.8°步距角相关）

功能特点

1. 87mm重载机座与高相电流，输出强劲扭矩

ZSH 87 机座配合 4.2A 额定相电流，在 87mm 法兰尺寸下提供了数 Nm 级别的保持扭矩。与 25mm 级微型电机相比，这一扭矩等级适配需要克服较大负载惯量或驱动中型机械机构的工业场合，如造纸设备中的转子叶片调整、装配自动化中的重载定位。

2. 集成断电制动器，保障垂直负载安全

型号中的 “-B” 表示集成断电制动器。在垂直安装或需要位置保持的负载中，断电时制动器自动抱闸，防止因负载重力导致的位置滑移。对于升降轴、倾斜机构等对安全保持有要求的应用，这一配置提供了基础的安全保障。

3. HARSH环境设计，宽温与高防护可选

ZSH 系列定位为 HARSH 环境电机，坚固设计可满足最高达 IP68 的防护要求。工作温度标准覆盖 -30°C 至 +50°C，可选扩展至 +80°C。在户外、潮湿、多尘或存在温度波动的工业现场中，这一环境适应性使电机能够部署在普通步进电机难以胜任的位置。

4. 接线盒出线与标准接口，便于现场布线

采用接线盒（TB）出线方式，替代了脆弱的自由引线。在工业现场的振动和油污环境中，接线盒结构提供了更可靠的电气连接保护，便于使用标准电缆密封接头进行布线。

适用场景

重载工业自动化：用于需要较大扭矩和位置保持的装配、定位机构。
造纸与印刷设备：用于转子叶片调整、辊筒定位等存在冲击或持续负载的环节。
户外与恶劣环境：用于存在粉尘、潮湿或温度波动的工业现场，IP68 版本适配冲洗或浸水风险场景。
垂直轴与保持应用：利用集成制动器，用于升降机构或需要断电锁止的负载。

配套耗材

名称	说明	用途
配套驱动器	Phytron MSX / APS 系列（适配4.2A）	步进驱动与控制
制动器电源	24V DC（依制动器规格）	制动器释放供电
屏蔽电缆	适配接线盒的工业电缆	动力连接
联轴器	按负载轴径选配	输出轴与负载连接
