德国Janitza亚力台 UMG 96-PA网络分析仪 0.5S级模块化配电柜用

UMG 96-PA 是德国 Janitza（亚力台）推出的一款模块化可扩展网络分析仪，属于 UMG 96 系列中的面板安装型号。该设备采用 96×96mm 标准面板尺寸，在保持紧凑外形的同时提供了模块化的功能扩展能力，适配配电柜、开关柜内的能源监测与电能质量分析需求。

UMG 96-PA 的有功电能精度为 0.5S 级，支持 MID（计量器具指令）认证版本，可用于计费相关的电能计量。设备配备 RS485 接口，支持 Modbus RTU 协议，可通过 GridVis 软件进行配置和数据读取。通过可选的扩展模块，用户可增加以太网通讯、剩余电流监测（RCM）或温度测量等功能。

核心参数表

参数项	规格/数值
品牌	Janitza（德国亚力台）
系列	UMG 96-PA
产品类型	模块化网络分析仪（面板安装）
面板尺寸	96 × 96 mm
有功电能精度	0.5S 级（kWh…/5A）
额定电压	L-L: 347 V AC / L-N: 600 V AC
供电电压	90–277 V AC / 90–250 V DC
过压类别	600 V CAT III
谐波分析	1–40 次
通讯接口	RS485（Modbus RTU）
扩展能力	可选以太网模块、RCM模块、温度测量模块
数字输入/输出	2路（可选）
防护等级	前面板 IP40（安装后）
工作温度	-10°C 至 +55°C（参考）
产地	德国

功能特点

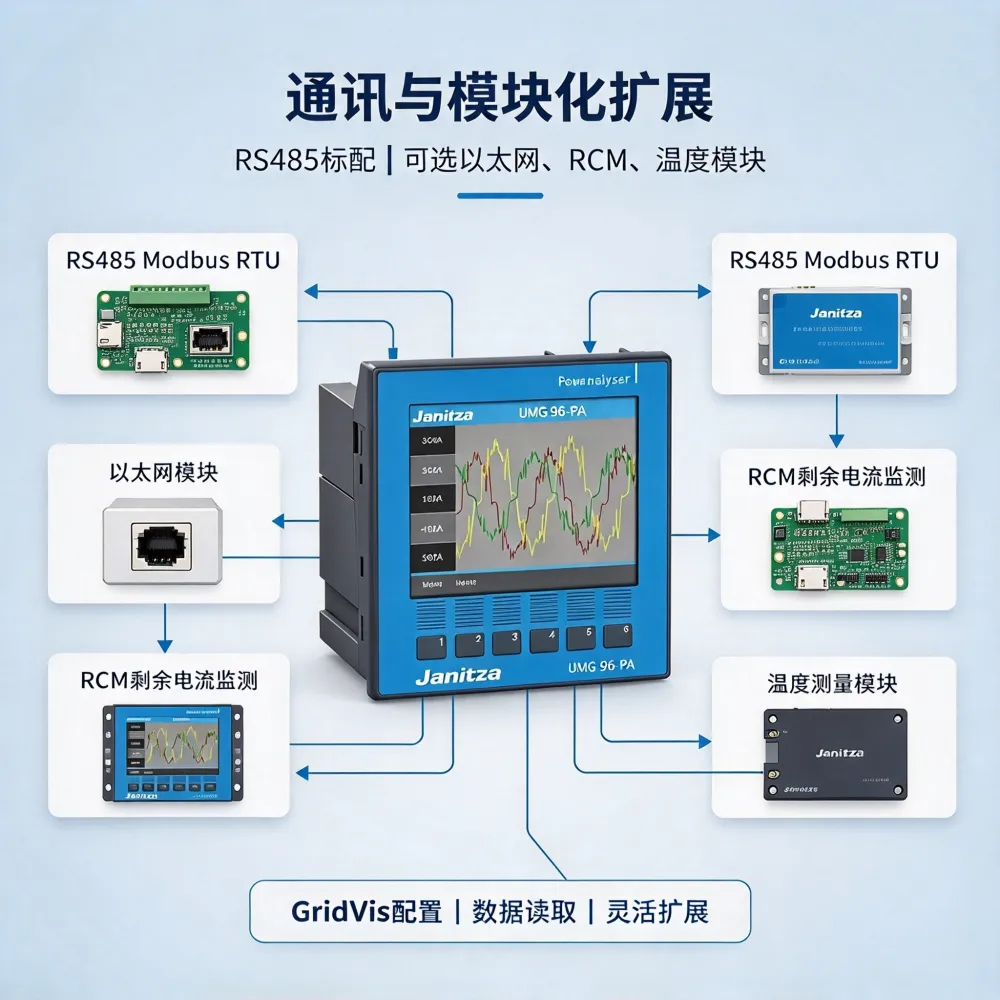

1. 模块化扩展能力，适配多样化监测需求

UMG 96-PA 的核心设计在于模块化。基础设备提供 0.5S 级电能计量和基本的电能质量参数测量，用户可根据实际需求选配以太网通讯模块、剩余电流监测（RCM）模块或温度测量模块。在配电柜改造或新建项目中，这一设计避免了为单一功能额外采购独立仪表的成本。

2. 0.5S级精度与MID认证版本，适配计费场景

设备的有功电能精度达到 0.5S 级，部分版本支持 MID 认证。在需要分项计量、成本分摊或与电费结算挂钩的场景中，0.5S 级精度和 MID 合规性为计量数据的可靠性提供了基础。

3. 96×96mm面板安装，适配标准配电柜开孔

采用 96×96mm 标准面板尺寸，可直接替换同尺寸的模拟表或老式电能表。对于空间有限的配电柜面板，这一标准化开孔规格降低了改造时的机械加工工作量。

4. RS485接口与GridVis软件支持，便于系统集成

标配 RS485 接口支持 Modbus RTU 协议，可接入 PLC 或能源管理系统。配套的 GridVis 软件可用于设备配置、数据读取和可视化分析，在 ISO 50001 能源管理体系的实施中，这一软件工具链有助于简化数据采集和报告生成流程。

适用场景

配电柜与开关柜：用于低压配电回路的电能计量和基本电能质量监测
分项计量与成本分摊：用于工厂、商业建筑内部的回路级电能核算
ISO 50001能源管理：作为能源管理系统的数据采集前端，配合GridVis软件使用
配电柜改造：替换老式面板表，在保留原有开孔的前提下升级计量和通讯能力

配套耗材

名称	说明	用途
以太网扩展模块	适配UMG 96-PA的通讯模块	增加Ethernet/Modbus TCP功能
RCM扩展模块	剩余电流监测模块	增加剩余电流监测功能
温度测量模块	PT100/PT1000输入	增加温度监测功能
电流互感器	次级5A/1A，Class 0.5	大电流回路信号变换
GridVis软件	基础版/Standard/Expert	设备配置、数据采集与分析
