德国Müller Ziegler穆勒 SW 2010电流互感器 精度0.5级 配电柜用
Müller & Ziegler SW 2010 是一款插入式电流互感器，由德国 Müller & Ziegler GmbH（穆勒-齐格勒）原厂研发制造。Müller & Ziegler 自1911年起专注于测量设备制造，电流互感器是其核心产品线之一。
SW 2010 属于 SW 系列插入式电流互感器，采用开合式或穿心式设计，适用于 20 × 10 mm 的母线或直径最大 Ø20 mm 的圆形导线。该互感器将高初级电流按比例转换为标准的 1A 或 5A 次级电流，供电能表、电流表或变送器使用。精度等级可选 1 级或 0.5 级，额定功率（VA）根据具体型号和负载需求确定。产品宽度仅 70 mm，重量约 500 g，结构紧凑，适配配电柜内空间有限的安装场景。

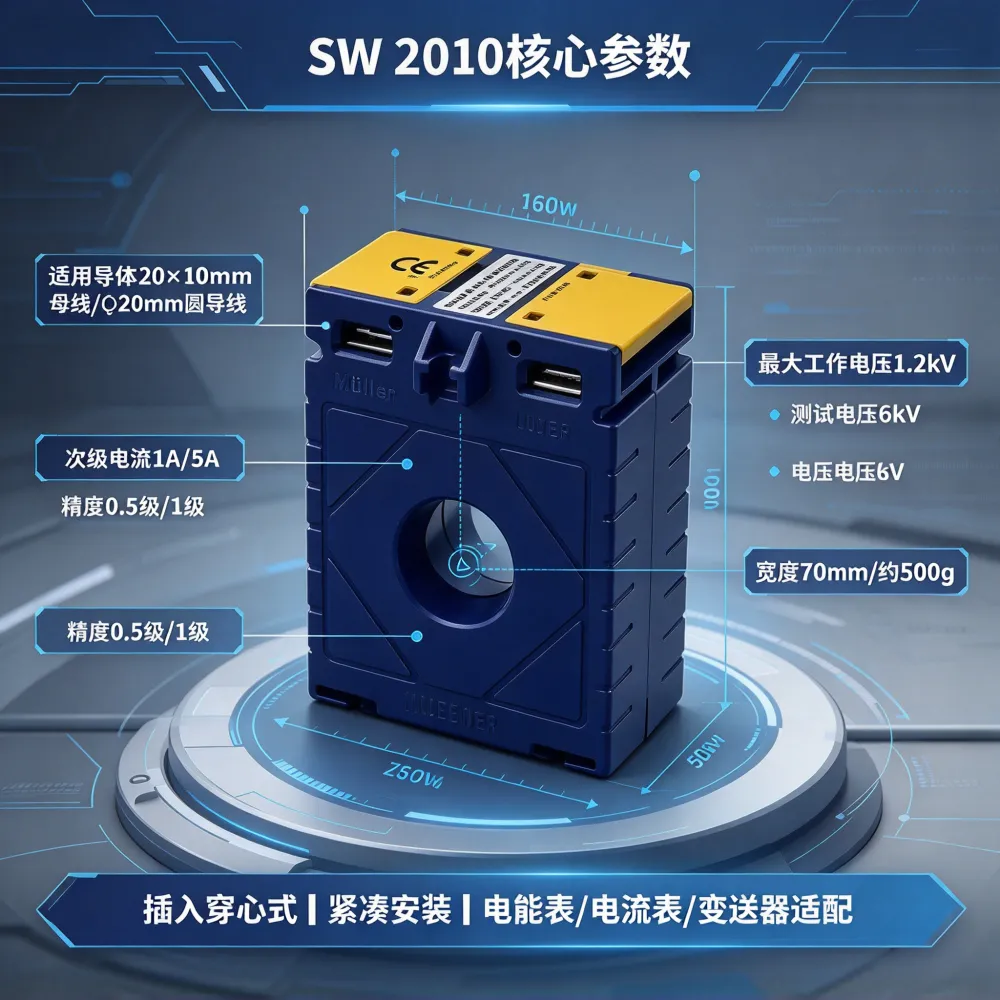

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Müller & Ziegler（德国穆勒-齐格勒） |
| 系列 | SW |
| 型号 | SW 2010 |
| 产品类型 | 插入式电流互感器 |
| 适用母线/导线 | 20 × 10 mm 母线 / Ø20 mm 圆形导线 |
| 初级电流范围 | 依具体变比而定（常见 100A – 750A 等） |
| 次级电流 | 1 A 或 5 A |
| 精度等级 | 1 级 / 0.5 级 |
| 额定功率（VA） | 依具体型号和负载确定 |
| 最大工作电压 | 1.2 kV（可用于 690V 电网） |
| 测试电压 | 6 kV |
| 额定频率 | 50 / 60 Hz |
| 宽度 | 70 mm |
| 重量 | 约 500 g |
| 附件 | 脚部固定支架、母线固定材料、次级端子盖 |
| 产地 | 德国 |

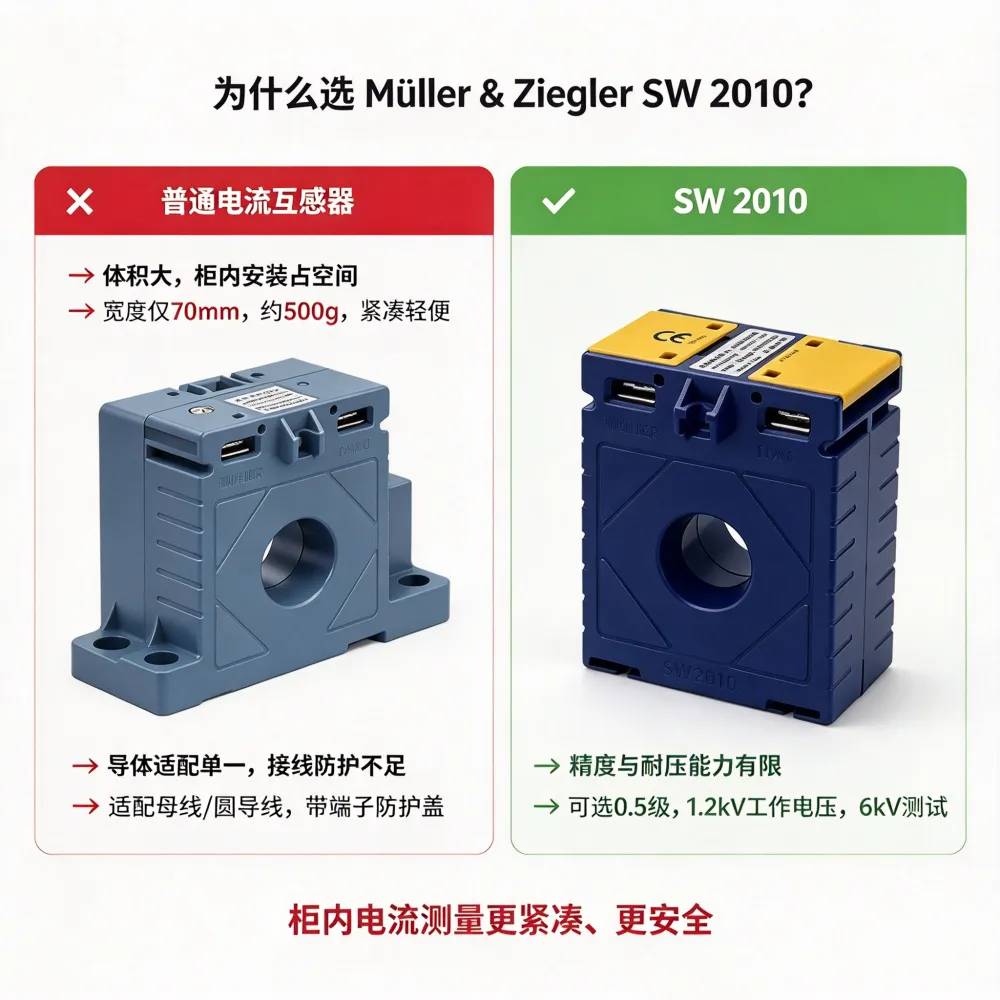

功能特点
1. 插入式结构，安装无需断开母线
SW 2010 采用插入式设计，可直接卡入或套在 20×10 mm 母线上，或将圆形导线穿过孔径。在配电柜改造或新增计量回路时，无需断开主母线或重新布线，安装过程快捷，减少了停电时间。
2. 精度等级1级/0.5级可选，适配计量与监测需求
对于电能贸易结算或高精度监测场景，可选用 0.5 级互感器，配合 EZD-S0 等 B 级电能表使用。对于一般的负荷监测和趋势分析，1 级精度已能满足要求。用户可根据实际用途灵活选择。
3. 宽工作电压与高测试电压，适配690V电网
最大工作电压 1.2 kV，可用于 690V 电网。测试电压 6 kV。在工业配电系统中，这一电压等级覆盖了常见的低压三相电网，并留有足够的安全裕量。
4. 紧凑轻量化，适配密集柜体布局
宽度仅 70 mm，重量约 500 g。在配电柜内互感器排列密集的场景中，紧凑的尺寸便于安装和接线。随附的脚部固定支架和端子盖进一步提升了安装的便利性和安全性。
适用场景
工业配电柜：用于 690V 以下三相回路的电流测量和电能计量
电能计量系统：与 EZD-S0 等电能表配套，实现大电流回路的间接计量
负荷监测：将互感器信号接入变送器或 PLC，进行负荷趋势分析
配电柜改造：用于新增计量或监测回路，无需断开母线
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 脚部固定支架 | 随附配件 | 互感器固定安装 |
| 母线固定材料 | 随附配件 | 母线定位 |
| 次级端子盖 | 随附配件 | 次级端子防护 |
| 次级连接线 | 1.5mm² 或 2.5mm² 导线 | 连接至电能表或变送器 |
订货说明
SW 2010 采用 Müller & Ziegler 标准型号编码体系，订货时需明确初级电流变比、次级电流（1A/5A）和精度等级。
常见变比示例：SW 2010-100/5A、SW 2010-200/5A、SW 2010-400/5A、SW 2010-600/5A 等（具体以厂家选型表为准）。
订货时建议确认以下信息：
型号：SW 2010
初级电流（A）
次级电流：1A 或 5A
精度等级：0.5 级或 1 级
额定功率（VA）要求
适配母线或导线尺寸
