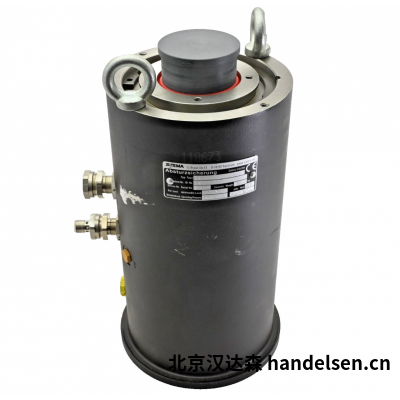

德国 Sitema 安全抱闸 KR 080 30 额定负载133KN 用于车身冲压车间

‍在汽车白车身冲压、铝合金热成型、底盘构件内高压成型产线中，液压冲压机滑块自重巨大，仅依靠主液压回路的平衡阀保压存在单点失效风险，一旦管路爆裂、密封损坏或阀件故障，滑块极易发生意外下坠，造成模具损毁与人员伤害。德国SITEMA KR 080 30安全抱闸（安全捕手）作为独立机械式防坠保护装置，通过弹簧楔块自增力锁紧机制，实现失压自动锁止，不依赖主液压系统，满足DGUV压机安全认证、ISO13849功能安全PLd及ISO16092压力机安全规范，为车身冲压设备构建第二重安全冗余防护。该型号适配Φ80mm淬硬导向光杆，额定锁止负载133kN，极限锁止力266kN，是汽车整车厂与Tier1冲压车间重载压机滑块防坠的主流选型。

一、产品结构与工作原理

SITEMA KR 080 30属于KR系列液压释放型单向安全捕手，采用失效安全（Fail-Safe）设计，仅承受向下压缩负载。

设备正常工作时，通入≥40bar液压压力，克服内部弹簧预紧力，推开楔形夹紧块，导向杆与楔块之间形成间隙，滑块可自由上下运动。配套接近开关输出松开状态信号，接入产线安全PLC进行运行互锁，只有确认抱闸完全松开，压机才能执行冲压动作。

当出现油泵停机、管路破裂、液压泄漏、整机断电等故障，系统压力瞬间消失，内置强力弹簧推动楔块抱紧Φ80mm导向杆。依托SiForce自增力原理，滑块下坠产生的载荷会进一步放大楔块夹紧力，在毫秒级完成锁止，负载越大，夹持稳定性越高，锁止后无需持续供油，依靠纯机械结构保持位置锁定。故障修复后，重新供给40bar液压压力，即可解锁，导向杆恢复滑动。

该安全抱闸为单向承压部件，只用于负载下坠防护，不可承受向上拉力；为独立安全部件，不能替代主液压平衡阀，二者共同组成压机双重安全体系。

二、 核心技术特性

SITEMA KR 080 30安全抱闸适配80mm标准淬硬导向杆，具备133kN额定锁止负载与266kN极限锁止能力，可覆盖汽车车身冲压绝大多数中重载压机滑块防护工况。设备最低释放压力40bar，适配主流工业液压系统工况，整机最高耐压可达250bar，抗液压冲击能力强，能够适配冲压设备频繁启停、瞬时压力波动的工作特性。

产品整体结构紧凑，壳体防护等级达IP65，可适应复杂工业生产环境，工作温度区间覆盖-20℃至+80℃，满足冲压车间常年连续生产的温度工况需求。设备通过DGUV专业压机安全认证，完全契合汽车行业设备ISO13849功能安全与ISO16092压力机安全标准，可匹配整车厂高标准的设备安全准入要求，支持配置状态检测开关，实现夹紧、松开信号的实时反馈，适配自动化产线的安全联锁控制逻辑。

三、 车身冲压车间工况适配分析

汽车车身冲压车间存在重载冲击、油污弥漫、金属粉尘堆积、高频换模、连续量产作业的工况特点，对安全防护部件的稳定性、抗干扰性、耐用性有着严苛要求，常规液压保压结构无法满足冗余安全需求。

在白车身钣金冲压生产场景中，四门两盖、翼子板、机舱结构件等钣金成型压机滑块自重极大，日常换模、设备检修过程中，操作人员需进入模具作业区域，存在极高的坠落安全风险。传统设备仅依靠机械限位挡块防护，仅能在固定行程位置实现防护，无法覆盖全行程作业场景。SITEMA KR 080 30安全抱闸可在滑块任意行程位置快速锁止，实现全时段、全行程坠落防护，彻底解决限位防护的局限性，全方位保障作业人员人身安全。

在新能源汽车零部件生产场景中，铝合金底盘结构件、车身一体化压铸后切边、热成型及内高压成型压机设备造价高昂，模具精度高、价值昂贵，一旦发生滑块坠落事故，不仅会造成模具报废、设备损坏，还会导致产线长时间停机，造成巨大经济损失。该款安全抱闸作为独立的机械防护结构，完全脱离主液压控制系统，可在液压失效、管路故障、断电等突发工况下瞬时锁止负载，有效保护高精度模具与核心生产设备。

同时，设备可接入产线安全控制系统，通过实时传输的抱闸状态信号，与安全防护门、压机冲压动作形成联动互锁机制。抱闸未完全松开时，设备禁止启动冲压工序；抱闸触发锁止后，系统立即锁定设备运行权限，杜绝误操作引发的安全事故，完美适配自动化、智能化冲压产线的安全管控逻辑。

四、选型与安装应用要点

设备选型应用阶段，需匹配标准淬硬精磨导向活塞杆，保证杆体表面精度与硬度，避免楔块夹紧过程中损伤杆体，保障长期锁止精度与稳定性，杜绝因杆体磨损导致的防护失效问题。

安装过程中，优先将设备布置于压机滑块导向立柱靠近滑块位置，最大程度缩短坠落捕获行程，提升锁止响应效率。同时需预留充足的安装与检修空间，便于日常状态巡检、信号检测与设备维护。针对冲压车间金属粉尘、油雾较多的环境特点，可增设辅助防护结构，隔绝杂质侵入设备内部，保护楔块、弹簧等核心机械结构，延长设备使用寿命。

在设备安全合规层面，需将SITEMA KR 080 30作为独立安全防护通道，纳入整机功能安全评估，满足PLd功能安全等级要求，契合汽车主机厂设备安全准入规范。日常运维中，需遵循原厂技术规范，定期检测液压工况、信号传输状态与机械锁止性能，周期性开展功能测试，确保设备全生命周期稳定可靠运行。

五、 应用价值总结

汽车车身冲压设备传统防护方式以液压平衡阀保压为主，属于流体动态防护，存在泄漏、失效、故障不可预判的短板，属于单点安全隐患。SITEMA KR 080 30安全抱闸采用纯机械失效安全设计，构建独立的第二重安全冗余防护体系，完全弥补液压防护的技术短板，从根源上规避滑块坠落风险。

在白车身冲压、新能源铝合金构件成型等核心工况中，该设备既能够保障现场操作人员的人身安全，规避安全生产事故，又能有效保护高价值模具与冲压设备，降低设备损坏、产线停机带来的经济损失，提升冲压产线运行的稳定性与安全性。其高可靠性、高适配性的产品特性，完全契合汽车智能制造高标准、高安全、高效率的生产发展理念，是现代汽车冲压车间重载设备安全防护的核心优选部件。
