Teadit Echelon-HF 氢氟酸垫片 防缝隙腐蚀专用

关于 Teadit

Teadit 是全球**的工业流体密封解决方案供应商，专注于压缩填料、垫片板材、金属垫片、金属缠绕垫片、波纹垫片、金属波纹管、膨胀节等密封产品的研发与制造，在全球拥有 ISO 9001 认证的先进制造工厂，美国制造基地位于德克萨斯州帕萨迪纳。Teadit 以创新材料技术、严格质量控制和完善技术支持著称，产品符合 API、ASME、ASTM、ISO 等国际标准，广泛应用于石油化工、炼油、HF 烷基化、化工、制药等行业，以 "Sealing for a Safer and Greener Tomorrow" 为品牌理念，致力于提供更安全、更环保的密封解决方案。

产品概述

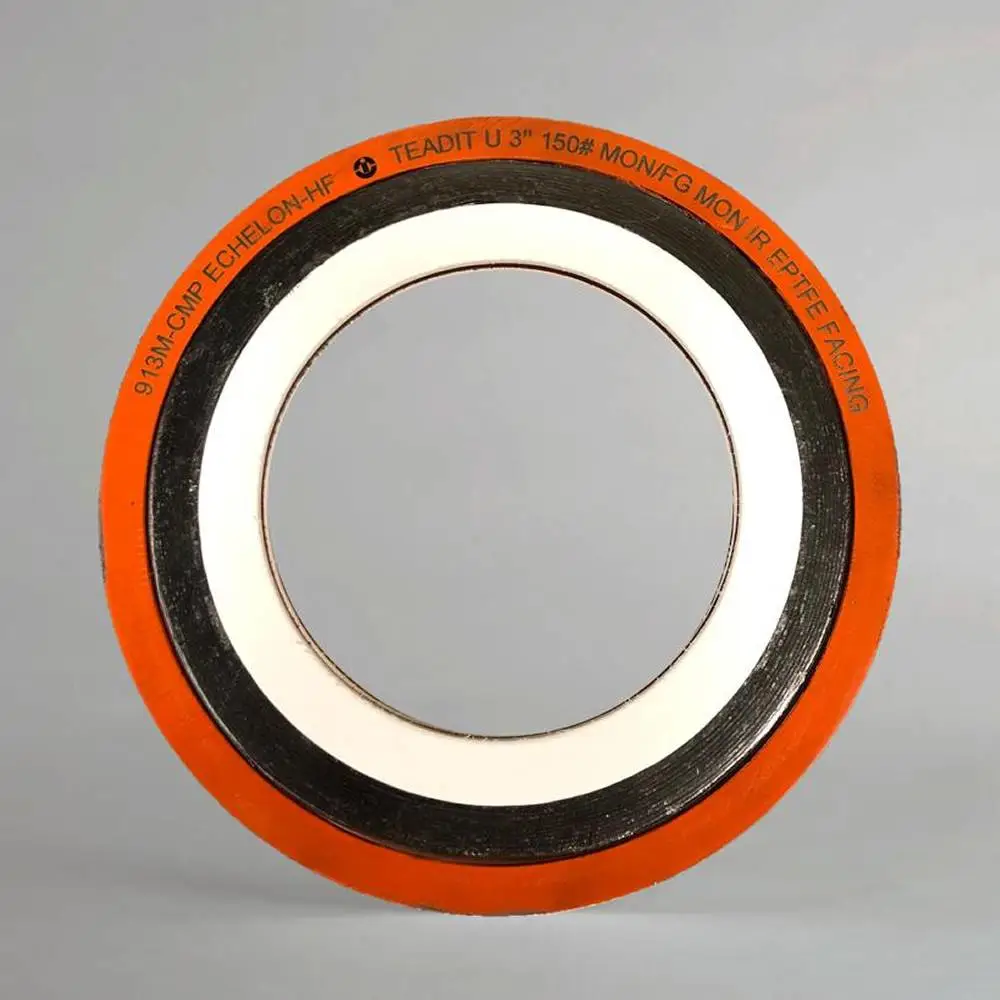

Teadit Echelon-HF™是专为氢氟酸（HF）烷基化装置设计的金属缠绕垫片，基于 ASME B16.20 标准，采用蒙乃尔 400 缠绕带和 camprofiled 内环，配合可压缩 ePTFE 面，在管道内径处形成二次密封，从根本上消除碳钢法兰垫片内径处的缝隙腐蚀风险。HF 烷基化是炼油厂生产高辛烷值汽油的重要工艺，氢氟酸强腐蚀剧毒，传统垫片内径处与法兰面间的缝隙易导致 HF 渗入，引发隐蔽且迅速的局部缝隙腐蚀，可能造成法兰损坏和 HF 泄漏事故。Echelon-HF 的 ePTFE 面紧密贴合法兰面阻断 HF 渗入缝隙，蒙乃尔 400 合金在 HF 中长期稳定不腐蚀，抗氧化石墨填料耐温 450°C（蒸汽 / 惰性条件 650°C），低应力缠绕设计减少法兰载荷，集成 Collar 和内环定位准确。从反应器、酸沉降器到酸泵、酸冷却器法兰，Echelon-HF 是 HF 烷基化装置及强腐蚀危险化学品法兰防缝隙腐蚀密封的专业解决方案。

产品优势

• 专为 HF 烷基化工程设计：专为氢氟酸烷基化装置*危险化学加工环境工程设计，标准配置经现场验证，适配 HF 强腐蚀介质工况

• 创新防缝隙腐蚀结构：camprofiled 蒙乃尔内环 + 可压缩 ePTFE 面，在管道内径处形成二次密封，有效消除碳钢法兰垫片内径处缝隙腐蚀风险

• 蒙乃尔 400 耐 HF 腐蚀：缠绕带和内环均采用蒙乃尔 400 合金，耐氢氟酸和其他强腐蚀介质，长期运行不腐蚀、不失效

• 低应力设计 + 双填料耐温：低应力缠绕设计减少法兰载荷需求，抗氧化石墨填料耐温 450°C（蒸汽 / 惰性 650°C），ePTFE 面耐温 260°C

• ASME 标准 + 美国制造 + 可定制：基于 ASME B16.20 标准，集成 Collar 和内环，可定制尺寸，美国德克萨斯州帕萨迪纳工厂制造

▍ 技术参数

Teadit Echelon-HF™核心技术参数
