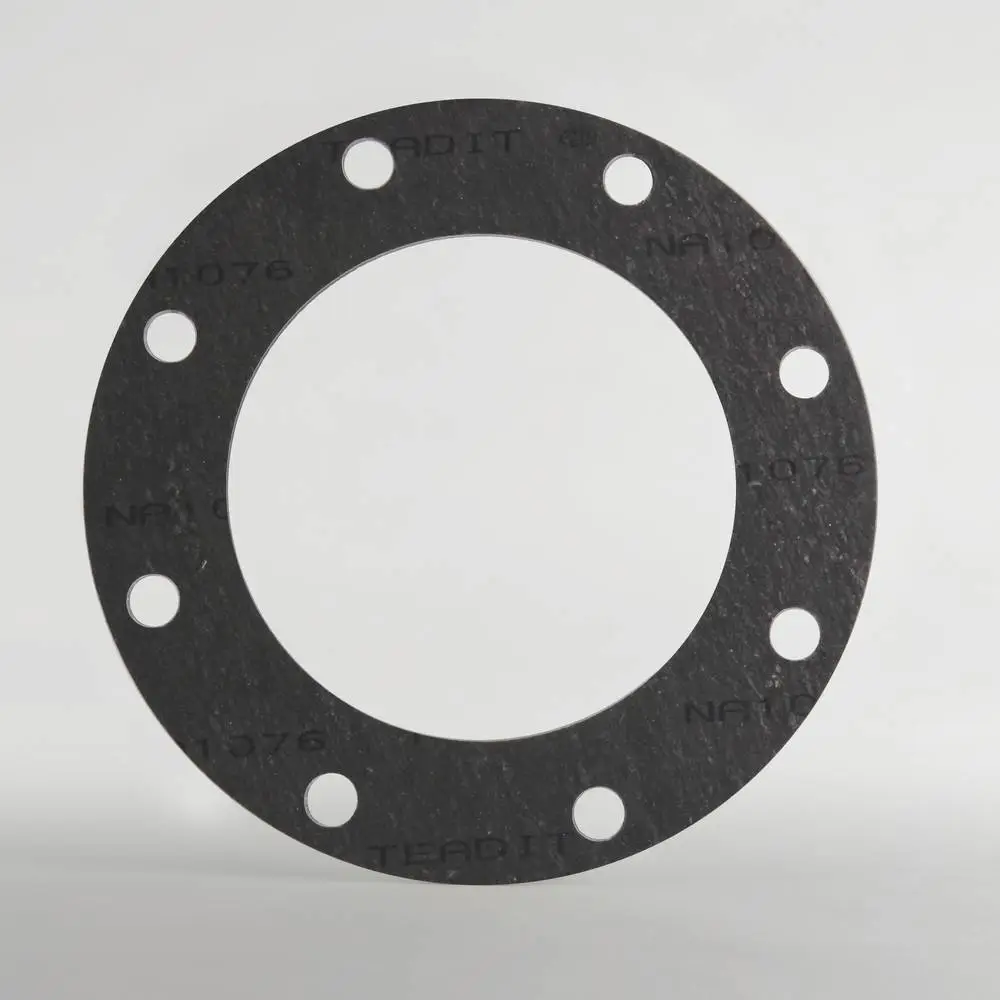

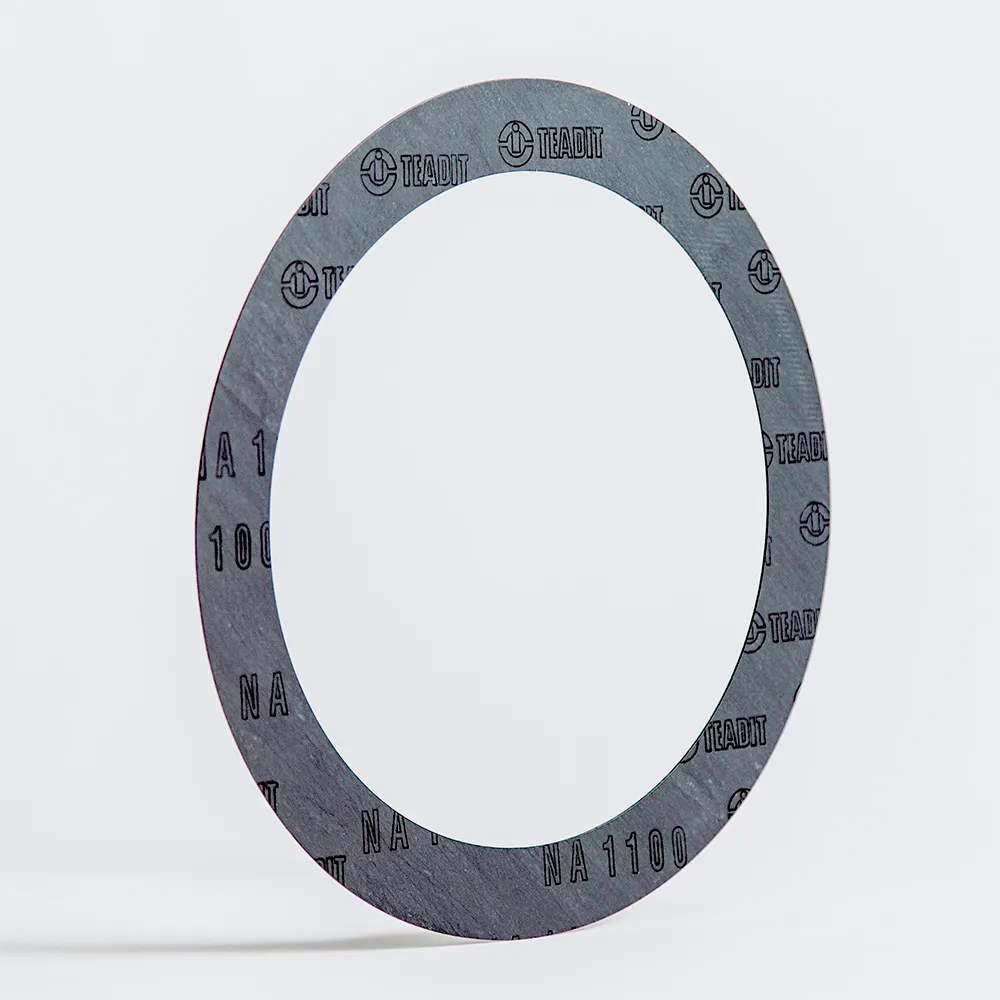

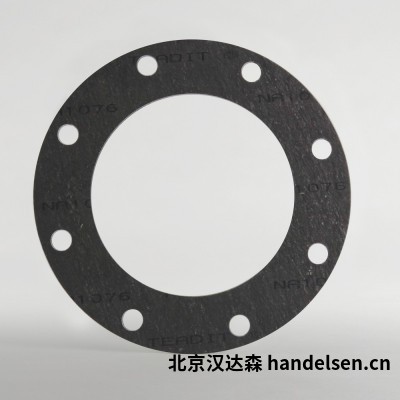

Teadit NA1100 无石棉垫片板 碳纤维多用途法兰密封

关于 Teadit

Teadit 是全球**的工业密封解决方案供应商，专注于压缩填料、垫片、密封板材等流体密封产品的研发与制造，产品广泛应用于石油化工、电力、水处理、造纸、食品制药、海洋工程等行业。Teadit 以创新材料技术、严格的质量控制和完善的客户服务著称，产品符合 API、ASTM、DIN 等国际标准，在全球工业密封领域拥有广泛的应用验证和良好的市场口碑。

产品概述

Teadit NA1100 是 Teadit 旗下高级多用途无石棉压缩纤维垫片板材，由碳纤维和石墨为填料，以丁腈橡胶（NBR）为粘结剂，经热压延工艺在严格的 ISO-9001 质量控制标准下制造而成。NA1100 是一款 premium 级多用途垫片板材，设计用于承受极端的压力和温度工况，切割非常容易且切口干净整洁。其多用途特性使工厂可以用一种板材标准化覆盖绝大多数应用，避免从多种不同板材中选型的混乱。NA1100 适用于温和有机酸、稀碱、空气、水、盐水、饱和蒸汽、工业气体、动物油、合成油、植物油、石油及衍生物、脂肪族溶剂、中性溶液、制冷剂等广泛介质。连续使用温度 270°C、压力 70bar，**使用温度 450°C、压力 130bar。提供标准大板尺寸和 5 种厚度规格，可选金属丝增强版，颜色为黑色，ASTM F104 标识为 F712120E23M6，是石油化工、电力、造纸等行业法兰静密封的优选通用垫片板材。

产品优势

• 多用途工厂标准化：一种板材替代多种，覆盖绝大多数工业法兰工况，避免选型混乱，降低库存种类和采购成本

• 碳纤维 + NBR 高性能复合：碳纤维提供高强度和耐温性，NBR 丁腈橡胶粘结剂提供耐油性和弹性，石墨提升自润滑和导热

• 易切割切口干净：切割非常容易且切口干净整洁，现场手工或机械加工方便，减少垫片制作时间和废料

• 宽温域宽压力覆盖：连续使用 270°C/70bar，** 450°C/130bar，覆盖石油化工、电力、造纸等行业大多数法兰工况

• 优异物理性能 + 可选增强：压缩率 5-15%、回弹率≥50%、拉伸强度 15N/mm²、1000PSI 下密封性 0.2ml/hr，可选金属丝增强版适配高压大口径法兰



•





▍ 技术参数

Teadit NA1100 核心技术参数

参数名称	参数值
品牌	Teadit
型号	NA1100（Style NA1100）
产品全称	Compressed Sheet with Carbon Fibers, NBR Binder
产品类型	无石棉压缩纤维垫片板材（非石棉板 / 无石棉板）
填料	碳纤维 + 石墨
粘结剂	丁腈橡胶（NBR）
制造工艺	热压延工艺（hot calendar process）
质量认证	ISO-9001 认证工厂制造
增强版本	可选金属丝增强版（wire reinforced）
产品等级	Premium 级高级多用途垫片板材
颜色	黑色
ASTM F104 标识	F712120E23M6
连续使用温度	518°F（270°C）
**使用温度	842°F（450°C）
连续使用压力	1015 psi（70 bar）
**使用压力	1885 psi（130 bar）
密度	106 lb/ft³（1.7 g/cm³）
压缩率（ASTM F36J）	5-15%
回弹率（ASTM F36J）	*小 50%
横向拉伸强度（ASTM F152）	2175 psi（15 N/mm²）
烧失量（ASTM F495）	** 50%
厚度增加（ASTM F146，5hr，IRM903@150°C）	** 15%
厚度增加（ASTM F146，5hr，Fuel B@25°C）	** 15%
重量增加（ASTM F146，5hr，IRM903@150°C）	** 15%
重量增加（ASTM F146，5hr，Fuel B@25°C）	** 15%
蠕变松弛（ASTM F38）	22%
扭矩保持（DIN 52913/ASTM F38）	35 N/mm²
密封性（1000PSI，ASTM F37）	0.2 ml/hr
P×T 测试介质	氮气，1.6mm 厚板材
标准板材尺寸	59×63 英寸（1500×1600mm）、118×126 英寸（3000×3200mm）
标准厚度	1/64"（0.4mm）、1/32"（0.8mm）、1/16"（1.5mm）、3/32"（2.4mm）、1/8"（3.0mm）
适用介质	温和有机酸、稀碱、空气、水、盐水、饱和蒸汽、工业气体、动物油、合成油、植物油、石油及衍生物、脂肪族溶剂、中性溶液、制冷剂
核心应用行业	石油化工、电力、造纸、水处理、冶金、造船、通用工业
核心应用	法兰静密封、管法兰、阀门法兰、设备法兰、人孔法兰、手孔法兰
