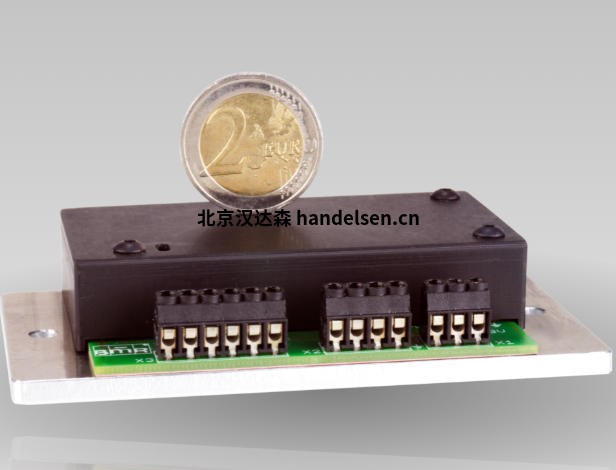

德国 BMR 变频器 SFU 400宽电压输入 稳定调频



异步电机和同步电机的无传感器作

速度频率高达 100,000 rpm（1666 Hz）

连续输出功率：380 VA / S1 - 100%

数字信号处理器（DSP）

板载斩波制动电阻器

高精度正弦输出信号，失真低系数和低变形可实现最佳旋转质量在所有工作条件下的交流电机中

收集功率、电压和频率等所有参数实时并由实现的向量调节根据负载进行控制。

高作安全性：所有作条件，如加速、在标称转速下运行，制动受到控制危急情况被拦截。

短路保护

防止温度过高



技术规格

电源电压、电源：连接：X1 螺丝端子，用于高达 / 螺丝端子，适用于最大 0.75 mm² 的绞线或电线；24 伏...48 V DC（+10%） / 7 A mit PE Anschluss an / 带 X1 的 PE 连接；无极性反转导致的故障保护

备份、熔断器：FS1：内部 7AT/63V SMD；推荐外部熔断：6AT

连续输出功率：380 伏压 / S1 - 100%

主轴连接：连接：X2 螺丝端子，用于绞线或电线，最高可达 / 弹簧夹，适用于最大 0.75 mm² 的股线或电线；3 极：U、V、W、mit PE Anschluss an / 带 PE 连接 X2

输出电压：最大 32 V 交流电

输出、输出电流：相连续电流 / 电流 7 A

制动斩波器、制动斩波电阻器：集成 / 板载 54 Ω / 4 W / 输入电压 / 阈值电压：54 V

输出频率：交流：1,666 Hz / 最大 100,000 rpm @2pol 主轴

税收进项、控制输入：连接：X3 - 用于高达 10 股或电线的螺丝端子 / 螺丝端子，适用于最大 0.75 mm² 的绞线或电线；数字输入：启动 / 停止（0 / 24 V） 0 = 0...5 V，1 = 13...24 伏；允许电压范围：3 V...30 伏直流；最大值 @24 V = 10 mA；模拟输入：占空比值转速（0...10 V）最小值 - 最大值；Rin: 60 kΩ，10 位；PTC、KTY、PT1000 温度传感器主轴，开关阈值可调 / 温度传感器可调

控制输出：连接：X3 - 用于高达 10 股或电线的螺丝端子 / 螺丝端子，适用于最大 0.75 mm² 的绞线或电线；2 x 数字输出：集电极开路；45V/0.5A 无短路保护；无短路保护；电感负载必须与外部二极管熔断；感性负载必须由二极管从外部保护

接口接口：连接：X4 RS232，115 kBd

运营指标、运行状态指示器：2 x 绿色 / 红色 LED，2 x 绿色 / 红色 LED；带有不同闪烁代码的状态显示

最大尺寸宽 × 高 × 深（mm）：73 x 53 x 14 mm，安装板 100 mm x 55 mm x 22 mm

重量：120 克



主要型号

SFU 400

SFU 1000 型

SFU 0156

SFU 0103

SFU 0200

SFU 0200X

SFU 0203

SFU 0300

SFU 0303

SFU 0303 STO

SFU 0303/2

SFU 0303/4

SFU 0302

SFU 0401
