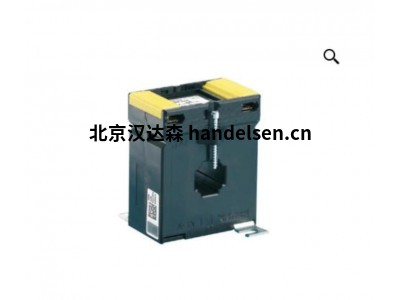

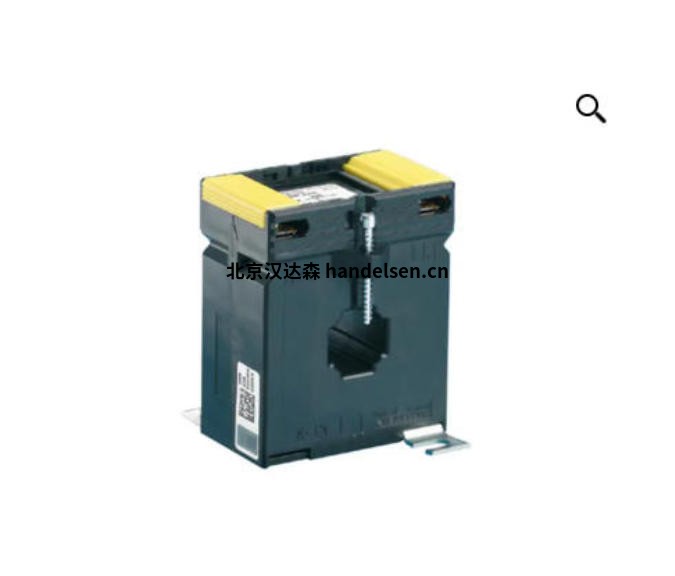

德国 Müller + Ziegler 电流互感器 SW 3010按扣式快装1 级测量精度
品牌与产品概述
Mueller-Ziegler（穆勒 - 齐格勒）是德国知名的电气测量与控制设备制造商，在电流互感器领域凭借精密的德国制造工艺和创新设计占据重要地位。其电流互感器作为特殊配置的变压器，核心功能是将高幅值的一次侧电流精准转换为标准可测量的二次侧电流（通常为 1A 或 5A），同时实现一次侧与二次侧电路的电气隔离，既解决了高电流直接测量的难题，又保障了测量系统及操作人员的安全。
该系列产品广泛适配电力系统、工业自动化、精密制造、科研教学等多个领域，可用于电流监测、电能计量、设备保护及控制系统信号采集等关键环节，其性能稳定性与测量精度深受全球工业用户信赖。
核心参数
参数类别 具体规格（SW 3010 型号） 说明
尺寸规格 宽度 60mm，深度 40/58mm，重量约 350g 紧凑设计，适配狭小安装空间
适配导体 母线 30×10mm、2×20×10mm；圆形导管直径 28mm 兼容扁形母线与圆形导管，适配性强
电流参数 一次侧最大额定电流 50A，二次侧输出电流 1A 符合标准输出规格，适配主流测量设备
精度等级 1 级 满足高精度测量需求，数据可靠性高
隔离与保护 光耦合器实现电气隔离，具备开路、短路保护功能 防止信号干扰，异常工况下保护设备
安装配件 含脚固定支架、母线固定材料、次级端子、盖子 提供全套安装组件，简化部署流程
优点
高精度测量性能：核心型号均达到 1 级精度等级，通过精密铁芯材质选型与绕组设计，确保电流转换的准确性，为电能计量、设备监控等场景提供可靠数据支撑。
高安全防护能力：采用光耦合器实现输入输出电气隔离，有效阻断一次侧高电压对二次侧测量系统的干扰与危害；同时内置开路、短路双重保护机制，异常工况下可自动切断风险传导，延长设备使用寿命。
便捷安装与维护：代表性型号采用创新按扣设计，无需特殊工具即可快速完成安装与拆卸，搭配全套标准化配件（固定支架、端子等），大幅提升施工与后期维护效率。
强环境适配性：凭借德国制造的严苛工艺，产品可适应工业现场的复杂电磁环境与温度波动，在电力系统高负载、自动化设备连续运行等场景下仍能保持稳定性能。
应用
电力系统：配电站、变压器的电流监测与过载保护，保障电网稳定运行；
工业自动化：机床、生产线等设备的电机电流监控，实现负载异常预警；
精密计量：商业与工业电能表的信号采集，确保计量数据准确合规；
科研教学：实验室高精密电流测量与记录，满足实验数据的可靠性要求。
主要型号
Mueller-Ziegler SW-S 2010
Mueller-Ziegler SW 2010
Mueller-Ziegler SW-S 3010
Mueller-Ziegler SW 3010
Mueller-Ziegler SW-L 3010
Mueller-Ziegler SW-K 3010
Mueller-Ziegler SW-S 4010
| 冯海艳 QQ：3671842899 手机：18614042436 电话：010-64714988-193 传真：010-84786709-667 邮件：sales91@handelsen.cn |
 |
 |
Mueller-Ziegler SW 4010
Mueller-Ziegler SW-L 4010
Mueller-Ziegler SW-S 5010
Mueller-Ziegler SW 5010
Mueller-Ziegler SW 6010
Mueller-Ziegler SW 6030
Mueller-Ziegler SW 8010
Mueller-Ziegler SW 10010
Mueller-Ziegler SW 10055
Mueller-Ziegler SW 20010
Mueller-Ziegler SW 12330
Mueller-Ziegler SW 12838
