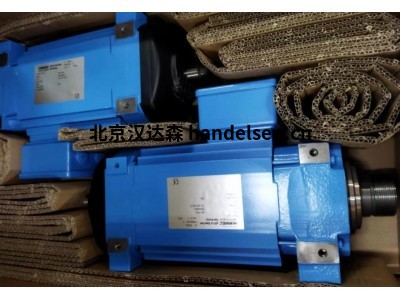

德国 HIMMEL 扁平电机K55 抗尘耐腐双列轴承稳载用于包装 小型机床

HIMMEL® 扁平电机是德国 HIMMEL 驱动技术有限公司（HIMMEL Antriebstechnik GmbH & Co.KG）旗下核心产品之一，隶属于 HIMMEL® technologies 集团体系。该电机系列专为工业加工场景设计，凭借紧凑省空间的结构，适配从简易设备到高精度复杂机械的多种驱动需求，额定功率覆盖 0.025kW 至 123kW，配套变速箱扭矩最高可达 28,000Nm，且全系列通过 DIN EN ISO 9001 质量认证，可在 - 20℃至 + 40℃（特殊定制可至 - 40℃）、海拔≤1000 米环境下稳定运行，防护等级可选 IP54-IP65（部分场景可升级至 IP69K 食品级）。



核心特点

1. 结构与性能优势

紧凑省空间：扁平化设计大幅减少安装占用空间，适配设备内部狭小布局，尤其适合集成式机械系统。

高可靠性：采用 HT250 灰铸铁（大功率型号用 QT450 球墨铸铁）机壳，齿轮经渗碳淬火（硬度 HRC58-62），轴承为高品质滚动轴承（部分型号用混合陶瓷轴承），终身密封润滑，基本免维护，极端工况下可实现无故障运行。

高精度运行：电机轴经精细动平衡处理，振动速度有效值＜1.6mm/s；径向 / 轴向跳动公差按 DIN 标准控制（普通级 N、降低级 R、精密级 F 可选），转速超 6000 转 / 分钟时仍能保持平稳低噪运行（噪音≤75dB）。

灵活适配性：支持脚座、法兰等多种安装方式，接线盒位置可定制，刀具夹持装置涵盖圆柱轴、HSK 夹紧系统、弹簧夹头等，可匹配不同加工工具。

2. 安全与防护

全封闭表面散热结构，轴伸采用间隙密封或迷宫环密封，防尘防碎屑效果经严苛测试验证；

电气绝缘用 F 级高品质材料，额定功率匹配 B 级绝缘热利用率，避免轴承过热缩短寿命；

配备电磁制动器（如 P5K、M100K 等型号），仅在转速＜3600 转 / 分钟时制动，确保安全且减少磨损。



基础性能参数

参数类别 范围 / 标准 说明

额定功率 0.025kW-123kW 不同型号对应功率不同，K160 XL/2 最高达 123kW

转速 3000-18000 转 / 分钟 50Hz 下同步转速 3000 转 / 分钟，高频可达 18000 转 / 分钟

扭矩 5Nm-28000Nm（含变速箱） 电机自身扭矩 5-1000Nm，搭配变速箱可提升至 28000Nm

防护等级 IP54-IP65（可选 IP69K） IP54 防尘防溅水，IP65 防任意角度喷水

绝缘等级 F 级（按 B 级热利用率设计） 采用现代高品质绝缘材料，耐高温性能优异

运行方式 S1（连续）、S2（短时）、S3/S4/S6（断续） 依据 DIN EN 60034-1 标准，适配不同工况



应用领域

金属加工

食品与包装

物流与输送

重型工业



主要型号

HIMMEL K55

HIMMEL K55 S/2

HIMMEL K55 M/2

HIMMEL K55 L/2

HIMMEL K55 XL/2

HIMMEL KC55

HIMMEL KF55

HIMMEL KH55

HIMMEL K55 HSK-C40

HIMMEL K62

HIMMEL K62 S/2

HIMMEL K62 M/2

HIMMEL KF62

HIMMEL KH62

HIMMEL K62 HSK-C50

HIMMEL K62 HSK-F63

HIMMEL SB62 M/2

HIMMEL K75

HIMMEL K75 XL/2

HIMMEL K75 HSK-F63

HIMMEL KD75

HIMMEL K90

HIMMEL KH90

HIMMEL K112

HIMMEL K160

HIMMEL K160 XL/2
