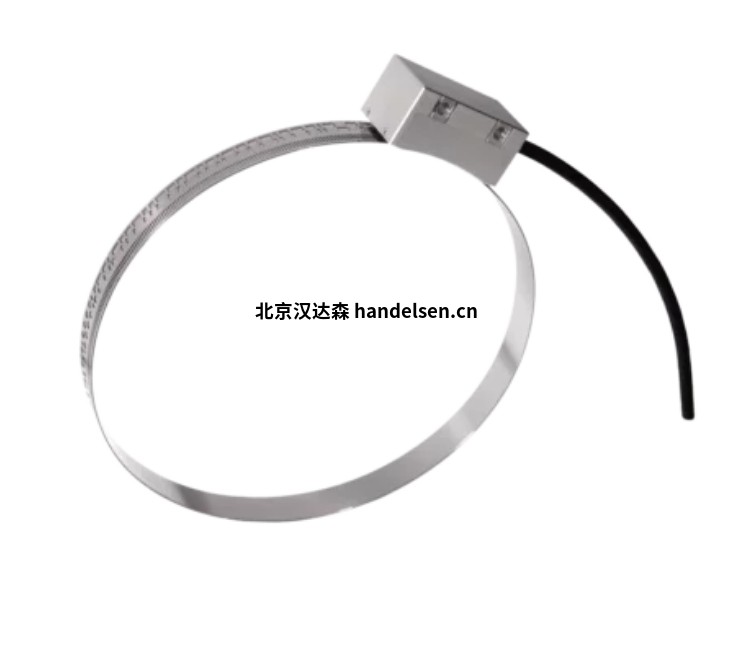

AMO绝对角度测量编码器WMR1010 A适用于对紧凑型、抗污性能要求高的场景
AMO绝对角度测量编码器WMR1010 A适用于对紧凑型、抗污性能要求高的场景
三、技术参数
一、产品概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
AMO角度测量编码器基于电感式测量原理，可用于内径和外径环形刻度扫描。这些编码器集成了被称为“阶梯”的周期性结构测量标准。
通过采用精密的制造流程，可以制作出封闭尺寸的胶带环。这些胶带环可以运送到客户现场以便安装到机械上，或者已经安装在载体上。
刻度带是一种不锈钢带，其上通过采用序列码、绝对光栅由一个1000微米的增量轨激光加工等高精度的轨道引入高精度的周期性刻 道和一个额外的绝对度。
AMO编码器采用独特的线圈结构，其中多个线圈按测量方向排列，并通过微多层技术集成在基板上AMO-SIN测量原理的一个重要特性在于其信号生成的准确性，它使用高频率的交变场来抑制材料中的任何滞后现象。
在传感器结构(位于扫描头内)与测量标尺之间的测量方向上，相对角运动会周期性改变各线圈之间的互感，从而产生相位差为90”的两个正弦信号
目前提供从 80 毫米到 652 毫米的标准直径，也可以提供非标准尺寸。测量精度等级如下：±3μm、±5μm 或 ±10μm 弧长。具有 IP 67 的高防护等级，具有抗污染能力。
二、绝对接口可用：
恩达特
驱动-CLiQ
发那科接口
三菱
双SS/C
SSI + 1Vpp
三、技术参数
测量方法：增量式。
扫描方式：外部扫描。
光栅类型：尺带环。
光栅周期：1000µm。
刻度精度（弧长）：±3µm。
线数：581。
配合直径：184.21mm。
直径公差：±0.02mm。
四、典型应用:
直驱力矩电机
旋转和倾斜轴（平移和倾斜相机和/或方位角和仰角）
转台

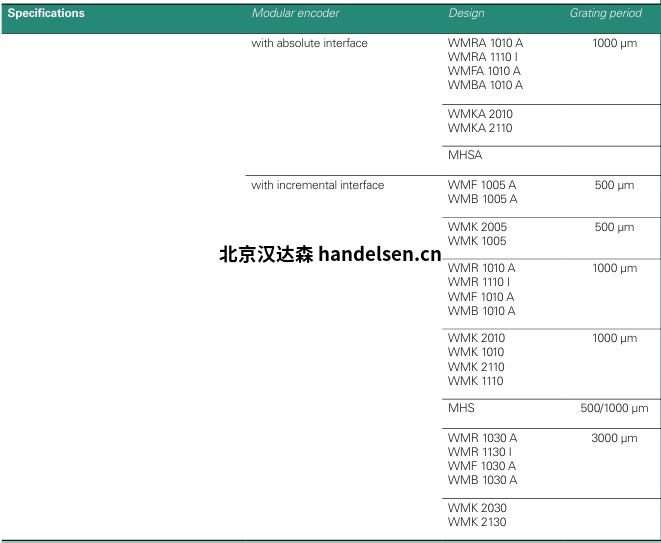

五、AMO绝对角度测量编码器型号规格

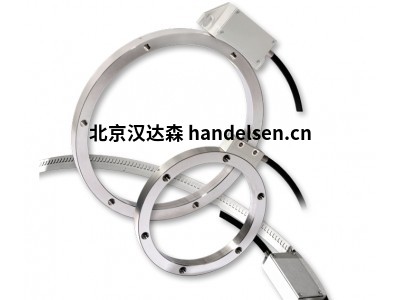

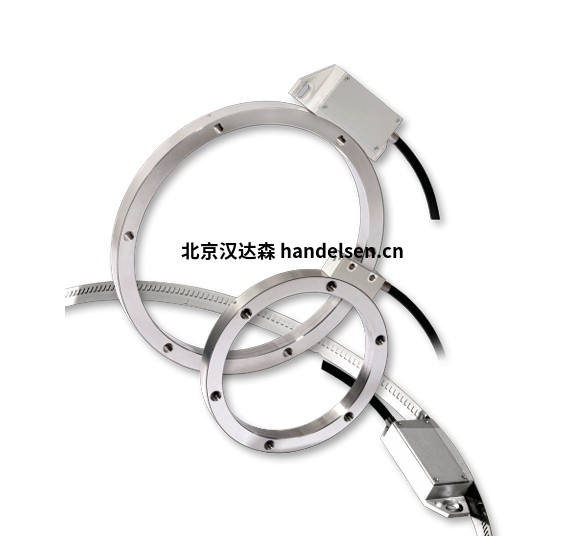

WMFA / WMRA – 带环形刻度或环形刻度的测量法兰
WMKA – 编码器头
