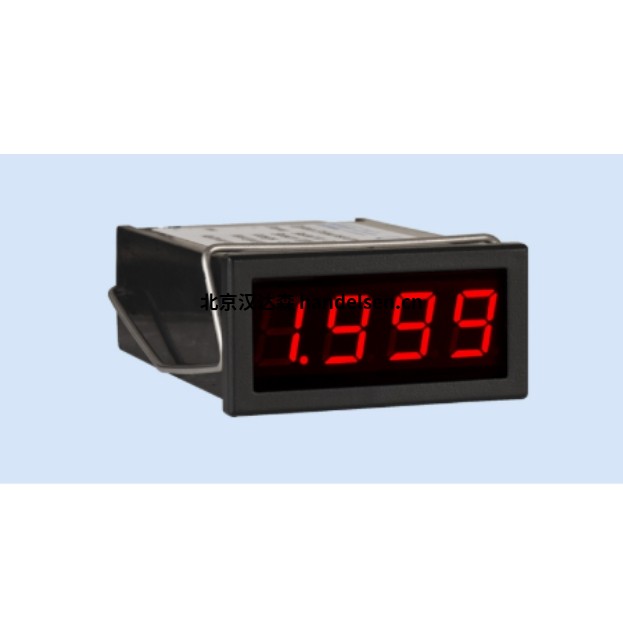

德国Schwille Elektronik数字内置仪器 DPM 224 系列
一、产品概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
Schwille Elektronik GmbH 的数字内置仪器代表着精度和可靠性。它们为测量和控制技术的广泛应用提供现代化的显示和监控功能。由于其紧凑的设计、用户友好的操作和高测量精度，它们是要求苛刻的工业和商业应用的理想解决方案。
二、产品规格
测量装置/测量速率 3 1/2 位数字 / 2.5 米/秒
显示类型/高度/颜色 LED / 10 毫米 / 红色
零点设置 自动
极性显示 自动“-”字符
供 应 24 伏直流 （18 – 35 V）
共模抑制 CMRR 更好 80 dB
过载电压 10 速，最大 250 Vss
工作温度 – 10 °C.... + 50 °C
隔 离 1000伏直流电
防护等级正面 IP 50 符合 DIN 40050
防护等级后 IP 00 符合 DIN 40050
小数点设置 可内部选择
后连接类型 焊接端子/端子
安 装 快速释放支架
外壳尺寸 高 x 宽 x 深 24 x48 x 67 米
三、产品介绍
1.直流电压
中心仪器具有全±范围，最大显示数字为 1999 位。精度：读数的 1 位±± 0.1%。设备经过工厂校准。使用 P10 修剪器± 1% 的微调。
订货号 类型/面积 显示 日/欧姆
224-001 DPM 224 / 200 mV 直流 199,9 1 米
224-002 DPM 224 / 2000 mV 直流 1999 1 米
224-003 DPM 224 / 2 mV 直流 1,999 1 米
224-004 DPM 224/20V 直流 19,99 1 米
224-005 DPM 224 / 200 V 直流 199,9 1 米
2.直流电
中心仪器具有全±范围，最大显示数字为 1999 位。精度：读数的 1 位±± 0.2%。设备经过工厂校准。使用 P10 修剪器± 1% 的微调。压降最大 200 mV。通过外部分流器获得更高的电流。
订货号 类型/面积 显示 日/欧姆
224-020 DPM 224 / 200 uA 直流 199,9 1000
224-021 DPM 224 / 2 mA 直流 1,999 100
224-022 DPM 224 / 20 mA 直流 19,99 10
224-023 DPM 224 / 200 mA 直流 199,9 1
224-024 DPM 224 / 2000 mA 直流 1999 0,1
224-025 DPM 224 / 2 A 直流 1,999 0,1
3.模拟信号
使用这些仪器，可以从标准化的电压或电流信号中显示各种值。显示与模拟值呈线性关系。
订货号 类型/面积 显示
224-008 每分钟分压 224 / 0 – 10 伏直流 000 – 您选择
224-009 每分钟分压 224 / 0 – 10 伏直流 ±您选择的区域
224-027 每分钟交互 224 / 0 – 20 毫安直流 000 – 您选择
224-028 每分钟交互 224 / 0 – 20 毫安直流 ±您选择的区域
224-029 DPM 224 / 4 – 20 mA 直流 ±您选择的区域
4.机械尺寸
外壳类型 正面：高 x 宽：24 x 48 毫米
安装深度：长：67 毫米
前面板开孔：高 x 宽：22 x 45.5 毫米
四、产品明细：
DPM 224 系列
DPM 335 系列
DPM 338 系列
DPM 524 系列
DPM 535 系列
DPM 635 系列
DPM 645 系列
DPM 725 系列
DPM 780 系列
