SITEMA安全制动器KSP 016 01主要用于斜轴和垂直轴的安全性
一、概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
斜轴和垂直轴的安全性。这种线性制动器的典型应用包括自动化行业中的斜角和垂直轴，为人员和机械提供重要的保护。
二、使用步骤
1.未夹紧
安全制动器通过施加在环形活塞上的气动压力打开。明确的间隙确保轴可以无摩擦地移动。接近开关 2 处于活动状态。
2.安全负载
在零压力下，夹紧套筒是通过一组强制进入外壳的锥体碟形弹簧，这会创建一个初始杆与夹紧之间的摩擦接触袖。接近开关的信号变化从 2 到 1。
3.夹 紧
如果负载现在作用在杆上，则夹紧套筒进一步拉入住房，导致自强化夹紧过程。的运动杆相当小。即使使用更大的单位，如果移动不超过 0.5 毫米施加允许载荷 M。夹紧环的位置仍然保持不变，因为弹簧力 V 为大于负载 M。
4.负荷
一旦负载超过弹簧力 V，整个系统（夹紧环 +夹紧套筒 + 环形活塞）移动连同杆，直到其机械达到约 2 mm 后停止。
5.超载
从这一点开始，夹紧力不能再增加了。因此，杆在一定的过载下滑倒。由于此功能，安全制动器可以也用于紧急情况捕捉具有一定明确定义的下降载荷制动力。力路径图下方的表面对应于耗散的能量。
6.释放
释放夹紧向上杆的移动是必要的除了端口的释放压力外L. 通过这种方式，可以确保只有当驱动器工作正常。标准接近开关可用于发出信号情况：夹紧释放。只如果此信号处于活动状态，则向下移动是可能的。接近开关的信号变化从 1 到 2。

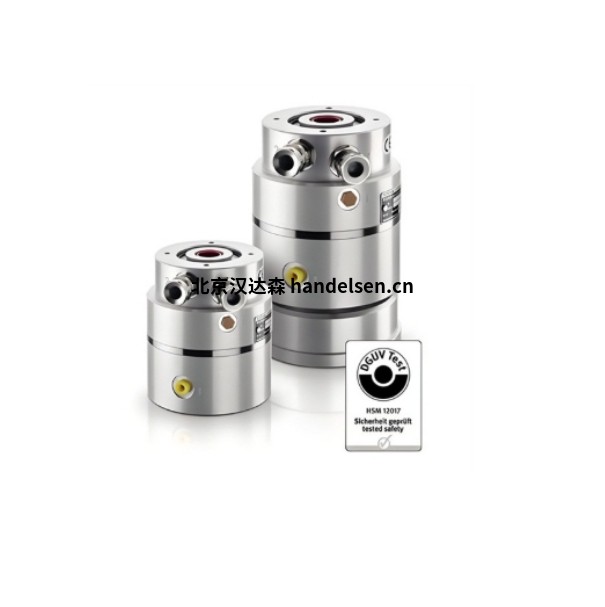

三、产品介绍KSP系列
适用于中小型负载
非常安全，通过了压机安全认证 （e.g. ISO 16092）
单负载方向
类型 订货号 杆直径 mm 载荷 kN 外壳 ∅ 毫米 外壳 长度 KSP 16 KSP 016 01 16 2.5 96 114
KSP 22 KSP 022 01 22 5 3.5 120 137
KSP 22 电缆接头 KSP 022 02 22 10 3.5 120 137
KSP 25 电缆接头 KSP 025 01 25 15 3.5 140 142
KSP 28 电缆接头 KSP 028 02 28 20 3.5 184 173
KSP 32 电缆接头 KSP 032 01 32 30 3.5 215 204
