德国Gutekunst D-001压缩弹簧 线径0.2mm 0.46N 精密机械复位用
Gutekunst D-001 是一款圆柱形压缩弹簧，由德国 Gutekunst Federn 原厂研发制造。Gutekunst 成立于1964年，是以圆形钢丝制成的高品质弹簧和弯曲钢丝零件的专业制造商，在德国和法国拥有五个生产基地，产品广泛应用于机械工程、汽车、电力、医疗、航空航天等领域。

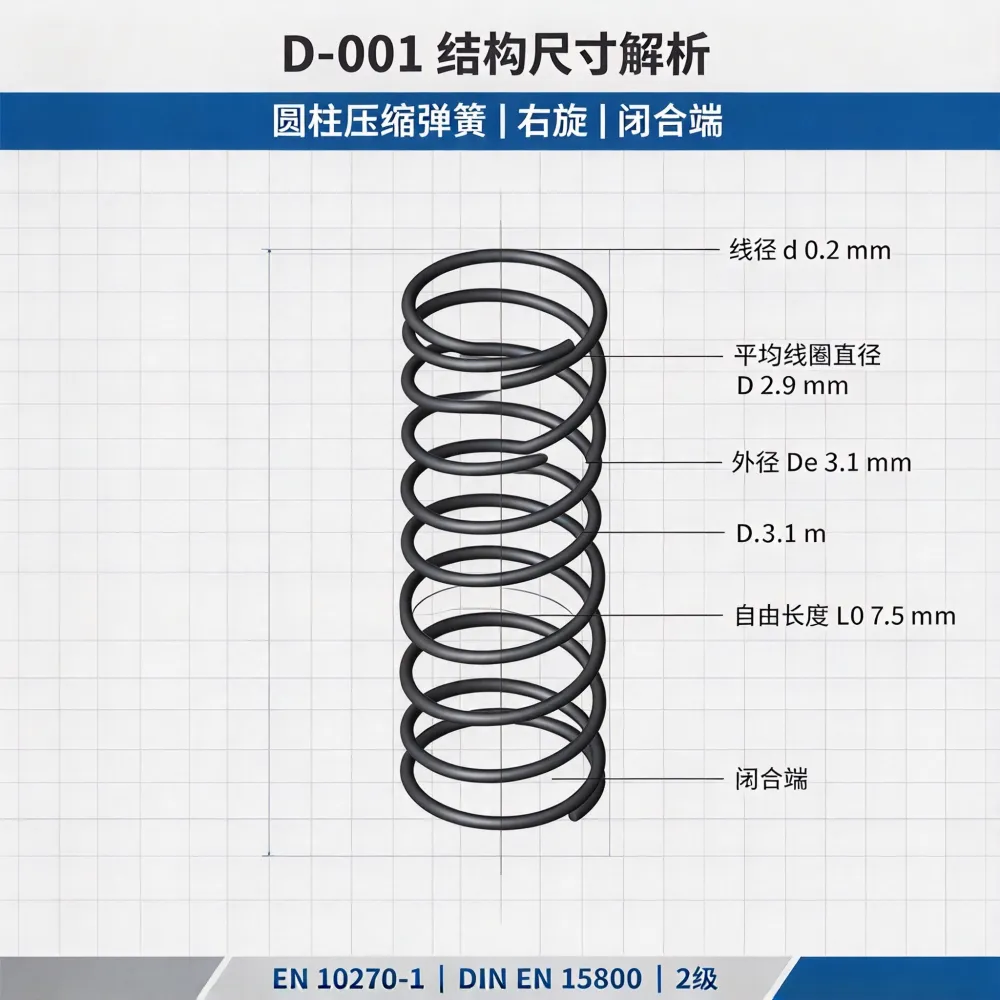

D-001 属于 Gutekunst D 系列标准压缩弹簧，采用 EN 10270-1 弹簧钢制造。线径 0.2 mm，平均线圈直径 2.9 mm，外径 3.1 mm，自由长度 7.5 mm。弹簧具有恒定螺距和线性弹簧特性，质量等级为2级（中等公差范围），符合 DIN EN 15800 标准。弹簧旋向为右旋，端部为闭合端。

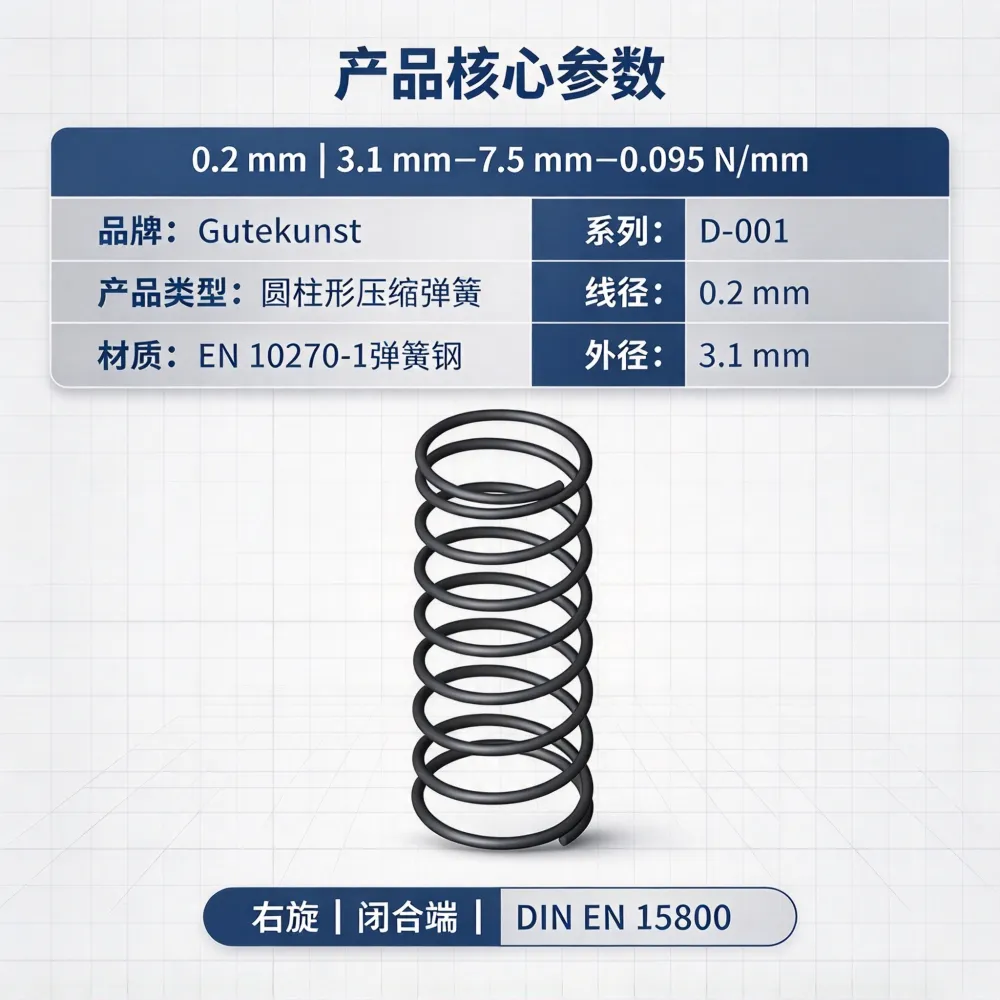

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Gutekunst（德国） |
| 系列 | D |
| 型号 | D-001 |
| 产品类型 | 圆柱形压缩弹簧 |
| 材质 | EN 10270-1 弹簧钢 |
| 线径（d） | 0.2 mm |
| 平均线圈直径（D） | 2.9 mm |
| 外径（De） | 3.1 mm |
| 自由长度（L0） | 7.5 mm |
| 弹簧刚度 | 0.095 N/mm |
| 静态最大力（Fn） | 0.46 N |
| 静态最大行程（sn） | 4.82 mm |
| 静态最小长度 | 2.68 mm |
| 动态最大力 | 0.433 N |
| 旋向 | 右旋（顺时针） |
| 端部类型 | 闭合端 |
| 质量等级 | 2级（中等公差范围），符合DIN EN 15800 |
| 产地 | 德国 |
功能特点
1. 圆柱形设计，线性弹簧特性
D-001 采用圆柱形圆弹簧钢丝制成，具有恒定螺距和线性弹簧特性。在弹性变形范围内，弹簧力与行程成线性关系，弹簧刚度为 0.095 N/mm 固定值。在精密机械和仪器仪表的弹性支撑、复位和缓冲应用中，线性弹簧特性使设计工程师能够准确计算弹簧在特定行程下的反作用力。
2. 尺寸精确，质量等级2级
D-001 由德国 Gutekunst 原厂制造，采用 EN 10270-1 弹簧钢。外径公差 ±0.25 mm，自由长度公差 ±0.96 mm，质量等级为2级（中等公差范围）。在精密机械、仪器仪表、开关等对尺寸一致性有要求的部件中，精确的尺寸控制有助于保障装配质量和功能一致性。
3. 闭合端设计，安装稳定性好
D-001 的端部为闭合端设计。弹簧两端闭合，提供平整的支撑面，在受压时保持稳定的受力状态，减少倾斜和偏载的风险。这一设计使其在电子设备、开关等有限空间内使用时，能够保持较好的安装稳定性。
4. 右旋标准配置，适配常规应用
D-001 采用右旋（顺时针）标准旋向。Gutekunst 压缩弹簧均以右旋为标准配置。标准的旋向设计使其能够直接替代市场上绝大多数同规格弹簧，无需调整安装方向。
5. 轻量化设计，适配微型化设备
D-001 单件重量仅 0.0204 g。在电子设备、精密仪器等对重量敏感的微型化产品中，轻量化弹簧有助于降低设备整体重量，同时减少运动部件的惯性负载。
适用场景
D-001 压缩弹簧广泛应用于精密机械和电子设备领域：
精密机械：用于各类精密机械中的轴向弹性支撑和缓冲
仪器仪表：用于测量仪表的复位机构和弹性支撑
开关与电子设备：用于微动开关、按键等部件的复位弹簧
自动化机构：用于自动化设备中的小型弹性执行机构
印刷机械：用于印刷设备中的精密弹簧部件
高精密机床：用于机床的弹性元件
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 芯轴 | 最大直径 2.3 mm | 防止弹簧屈曲 |
| 衬套 | 最小直径 3.4 mm | 弹簧导向 |
| 不锈钢版本 | EN 10270-3-1.4310 | 防锈、耐温 200°C |
订货说明
D-001 采用 Gutekunst 标准型号编码体系：
D = 压缩弹簧系列
001 = 规格编号
订货时建议确认以下信息：
型号：D-001
材质：EN 10270-1 弹簧钢（标准）/ 不锈钢 EN 10270-3-1.4310（可选）
是否需要表面处理
