Kuhnke电磁铁 UF3G-24VDC1FL：紧凑高效的自动化核心动力源

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

Kuhnke电磁铁 UF3G-24VDC1FL：紧凑高效的自动化核心动力源

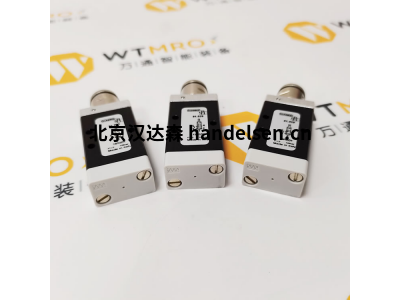

在工业自动化、医疗设备、安全系统等领域，精准、可靠且高效的直线驱动解决方案至关重要。德国Kuhnke公司凭借其深厚的技术积累，推出了UF3G-24VDC1FL型电磁铁，这款产品以其出色的性能参数、紧凑的结构设计和耐用性，成为众多精密驱动场景中的理想选择。本文将深入剖析该设备的功能特性与核心参数。

一、 核心功能：精准推拉，可靠控制

UF3G-24VDC1FL是一款单稳式 (单线圈) 拉入式 (Pull-Type) 直流电磁铁。其核心功能是将电能高效转化为直线运动的机械力：

1.      通电动作： 当线圈接通24V直流电源时，内部产生强磁场，克服弹簧力（或负载力），将可动铁芯（电枢）快速、有力地吸入电磁铁内部，完成“拉入”动作。

2.      断电复位： 一旦电源断开，磁场消失，内置的复位弹簧（或依靠外部负载/重力）将电枢推出，使其返回到初始位置。

这种“通电解锁/拉动，断电解锁/复位”的工作模式，使其非常适用于需要快速、精确、重复性高的开关、锁止、定位、推送、分拣等任务。

二、 关键功能参数详解 (基于典型规格，请以新数据表为准)

以下是UF3G-24VDC1FL型号的核心技术参数：

1.      电气参数：

o    额定电压 (Rated Voltage)： 24 V DC - 标准工业直流电压，易于集成到PLC控制系统和直流电源网络中。

o    功耗 (Power Consumption @ 20°C)：

§ 启动功率 (Pull-in Power)： 约 8.5 W - 在启动瞬间克服静摩擦和弹簧预压力所需的功率，确保可靠吸合。

§ 保持功率 (Holding Power)： 约 3.5 W - 在吸合状态维持所需的小功率，显著低于启动功率，实现节能高效运行（这是Kuhnke优化设计的优势之一）。

o    线圈电阻 (Coil Resistance @ 20°C)： 约 68 Ω - 重要的电气特性，用于计算工作电流和发热。

o    工作电流 (Current)：

§ 启动电流 (Pull-in Current)： 约 350 mA (根据 I = V/R 估算)

§ 保持电流 (Holding Current)： 约 145 mA (根据 I = V/R 估算) - 低保持电流是节能和减少发热的关键。

o    绝缘等级 (Insulation Class)： 通常为 Class B (130°C) - 保证线圈在额定温升下的电气绝缘安全。

o    防护等级 (Ingress Protection)： 通常 IP00 (裸线圈，无外壳密封)。若安装在特定腔体或有防护罩，防护等级可提升。需要注意应用环境。

2.      机械与性能参数：

o    行程 (Stroke)： 3 mm - 电枢从释放到吸合所移动的距离。这是选择电磁铁匹配应用需求的关键参数之一。

o    力量 (Force)：

§ 启动力 (Pull-in Force @ 额定电压 & 额定行程起点)： 约 5.5 N - 在行程起点（电枢处于远端）通电时能产生的初始拉力。这是确保可靠启动的关键指标。

§ 保持力 (Holding Force @ 额定电压 & 行程终点)： 约 10 N - 在行程终点（电枢吸合）时能持续提供的大保持力。

§ 力-行程特性： 电磁铁的输出力随电枢位置变化而变化，通常行程越小，力越大（在吸合过程中力逐渐增大）。具体曲线需参考数据表。

o    响应时间 (Response Time)：

§ 吸合时间 (Pull-in Time)： 典型值 < 15 ms - 从通电到电枢完成吸合（到达行程终点）所需时间。

§ 释放时间 (Release Time)： 典型值 < 10 ms - 从断电到电枢在弹簧作用下复位所需时间。快速响应是其特点。

o    工作频率 (Duty Cycle / Switching Frequency)： 取决于散热条件、行程、负载和占空比。在标准条件下，通常支持较高的工作频率（例如，每分钟数十次甚至上百次循环）。连续通电 (100% ED) 通常仅适用于保持状态（低功耗时）。具体大允许频率需参考数据表或根据温升计算。

o    预期寿命 (Life Expectancy)： 在额定负载和适当条件下，可达数百万次操作。高可靠性是Kuhnke产品的标志。

3.      物理与环境参数：

o    安装方式： 通常提供螺纹安装孔 (例如 M3 或类似规格)，便于固定。

o    电枢杆 (Plunger) 末端： 通常为标准圆柱形杆端，可连接推杆、杠杆或直接作用于负载。具体形状需确认。

o    材质： 外壳、电枢等核心部件通常采用高质量导磁材料（如低碳钢）和铜漆包线线圈，确保磁性能和耐久性。

o    工作温度范围 (Ambient Temperature)： -10°C 至 +50°C (或更宽，需查证) - 在此范围内能保证性能和寿命。超出范围需降额使用或咨询厂家。

o    存储温度范围 (Storage Temperature)： 通常 -20°C 至 +70°C。

o    重量： 约 50-60 克 (具体数值需查证) - 紧凑轻量化设计，节省空间。

三、 核心优势与应用领域

1.      核心优势：

o    高效节能： 显著降低的保持功耗 (3.5W) 减少了能源消耗和运行成本，尤其适用于长期通电或频繁动作的场合，发热控制更好。

o    快速响应： 毫秒级的吸合/释放时间，满足高速自动化需求。

o    紧凑坚固： 小巧的体积和坚固的结构设计，易于集成到空间受限的设备中。

o    高可靠性长寿命： 优质材料和精密制造，确保在严苛工业环境下稳定运行数百万次。

o    精确可控： 提供清晰、可重复的直线运动。

2.      典型应用领域：

o    工业自动化： 气动/液压阀的先导控制、小型夹具/卡爪、分拣机构、精密送料、打印机/复印机进纸机构、纺织机械控制元件。

o    办公设备与家电： 自动门锁/插销、投币机构、复印机/打印机内部执行器、咖啡机阀门控制。

o    医疗技术： 分析仪器阀门控制、小型泵阀、牙科设备执行机构、诊断设备中的精密移动部件（需满足相关医疗认证要求）。

o    安全与门禁： 电磁锁（小型）、逃生推杆门锁的解锁机构、安防设备的触发装置。

o    汽车行业： 小型执行器、测试设备、内饰件控制（如杯架、储物格锁）。

o    售货机与娱乐设备： 投币识别机构、奖品发放装置、游戏机控制元件。

四、 选型与使用注意事项

1.      确认关键参数匹配： 务必确保电压 (24VDC)、所需力量 (启动力/保持力)、行程 (3mm) 满足应用需求。力量随行程和电压变化，需参考力-行程曲线图。

2.      考虑工作制与散热： 频繁动作或长期通电（即使是低保持功率）需要考虑散热。确保安装环境通风良好，必要时降额使用或选择更大规格型号。避免长时间在超过额定工作温度下运行。

3.      安装与连接：

o    确保安装牢固，避免应力传递到电磁铁本体。

o    电枢杆运动需顺畅无卡滞，负载连接需对齐。

o    正确连接极性 (直流 + / - )。 通常棕色线为+24V，蓝色线为0V/GND（务必以产品标签或说明书为准）。

o    建议使用带续流二极管 (Flyback Diode / Freewheeling Diode) 的驱动电路 (如继电器、晶体管输出)，以消除线圈断电时产生的反向电动势，保护驱动元件。很多Kuhnke电磁铁内部已集成此二极管（需确认UF3G-24VDC1FL是否内置），若未内置则外部电路必须添加。

4.      环境适应性： 若应用于潮湿、多尘、有腐蚀性气体或需要清洗的环境，需考虑额外的防护措施（如加装防护罩、选择更高IP等级版本或使用密封胶）。

5.      维护： 在正常使用环境下，Kuhnke电磁铁基本免维护。保持清洁，定期检查连接线和安装紧固件即可。

五、 结论

Kuhnke UF3G-24VDC1FL电磁铁是一款集高效节能、快速响应、紧凑可靠于一体的高性能直流直线驱动元件。其优化的电磁设计（特别是低保持功耗）、3mm的标准行程以及坚固的构造，使其在广泛的工业自动化、设备控制和安全系统中扮演着关键的执行角色。工程师在选择时，应仔细核对启动力、保持力、响应时间等关键参数是否满足具体应用场景的需求，并注意正确的安装、接线和散热管理，以充分发挥其性能并确保长久稳定的运行。
