BrandenburgerBRA-BOARD® T:工业绝缘领域的德国精工典范
一、核心定位:高性能工业绝缘基材
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |

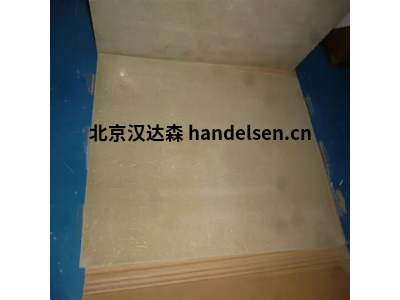

BRA-BOARD® T是一种玻纤布增强环氧树脂层压板。其设计初衷是为电气、电子及机械工程领域提供坚固、稳定且具备优异电气绝缘性能的基础材料。它并非普通塑料板,而是经过高温高压特殊工艺制成的工程复合材料,确保了其结构的致密性和性能的稳定性。
二、无与伦比的性能优势
1. 电气绝缘性:
o 高介电强度: 在标准厚度下(如1mm),其介电强度远超普通绝缘材料,能有效承受高压环境下的电场应力,防止击穿,保障设备和人员安全。
o 低介电常数与损耗因子: 在高频应用(如开关电源、变频器)中表现优异,减少信号传输损耗和发热,提升系统效率。
o 高体积/表面电阻率: 有效阻止漏电流,确保长期稳定的绝缘性能。
2. 顶尖的机械强度与刚性:
o 高抗弯强度与抗冲击性: 由高强度玻璃纤维布提供骨架支撑,赋予板材出色的机械承载能力和抗冲击韧性,能承受安装应力、振动和一定的机械载荷,不易变形或开裂。
o 优异的尺寸稳定性: 极低的热膨胀系数和吸湿性,确保在温度、湿度变化环境下仍能保持精确尺寸,这对于精密仪器和长期运行的设备至关重要。
o 出众的耐蠕变性: 在持续压力下不易发生缓慢塑性变形,保持结构的长期完整性。
3. 耐热性与阻燃性 (UL 94 V-0):
o 高长期使用温度: BRA-BOARD® T通常可在-50°C 至 +150°C的温度范围内长期稳定工作,满足绝大多数工业环境需求。
o 顶级阻燃认证: 符合严格的UL 94 V-0标准(垂直燃烧测试中离火后10秒内熄灭,无滴落引燃下方棉絮),这是电气安全领域的阻燃等级之一,极大降低了火灾风险。同时也满足DIN EN 61249-2-2等国际标准要求。
4. 优异的耐化学性与环境耐受性:
o 对大多数常见的工业化学品(如油脂、冷却液、稀酸、稀碱、溶剂等)具有良好的抵抗能力,不易被腐蚀或溶胀。
o 耐候性良好,能抵抗一定的紫外线、潮湿等环境影响(长期户外使用建议配合保护涂层)。
o 低吸水性,减少因湿度变化导致的性能劣化。
5. 加工性能:
o 易于进行钻孔、铣削、车削、切割、冲压等机械加工,加工边缘光滑,不易分层或崩裂。
o 可进行折弯(通常需要加热处理),满足复杂结构设计需求。
o 良好的粘接性能,易于与其他材料(如金属、其他绝缘材料)粘合固定。
6. 安全与环保:
o 符合RoHS指令和REACH法规要求,限制有害物质的使用。
o 部分型号可能符合特定行业更严格的排放或毒性要求(需具体确认)。
三、关键性能参数概览 (典型值,具体依型号/厚度)
性能指标 |
典型值范围/等级 |
重要意义 |
电气强度 |
≥ 30 - 40 kV/mm (取决于厚度) |
高电压绝缘能力保障 |
体积电阻率 |
≥ 10¹² - 10¹³ Ω·cm |
阻止漏电流,长期绝缘稳定性 |
表面电阻率 |
≥ 10¹² - 10¹³ Ω |
防止表面漏电,尤其在潮湿环境 |
介电常数 |
~ 4.5 - 5.5 (1 MHz) |
影响高频信号传输性能 |
介质损耗因数 |
≤ 0.02 - 0.03 (1 MHz) |
高频下发热低,效率高 |
抗弯强度 |
≥ 350 - 450 MPa |
机械强度高,支撑承载能力强 |
抗冲击强度 |
≥ 100 - 150 kJ/m² |
韧性好,耐冲击 |
长期使用温度 |
-50°C to +150°C (Class F) |
适应严苛温度环境 |
阻燃等级 |
UL 94 V-0 |
高等级阻燃,安全性核心保障 |
CTI (相比漏电起痕指数) |
≥ 600 V (通常为材料组I) |
高耐漏电起痕,适合高电压/污染环境 |
密度 |
~ 1.8 - 2.0 g/cm³ |
比金属轻,但结构坚固 |
吸水率 |
≤ 0.1% |
低吸湿,性能受湿度影响小 |
四、广泛应用领域
BRA-BOARD® T的综合性能使其成为以下领域的理想选择:
1. 电力电气工程:
o 高/低压开关柜(母线支撑、隔板、绝缘垫块)
o 变压器绝缘件(挡板、撑条、端圈)
o 电机/发电机槽楔、端部绝缘、相间绝缘
o 断路器、接触器、继电器基座及绝缘部件
o 接线端子排、汇流排绝缘
o 电工测试治具、安全工器具(绝缘垫板、挡板)
2. 电子工业:
o 印刷电路板(PCB)测试夹具、钻孔垫板、层压垫板
o 大功率电子设备(变频器、伺服驱动器、UPS电源)的散热器绝缘垫片、结构支撑件
o 半导体制造设备中的绝缘部件
3. 轨道交通:
o 机车、动车组、地铁车辆的高压电气柜绝缘结构件
o 牵引变流器、辅助电源系统的绝缘支撑与隔离
o 控制柜内部绝缘隔板、端子支撑
4. 机械设备制造:
o 机械设备控制柜的绝缘安装板、门板衬板
o 传感器、测量设备的绝缘基座
o 需要绝缘、耐磨、低变形的工作台面或衬板
5. 可再生能源:
o 风力发电机变流器柜、控制柜内部绝缘部件
o 光伏逆变器的绝缘支撑结构
五、为何选择BRA-BOARD® T?
· 德国品质,可靠保障: Brandenburger作为德国老牌绝缘材料制造商,以严谨的工艺和质量控制闻名,确保每一块板材性能一致可靠。
· 性能全面均衡: 在电气、机械、耐热、阻燃、耐化、加工性等方面均达到行业顶尖水平,无显著短板。
· 安全至上: UL 94 V-0阻燃等级是其核心优势之一,为设备安全运行提供高级别的防火保障。
· 经久耐用: 出色的尺寸稳定性、耐热老化性和耐化学性,确保其在严苛工业环境下长寿命服役。
· 设计灵活性: 优异的加工性能赋予工程师更大的设计自由度,易于实现复杂结构。
六、总结
BRA-BOARD® T绝缘层压板代表了工业绝缘材料领域的德国精工水准。它不仅仅是一块绝缘板,更是承载着高电压、大电流、强机械应力、高温差及严苛环境挑战的关键基础材料。其无与伦比的综合性能——顶级的阻燃安全性(V-0)、电气绝缘性、强悍的机械强度、出色的耐热稳定性以及优异的加工性——使其成为电力设备、工业自动化系统、轨道交通装备及精密电子仪器中“安全基石”。对于追求高可靠性、安全性和长期性能稳定性的应用而言,BRA-BOARD® T是工程师值得信赖的选择。在选择绝缘解决方案时,BRA-BOARD® T为应对严苛的工业挑战提供了坚实保障。
