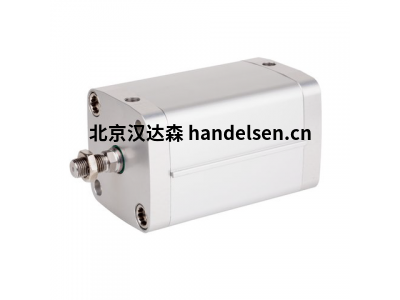

深入解析 Aventics R480627283 气缸：标准系列的中坚力量

在工业自动化领域，Aventics（现隶属于艾默生 Emerson）的名字代表着气动技术、可靠的性能和创新的解决方案。其庞大的产品线中，标准气缸系列 (Standard Cylinder Series) 因其通用性、耐用性和出色的性价比，成为无数自动化应用的核心执行元件。今天，我们将聚焦该系列中一个代表性的型号：R480627283，深入剖析其结构、特性、应用场景，并为您提供同系列的常用型号参考清单。

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

核心解析：Aventics R480627283 气缸详解

型号拆解： R480627283 这个看似复杂的代码，实际上清晰地揭示了气缸的关键规格：

·         R4: 代表这是 Aventics 的“标准气缸”系列 (Standard Cylinder)，采用模块化设计，是应用广泛的系列之一。

·         80: 表示气缸的缸径 (Bore Size) 为 80 mm。缸径直接影响气缸的输出力 (推力/拉力)，80mm 属于中型缸径，能提供相当可观的力量。

·         62: 表示气缸的行程 (Stroke) 为 620 mm (通常后一位省略，实际为 62 x 10mm = 620mm)。行程决定了活塞杆的直线运动距离。

·         7283: 这部分代码定义了气缸的功能选项和附件：

o    7: 通常表示特定的活塞杆密封件材料和/或活塞杆端部螺纹形式 (如外螺纹)。

o    2: 通常表示气缸两端带有标准型缓冲调节 (Adjustable Cushioning)，允许用户根据负载和速度精细调节行程末端的缓冲效果，有效减少冲击和振动，保护气缸和机构。

o    83: 通常表示气缸筒上加工有用于安装磁性开关 (Reed Switch) 的 T 型槽 (Magnetic Sensor Groove)。这是实现位置检测、反馈活塞杆位置以进行行程控制的关键特性。

核心结构与工作原理：
R480627283 属于典型的双作用气缸 (Double-Acting Cylinder)。其核心组件包括：

1.      缸筒 (Barrel): 内部精密加工，提供活塞运动的导向。

2.      活塞 (Piston): 安装在活塞杆上，将气压能转化为机械动能。通常带有密封圈。

3.      活塞杆 (Piston Rod): 传递推拉力到外部负载。采用高强度材料并经过表面硬化处理（如镀硬铬），耐磨耐腐蚀。

4.      前后端盖 (End Caps): 封闭缸筒，包含进排气口和缓冲机构。

5.      密封系统 (Sealing System): 包括活塞密封、活塞杆密封（防尘密封、主密封）等，确保气缸内部气密性，防止泄漏，是长寿命的关键。

6.      缓冲装置 (Cushioning): 型号中的“2”代表可调缓冲，通过节流阀调节缓冲腔的排气速度，实现平稳减速。

7.      磁性开关槽 (Sensor Groove): 型号中的“83”代表T型槽，用于安装磁性接近开关，非接触式检测活塞位置。

工作原理： 压缩空气通过一个进气口（如后腔进气口）进入气缸，推动活塞向前运动（伸出），同时前腔的空气通过排气口排出；反之，当压缩空气通向前腔进气口时，活塞向后运动（缩回），后腔空气排出。双作用设计使其在往复行程中都能输出动力。

核心优势与特点：

·         可靠性： Aventics 严格的质量控制和优质材料（如耐腐蚀铝合金缸筒、硬化钢活塞杆、高性能密封件）确保了 R480627283 在严苛工业环境下的长使用寿命和低故障率。

·         模块化设计： R4 系列高度模块化，安装附件（如脚座、法兰、耳环）、活塞杆端部接头（如内/外螺纹、叉头、球头）、磁性开关等都可以灵活选配，适应各种安装和连接需求。

·         高效缓冲性能： 可调气缓冲（代码“2”）是其显著优势，有效吸收行程末端的动能，显著降低冲击、噪音和振动，保护气缸自身和连接的机械设备，提高系统稳定性和寿命。

·         便捷的位置检测： 集成T型槽（代码“83”）使安装磁性开关变得极其简单可靠，是实现自动化控制回路（如到位检测、顺序控制）的条件。

·         强劲的输出力： 80mm 的缸径在标准工作压力（通常 6 bar）下能提供可观的推拉力（理论推力约 3000N @6bar），满足中等负载驱动需求。

·         广泛的适用性： 设计符合 ISO 15552 标准（前身为 ISO 6431, VDMA 24562），在安装尺寸、接口上具有很好的互换性和兼容性。

典型应用场景：
凭借其可靠性和通用性，R480627283 广泛应用于需要中等推拉力、较长行程（620mm）和精确位置控制的自动化场合：

·         物料搬运： 升降平台、传送带分拣推杆、工件夹紧/松开装置。

·         包装机械： 封箱机推头、装盒机推杆、贴标机压辊升降。

·         汽车制造： 焊接工装夹具、涂胶设备阀门开关、装配线定位挡停。

·         食品饮料加工： 灌装阀启闭、盖子压合、产品分道装置。

·         机床自动化： 工件夹紧、门开闭、刀具交换机构。

·         印刷设备： 纸张堆垛整理、滚筒离合压。

Aventics R4 标准气缸系列常用型号参考列表

以下列表基于缸径（32mm, 40mm, 50mm, 63mm, 80mm, 100mm, 125mm）和常见行程范围，以及类似 R480627283 的功能组合（带可调缓冲和磁性开关槽）进行列举。实际选型需根据具体需求（如安装方式、活塞杆端部形式、特殊密封要求、速度要求等）确定终完整型号。

重要说明：

1.      型号后缀 (7283): 此列表默认使用了与 R480627283 相似的功能后缀 7283（代表带可调缓冲和T型磁性开关槽）。实际型号后缀会根据具体选配（如活塞杆端部形式、密封件材质、有无导向杆等）而变化，例如 7083 (基本缓冲+磁性槽)， 7483 (其他选项+磁性槽) 等。

2.      行程范围： 表格仅列出部分常用行程示例。R4 系列提供非常广泛的行程选择，从极短的 1mm 到数米长行程（具体大行程取决于缸径和结构）。选型时务必查阅新样本确认可用行程。

3.      理论出力： 表中推力/拉力为理论计算值 (推力 F = P * A_piston, 拉力 F = P * (A_piston - A_rod))。实际可用出力会因摩擦力、背压、速度等因素而略低于理论值。精确计算需考虑效率系数（通常取 0.8-0.9）。

4.      安装附件： 型号本身通常不包含安装附件（如脚座 MF, 前法兰 FF, 后法兰 RF, 耳环式 CE, 中间耳轴 MT）。这些附件需根据实际安装方式额外选配。

5.      活塞杆端部： 标准形式是外螺纹（如代码7可能代表 M10x1.25 或 M16x1.5 等），也可选配内螺纹、叉头、球头等接头形式，对应不同的后缀代码。

6.      特殊选项： R4 系列还提供多种特殊选项，如耐高温密封（高可达 150°C）、耐腐蚀版本（不锈钢活塞杆、特殊涂层）、带锁定装置、双活塞杆、短型设计等，这些都有特定的型号后缀标识。

选型与应用建议

1.      明确需求： 首要任务是确定应用所需的推力/拉力、行程、运动速度、工作频率、安装空间限制和环境条件（温度、湿度、介质、粉尘、腐蚀性）。

2.      缸径选择： 根据负载、摩擦力和所需加速度计算所需推力/拉力，再结合工作气压选择合适的缸径。务必留有一定的安全系数（通常 1.5-2 倍）。R480627283 的 80mm 缸径是中等负载应用的常见选择。

3.      行程确定： 确保行程满足机械动作要求，并考虑可能的制造公差和安装误差。长行程（如 620mm）需特别注意活塞杆的刚度和可能的弯曲（细长比），必要时考虑使用带导向杆的气缸或外部导向。

4.      缓冲配置： 对于中高速或负载较大的应用（R480627283 带可调缓冲），可调缓冲是强烈推荐甚至必需的。它能有效保护设备。如果速度很低且负载很轻，基本缓冲或橡胶缓冲可能足够（对应不同后缀）。

5.      位置检测： 绝大多数自动化应用需要位置反馈。选择带 T 型槽（如后缀含 83）的气缸并配合 Aventics 或其他兼容品牌的磁性开关（接近开关）是常用、可靠的方案。

6.      安装方式： 根据机器结构选择合适的安装附件（脚座、法兰、耳环、耳轴），确保气缸受力良好，避免侧向力导致活塞杆过早磨损或密封损坏。

7.      气源处理： 为气缸配备三联件（过滤器、减压阀、油雾器）至关重要。清洁、干燥、压力稳定的压缩空气和适当的润滑能显著延长气缸寿命。

8.      速度控制： 在气缸的进气口和/或排气口安装单向节流阀（Speed Controller）是控制活塞运动速度、实现平稳运行的有效手段，特别是对于缓冲难以优化的场合或需要精细调速的地方。

9.      参考资料： 强烈建议在终选型和订购前，查阅 Aventics (Emerson) 发布的新版 R4 标准气缸产品样本、技术手册或在线选型工具。 这些资料提供精确的尺寸图、性能参数、型号代码定义、允许的力和力矩、寿命曲线、安装指南以及所有可用的选项和附件信息。

总结

Aventics R480627283 气缸是 R4 标准系列中一款性能出色、功能完备的 80mm 缸径、620mm 行程双作用气缸。其模块化设计、坚固耐用的构造、高效的可调气缓冲和集成的磁性开关槽，使其成为处理中等负载、需要精确位置控制和可靠运行的各种工业自动化应用的理想选择。理解其型号编码规则（R4-80-62-7283）是掌握其关键特性的钥匙。

通过本文提供的型号列表，您可以快速定位同系列中其他常用缸径和行程的标准气缸型号（均配置了可调缓冲和磁性开关槽）。请牢记，实际选型是一项系统工程，务必结合具体应用需求，并充分利用 Aventics (Emerson) 提供的丰富技术资源进行精确选择和配置。R480627283 及其所属的 R4 系列，凭借其可靠性和灵活性，将继续在全球自动化生产线中扮演着角色。
