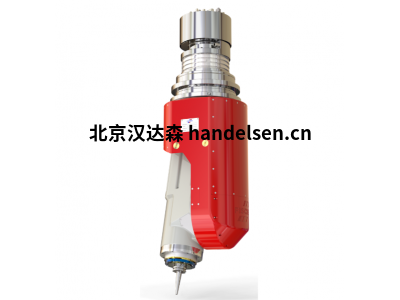

fischer摆头铣削头S19i系列
| 孙粗 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
FISCHER 的摆头作为一个带有铣削主轴的系统集成，将为您提供大的收益--因为FISCHER 有大量多样的主轴和摆头组合供选择，涵盖了客户的各种应用工况，为您提供了充分的灵活性。
摆头紧凑的旋转轴和摆轴经过精心的设计，具有佳的减振效果，在拥有紧凑尺寸的同时确保了大的刚性。旋转轴和摆轴中的强大驱动实现了大的加速度 -， 高扭矩的刹车确保了绝对的稳定性。精密轴承和直接光学测量系统确保了大的精度。
FISCHER 铣削头S19i——精确的铣削技术
铣削头S19i
应用 模具（3+2轴）
重量 225Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 163Nm
C轴电机最大扭矩 318Nm
C轴制动扭矩/ C轴抱夹扭矩 1'900Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±110°
A轴电机额定扭矩 110Nm
A轴电机最大扭矩 404Nm
A轴制动扭矩/A轴抱夹扭矩 1'900Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
FISCHER 铣削头D20——全球标准
铣削头D20LITE
应用 模具，航空航天
重量 395Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 543Nm
C轴电机最大扭矩 1'030Nm
C轴制动扭矩/ C轴抱夹扭矩 油压 3'000 / 气压 2'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 543Nm
A轴电机最大扭矩 1'030Nm
A轴制动扭矩/A轴抱夹扭矩 油压 3'000 / 气压 2'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
FISCHER 铣削头D20STD
应用 模具
重量 524Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 782Nm
C轴电机最大扭矩 1'540Nm
C轴制动扭矩/ C轴抱夹扭矩 7'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 726Nm
A轴电机最大扭矩 1'370Nm
A轴制动扭矩/A轴抱夹扭矩 2'000(4'000)Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
FISCHER 铣削头D20MAX
应用 模具
重量 580Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 782Nm
C轴电机最大扭矩 1'540Nm
C轴制动扭矩/ C轴抱夹扭矩 7'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 1'086Nm
A轴电机最大扭矩 2'060Nm
A轴制动扭矩/A轴抱夹扭矩 4'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
FISCHER 铣削头D27——大功率
铣削头D27STD
应用 航空航天
重量 1'130Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 3'000Nm
C轴电机最大扭矩 5'000Nm
C轴制动扭矩/ C轴抱夹扭矩 6'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 3'000Nm
A轴电机最大扭矩 5'000Nm
A轴制动扭矩/A轴抱夹扭矩 6'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
FISCHER 铣头D27MAX
应用 航空航天
重量 1'471Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 4'000Nm
C轴电机最大扭矩 8'200Nm
C轴制动扭矩/ C轴抱夹扭矩 8'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 3'900Nm
A轴电机最大扭矩 7'300Nm
A轴制动扭矩/A轴抱夹扭矩 8'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
匹配的主轴：
FISCHER D27MAX - 100 / 8000 / 93.00 / 444.00
FISCHER D27MAX - 100 / 15000 / 63.00 / 300.80
FISCHER D27MAX - 100 / 20000 / 150.00 / 96.00
FISCHER D27MAX - 100 / 20000 / 50.00 / 251.00
