UNIMEC 梯形螺旋千斤顶 TP TPR 操作规范

田永福 QQ：2850590589   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

易用性和高可靠性使UNIMEC梯形螺旋千斤顶适用于各种用途。它们可以用来提升、拉动、移动或调整任何类型的负载，具有其他搬运方法难以达到的同步性。UNIMEC梯形螺旋千斤顶是不可逆的，也就是说，它们可以支撑其施加的负载，而不需要任何制动或其他锁定系统。

螺旋千斤顶可以单独使用，也可以成组使用，与轴、接头和/或斜齿轮箱适当连接。它们可以由不同的马达驱动:交流或直流的电动马达，以及液压或气动马达。它们也可以手动驱动或用任何其他类型的传动装置驱动。UNIMEC还可以生产定制设计的螺旋千斤顶，以满足所有要求。

UNIMEC梯形螺旋千斤顶是采用创新技术设计和制造的，以提供一种符合传动装置技术水平的产品。最高的质量和37年的经验能够满足苛刻和复杂的要求。外表面经过机器加工，零件组装时要特别小心，以便应用支架、法兰、销或项目可能需要的任何其他部件。即使在艰苦的工作条件下，双导轨在整个产品线中的应用也提供了非常好的运行效率。特殊的密封系统使内齿轮能够在润滑剂中运行，这保证了它们的长寿命。

间隙梯形螺旋千斤顶

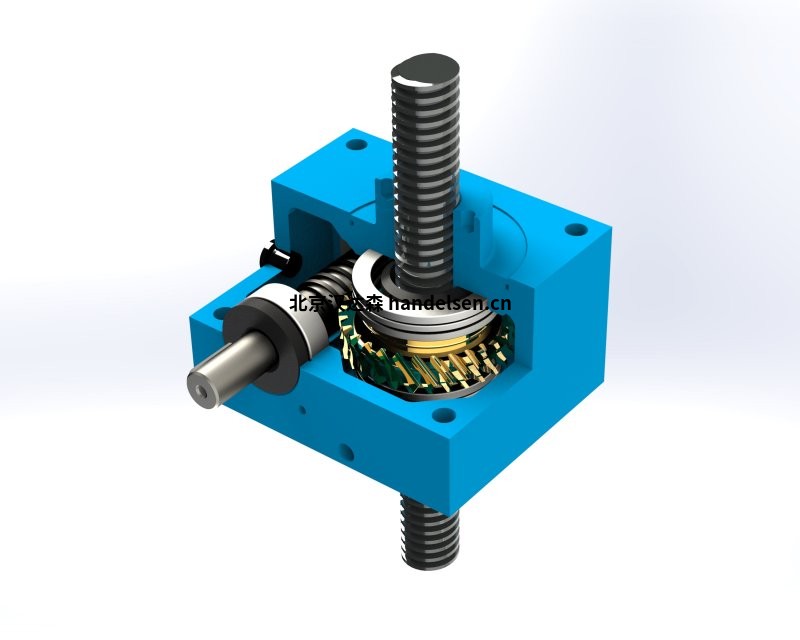

蜗杆的齿隙
蜗杆-蜗轮联轴器的齿隙很小。由于减速比和从旋转运动到平移运动的转换，在螺纹轴的线性定位中，该间隙变成小于0.05mm的误差。

TP型号中的横向间隙
螺纹轴和蜗轮联轴器存在一个自然且必要的横向间隙，如下图中的A所示。双系列导轨的使用允许最小化所述间隙的实体，同时保持主轴和支撑螺母轴线对齐。联轴器上的角侧隙在主轴端配件上转化为线性度量，其值取决于螺旋千斤顶的尺寸，并随着主轴本身的长度而增长。牵引载荷有助于减少这种齿隙，而压缩载荷则会产生相反的效果。

TPR模型中的横向间隙
在TPR型号中，主轴和蜗轮通过双销锁定。UNIMEC通过合适的机器进行该操作，该机器在两次钻孔和随后的销插入过程中保持两个部件的轴线重合。因此，螺纹主轴旋转时，同心度误差导致的振动最小。为了正确操作，用户必须提供能够保持主轴和导螺母对准的解决方案。如在下面的附图中可以看到的，导向装置可以在外部或者直接包含导螺母的结构。

轴向间隙
在B中，螺纹轴及其支撑螺母(蜗轮或丝杠螺母)之间的轴向间隙是由这种联轴器固有的必要公差造成的。为了便于施工，只有在荷载改变其施加方向的情况下才是重要的。对于可能存在往复牵引和压缩负载的应用，因此需要补偿轴向间隙，可以应用间隙减小系统。在任何情况下都不得强制减少轴向间隙，以避免螺钉和支撑螺母被卡住。

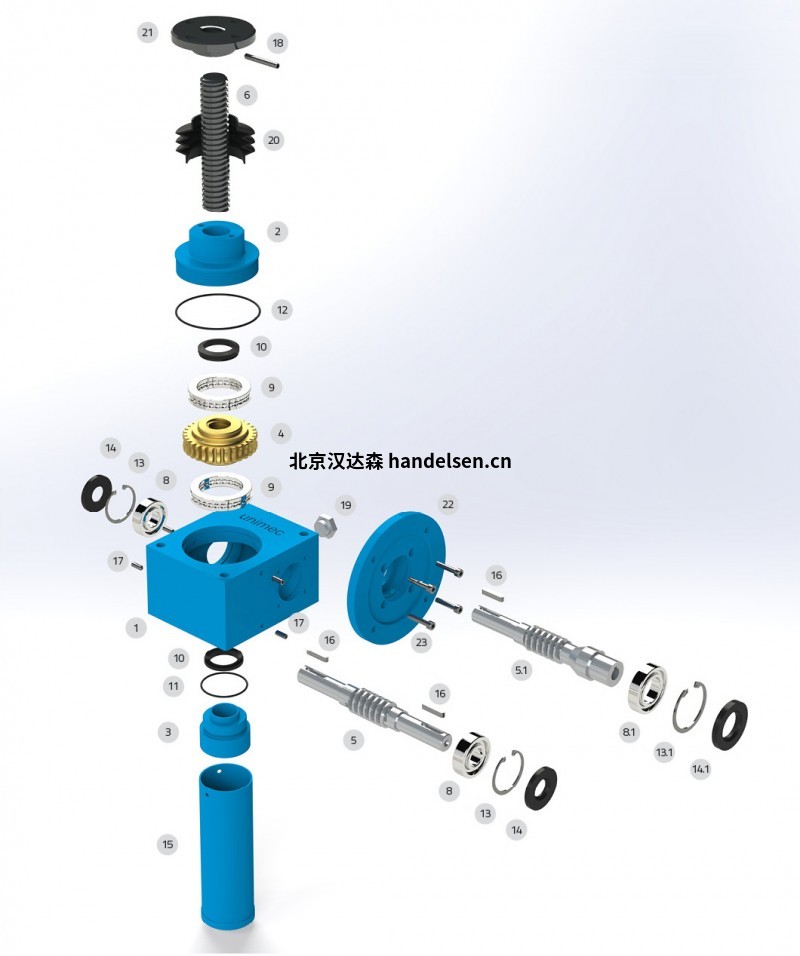

TP系列

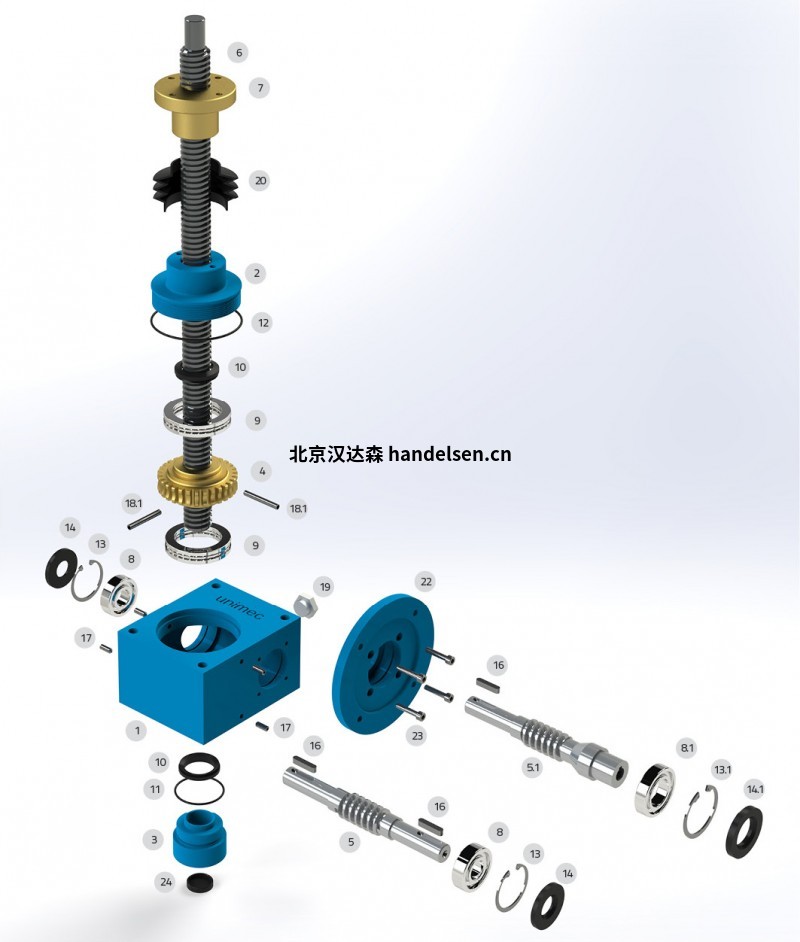

TPR系列

梯形螺旋千斤顶

机动操作
电机可用于该系列的所有千斤顶。作为标准产品，对于IEC统一电机，可以将它们直接连接到尺寸在204和8010之间的螺旋插孔。可以为液压、气动、无刷电机以及直流电机、永磁电机、步进电机和其他特殊电机制造特殊法兰。在无法直接驱动螺旋千斤顶的情况下，可以通过钟形罩和接头进行连接。在特殊情况下，也可以将183号和8010号以上的尺寸机动化。在单位使用系数的情况下，功率曲线根据尺寸、比率、动载荷和线速度确定每个螺旋千斤顶的输入功率。

手控
该系列的所有螺旋千斤顶都可以手动操作。显然，通过进一步减小螺旋千斤顶或增加手轮半径，可以手动操作更大的负载。

旋转方向

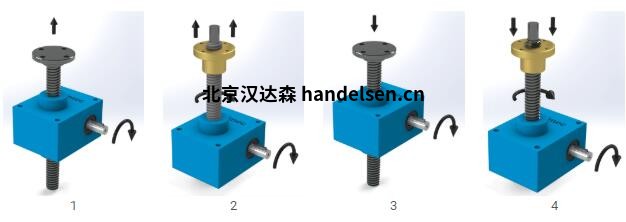

下图显示了旋转方向和各自的线性运动。在标准条件下，UNIMEC提供配有右旋蜗杆的螺旋千斤顶，与图1和图2所示的运动相对应。根据要求，可以具有左旋蜗杆，这与图3和图4中所示的运动相对应。螺纹轴和左旋或右旋蜗杆之间的组合导致下表中列出的四种组合。我们提醒，UNIMEC的标准产品不包括电动左旋蜗杆。

型号：183 204 306 407 559 7010 8010 9010 10012 12014 14014 16016 20018 25022

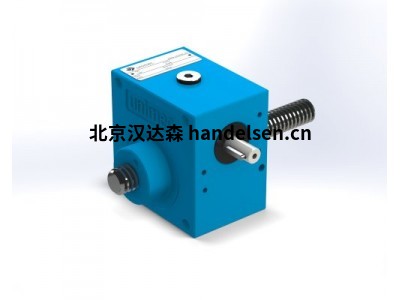

TP系列

1 ton - 10 kN

材料

一般特征

具体特征

欧拉定律(安全系数= 2；动态压缩负载)
极限载荷1(红色)- 2(蓝色)- 3(绿色)
C =载荷[kN]
L =梯形螺杆总长度[mm]

电机型号

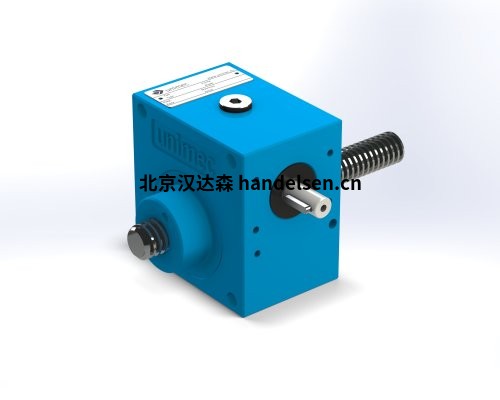

TPR系列

1 ton - 10 kN

材料

一般特征

具体特征

欧拉定律(安全系数= 2；动态压缩负载)
极限载荷1(红色)- 2(蓝色)- 3(绿色)
C =载荷[kN]
L =梯形螺杆总长度[mm]

电机型号
