称重传感器用于测量重量，是我们日常生活的一个组成部分。其随处可见，例如在超市柜台或是高速公路上。当然，您通常不能立即识别，因为它们隐藏在仪器中。

称重传感器 通常由带有 应变片 的弹性体组成。弹性体通常由钢或铝制成。其非常结实，具有非常小的弹性。正如名词“弹性体”所言，钢或铝在负载下产生一定量的变形，但随后会返回到初始位置，弹性地响应每次负载。这些极小的变化可以采用应变片获得。应变仪的变形由分析电子仪器解释以确定重量。

要了解最后一点，我们需要更详细地解释应变片：它们是电导体，以蜿蜒的方式牢固地附着在基底上。当基底被拉动时，它和电导体就会一起更长。当其收缩时，变短。这将导致电导体中的电阻改变。该应变可以在此基础上确定，因为电阻随应变而增加并随之收缩而减小。

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

应变片牢固地固定到到弹性体上，因此它经历相同的运动。对于称重传感器来说，这些应变片被布置在惠斯登电桥中（见图）。这意味着四个SG连接，组成一个桥路，并且被测量的力的方向与测量栅丝相应对齐。

如果一个物体放置在称重传感器上或悬挂在其上，则可以确定物体的重量。 称重传感器的预期负载总是沿着地球中心的方向，即重力方向。 也就是只能获得载荷重力方向的力分量。而 力传感器 不是这样，尽管设计类似。力传感器可以获取所有方向上发生的载荷。 与地球引力的方向和安装方式无关。

称重传感器类型

称重传感器有多种类型，适合不同的应用。常用的包括：

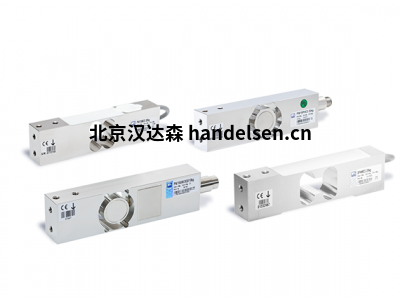

• 单点称重传感器: 一般用于平台秤，其放置在重物的下方。
• 弯曲梁称重传感器: 多个称重传感器放置在钢结构下方，并从上方加载重物。
• 压向力传感器: 多个大量程称重传感器放置在钢结构下方，并从上方加载重物。
• 拉向力称重传感器: 重物悬吊在一个或多个传感器下方。

许多称重传感器还有其他特性，如特殊设计或特性等，这取决于不同的应用，例如，如果系统需要每天彻底清洁。 称重传感器需要更高的防护等级和密封性等。

称重传感器也可以根据信号传输的类型进行分类：数字称重传感器内置电子元件，用于处理测量结果并显示和传输。 对于模拟称重传感器，则需要附加设备 - 测量放大器。

四个应变计固定在下面的称重传感器上，当施加力时发生最大的变形。 箭头方向即为力的应用方向。

PW25

PW25P

PW29

PW29P

PW15AH

PW15B

PW15PH

SP4M

PWS

PWSE

PW4M

PW4M -OP

PW10A

PW12C

PW16A
