意大利SPEEDYBLOCK工装夹具支撑衬套硬化和研磨钢

强化长寿命系列：热锻件，以及硬化和磨削的枢轴和衬套使该系列适用于重载和长使用寿命。应用:用于中型和重型夹紧工作、焊接夹具、木工工作、模具以及通常需要高夹紧力和运动重复性强的情况。切换机制：与以前的垂直增强系列相同的特性和应用。这些机构的设计更加通用，可以焊接不同的零件和附件并组成您的夹具，以更好地满足所有类型的夹具需求。该系列通常用于中型和重型夹紧工作、焊接夹具、木工工作、模具以及通常需要高夹紧力和运动重复性强的情况。



2、意大利SPEEDYBLOCK工装夹具产品应用

控制杆和夹紧杆向相反方向移动。当获得夹紧时，控制杆处于水平位置。可提供40至620 daN的夹紧力。性能：零件由表面硬化钢板制成。硬化和回火支撑枢轴。支撑衬套（适用于350 daN及以上的尺寸）经过表面硬化和研磨。表面处理：镀锌。工具的形状确保夹紧和控制杆之间的安全距离，防止操作员的手指在工具打开过程中被卡住。夹紧杆在锁定位置被引导，以增加任何侧向运动的稳定性。为了防止振动引起的意外打开，该系列的一些工具配备了称为“安全装置”的装置，适用于将夹具保持在关闭位置。

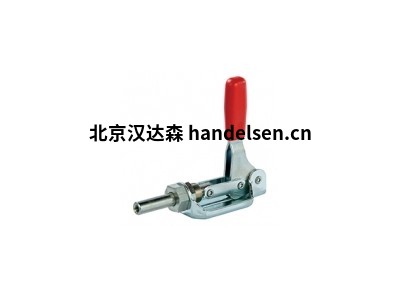

3、意大利SPEEDYBLOCK工装夹具原理

在这个系列中，控制杆的圆周运动转化为推杆的直线运动。除120/AS和300/AS型号外，该系列通过推或拉工作和夹紧。轻型系列满足80至720 daN的夹紧要求，而重型系列则满足120至4500 daN的夹紧要求。轻型系列：推杆、导套和其他镀锌钢板零件。ASD/ASS型号的主要特点是施力点低，并且垂直方向的阻力非常小。80-165-340/AS型可以通过外螺纹进行正面安装，使控制杆能够旋转到最有利的使用位置。支架增加了应用范围。对于重型系列：尺寸70的底座由黑色涂漆黄铜制成。





4、意大利SPEEDYBLOCK工装夹具优点

①材质：磷化钢

②枢轴：硬化和研磨钢

③支撑衬套：硬化和研磨钢

④手柄：红色聚氨酯，耐油、油脂和其他化学试剂

⑤性能：A型，带开放式夹紧杆和两个法兰垫圈

⑥E型带孔眼夹紧杆以插入主轴

⑦特点和应用：夹紧杆和控制杆是锻造的

⑧夹紧杆的导向是可调的



5、意大利SPEEDYBLOCK工装夹具信息

①常用于锁定容器门和盖子用途

②对于轻载系列，保持强度为160至750 daN

③安装面平行于受力方向

④手柄在夹紧状态下与安装面平行

⑤组装时滑动面涂有润滑脂

⑥钢，镀锌/不锈钢AISI304

⑦聚氨酯，红色

⑧耐油、油脂和其他化学品
