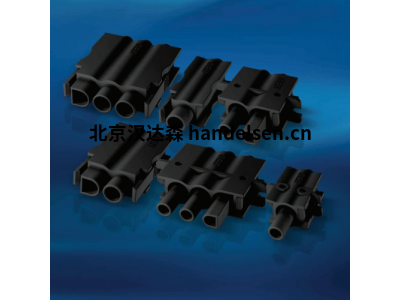

GES多极高压连接器MCS系列快速简便的组装

GES多极高压连接器MCS系列优势：

非常高的防护等级

小尺寸

机械编码

凹陷触点

快速简便的组装

坚固的外壳

最高质量的绝缘组



GES多极高压连接器MCS系列特征：

工作电压：5 kV DC

测试电压：8kV

标称电流：4.5 A。

极数：2/4/6

连接方式：焊接或压接

连接横截面：0.15 - 0.38 mm2

防护等级：IP 68

可燃性等级：UL94 V-0



GES多极高压连接器MCS系列技术参数：

锁型:螺帽

安装装置插座类型:圆形法兰

材质:黄铜 (CuZn)

表面:镍 (Ni)

防护等级:（插入时）根据DIN EN 60529 :IP68

工作温度:-30°C至+80°C

触点 0.7 毫米

连接技术：焊接/拧紧

标称电流：4.5 A。

体积电阻：<0.7 m?

触点直径：0.7 毫米

导体尺寸：0.15-0.38 mm2 (AWG 26 - 22)

材质：黄铜（CuZn）

表面：金（Au）

插拔次数：≥5000

隔离插件：

极数：2、4、6

隔离材料：PBT

可燃性等级：UL94 V-0

工作温度：-40°C至+150°C

CTI 值：600

绝缘组别：I (DIN IEC 60664)

介质单芯最大直径：1.6 mm



GES多极高压连接器MCS系列型号：



GES MCS 205

GES MCS 405

GES MCS 605

GES除了在能源分配基础设施中的经典用途外，在高压下传输电流在各种资本密集型和复杂的高科技制造，应用和测试操作中是一个重要的过程。其中许多操作依赖于"电离辐射"，其中动能或量子能足以操纵或穿透原子形成。

紫外线、X射线、电子和伽马辐射或等离子体的产生需要提供非常高的加速度电压，这在半导体和微电子、分析和检测、医疗和生物技术、材料加工和测试/测量以及粒子和核物理学的各种操作中

很常见。



GES我们专注于仪器高压互连，专注于关键的脉冲和精密应用，并提供高达100 kV的单引脚、多引脚、混合或隔离式的广泛性能选择，并在全球范围内快速

交付。



GES半导体技术和微电子多年来一直是电工产品关键元器件的重要资源。光刻、平面化、植入和相关测量技术等物理过程在半导体制造中发挥着重要作用。生产机器和流程通常非常复杂，需要高水平的质量、可靠性和性能。 M系列，MC系列和100系列的GES连接器多年来一直用于半导体生产和半导体研发，即制造用于光学光刻或电子束光刻的掩模。半导体行业的一些应用需要非常具体的连接器特性。在标准连接器之下，GES还开发了定制连接器，以满足高度个性化性能的要求。







GES半导体技术和微电子多年来一直是电工产品关键元器件的重要资源。光刻、平面化、植入和相关测量技术等物理过程在半导体制造中发挥着重要作用。生产机器和流程通常非常复杂，需要高水平的质量、可靠性和性能。 M系列，MC系列和100系列的GES连接器多年来一直用于半导体生产和半导体研发，即制造用于光学光刻或电子束光刻的掩模。半导体行业的一些应用需要非常具体的连接器特性。在标准连接器之下，GES还开发了定制连接器，以满足高度个性化性能的要求。





ES高压 - 我们连接高压。

GES High Voltage, Exhibition Booth

GES高压是一家优质高压连接器制造商，位于美国纽约和德国慕尼黑（总部）附近。GES在精密设备和设施中传输高达100 kV DC的电压，在从半导体到同步加速器的高科技市场中建立。







GES高压提供多种高压连接器，具有多种配置，并设计了特定于应用的定制和修改。GES产品受到全球苛刻客户的青睐，被认为是工业和科学敏感应用中高度可靠和精心设计的解决方案。





GES典型应用



电子光刻

半导体/微电子

聚焦离子束

分析/检查

电子显微镜

医疗/生物技术

X射线生成

表面/物料搬运

光电 倍增 管

粒子/核物理

静电

高压计量/测试
