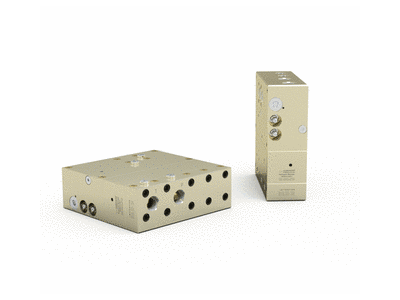

miniBOOSTER增压器HC9D2W 5.2 A 1

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可

　　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

　　在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

　　当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

　　一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

　　压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

　　MiniBOOSTER 产品分类

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

　　A系列HC1W 型号：HC1W1.2A 1

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

　　3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

　　4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

　　型号         增压系数 i          泄流阀                         连接             型号

　　HC9D2W        5.2                   A = (无) / A 型            1            HC9D2W 5.2 A 1

　　HC9D2W版本：5种不同的增强因子

　　密码：20 - 207 bar(入口压力)

　　PH：最大1380 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - Preturn)X i(强化)

　　强化因子与介质2的入口压力有关，表格中的值是在介质2上1巴测量的

　　排水连接：最大10 bar

　　安装：内联管

　　一个模型=没有放泄阀

　　描述

　　HC9D2W是一款不锈钢双重介质单元，能够在高压端提供高达5.6 l / min的流量。 与其他miniBOOSTER型号一样，HC9D2W将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。

　　出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力，HC9D2W是一个重量为25公斤的紧凑型设备。

　　流速

　　Intensification factor

　　iMax. outlet flow

　　l/minMax. inlet flow

　　l/min

　　5.25.630.0

　　7.14.130.0

　　10.13.030.0

　　12.22.430.0

　　15.02.030.0

　　外形尺寸

　　功能

　　基本操作在功能图中进行了说明。 介质1通过输入口自由流过驱动LP活塞的双稳态阀BV1。 介质2从吸入口IN吸入，通过止回阀2×KV1，并通过2×KV2泵送到高压侧H.在这种情况下，通过增压器的最大流量实现了快进功能。

　　当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏而导致高压侧压力下降，HP1和HP2将自动运行以保持最终压力。

　　外形尺寸

　　连接类型

　　ConnectionIN / RH1 & H2S1 & S2D1 &D2

　　11/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP

　　最大拧紧扭矩BSPP

　　IN / RH1 & H2S1 & S2D1 & D2

　　1/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP

　　with steel washer13.0 da/Nm2.5 da/Nm13.0 da/Nm2.0 da/Nm

　　with aluminium washer7.0 da/Nm––2.0 da/Nm

　　with cutting edge13.0 da/Nm–13.0 da/Nm2.0 da/Nm

　　高压适配器

　　Ordering CodeMale connection 1Female connection 2Max. pressureTightening torque

　　6DW-816M30 x 1.51/2" BSPP 800 bar250 Nm

　　6DW-817M30 x 1.513/16" - 16 UNF1380 bar250 Nm

　　6DW-819M30 x 1.53/4" - 16 UNF2070 bar250 Nm

　　6DW-820M30 x 1.51/4" NPT1380 bar250 Nm

　　流体

　　介质1：认可的液压油，乙二醇溶液(Min> 5%)

　　介质2：液压油，乙二醇，水，海水

　　物料

　　车身和内部部件：不锈钢316 W.1.4404 - 材料证书3.1根据要求

　　动态密封表

　　CodeMedia 1 & 2Outlet pressure

　　HHH-PUR / H-PURMax 800 bar HP

　　HPH-PUR / PEEKMax 1380 bar HP

　　EEEPDM / EPDMMax 500 bar HP

　　EPEPDM / PEEKMax 1380 bar HP

　　PPPEEK / PEEKMax 1380 bar HP
