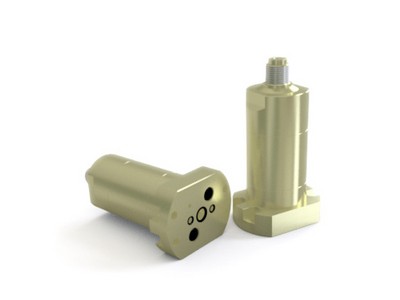

miniBOOSTER增压器HC63-013 8.2 A 1



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|增压器
  • 公司荣誉| 已通过认证
供应产品分类
  • 暂无分类
本页信息为miniBOOSTER原厂生产的产品“miniBOOSTER增压器HC63-013 8.2 A 1”产品信息,如您想了解更多关于“miniBOOSTER增压器HC63-013 8.2 A 1”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌miniBOOSTER 有效期至长期有效 最后更新2020-09-29 17:20
浏览次数38

miniBOOSTER增压器HC63-013 8.2 A 1

高伟
QQ:2853369888  点击这里给我发消息
手机:17710704891
电话:010-64714988-215
传真:010-64714988668
邮件:tk5@handelsen.cn
高伟邮箱:tk5@handelsen.cn电话:010-64714988-215
   miniBOOSTER增压器HC63-013 8.2 A 1

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

minibooster增压器

MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列




  型号        增压系数 i   泄流阀                  连接     型号

  HC63-013  8.2       A = (无) / A 型           1          HC63-013 8.2 A 1

  主要特征

  自动启动(顺序阀)

  高压 - 高达800 bar(11,600 psi)

  快速灌装 - 系统流量达300 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  从旁路切换到强化流程

  最大入口压力= 345bar

  可调出口压力

  安装:内联管或法兰

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC63-013在线增强系统设计用于增加泵的液压压力。 它只在需要时运行,以节省能源。

  该系统通过能够在高压下提供流动而是动态的。

  该系统的功能简单,但聪明。 当工作负荷的背压达到接近泵最大压力的设定值时,液压油直接从泵旁路到最大流量的工作负荷。

  一个顺序阀打开并将油引导至增压器,这使得压力升高。 最大泵压和高压之间的转换在没有用户介入的情况下发生,并确保所有时间的工作负荷将以相对于所需高压的最高速度被驱动。

  安装一个安全阀来控制系统可以输出的最大允许压力,允许增压器在确定的压力下产生更高的最终压力。

  简易安装

  HC63-013有四个安装孔用于贯穿螺栓安装。 四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。 所有的表面都是电镀的,具有良好的保护和精细的表面光洁度。

  HP法兰安装是可选的。 此外,为了实现更高的流量,可以使多个HC63增压器进行法兰连接。

  Typical Applications

  Mobile attachments (motors - steering systems - cutters - crushers - shears), off highway equipment, injection molding machines and hydraulic presses. Applicable to machines with insufficient pump capacity to prevent machine stoppage when peak pressures occur.

  Flow rates

  Intensification factor

  iMax. intensified outlet flow

  l/minMax. by-pass pump flow

  l/min

  1.264,5300

  1.555.5300

  2.048.0300

  2.539.0300

  3.333.0300

  4.027.0300

  4.921.0300

  6.316.5300

  8.213.5300

  外形尺寸 63-013-120-00

  功能图

  连接类型

  ConnectionP / T / ZHDrawing

  11" BSPP1" BSPP

  11" BSPPFlange mounting Flange

  最大拧紧扭矩

  P / TH / Z

  1" BSPP1" BSPP

  with steel washer33.0 da/Nm33.0 da/Nm

  with aluminium washer18.0 da/Nm–

  with cutting edge33.0 da/Nm33.0 da/Nm
