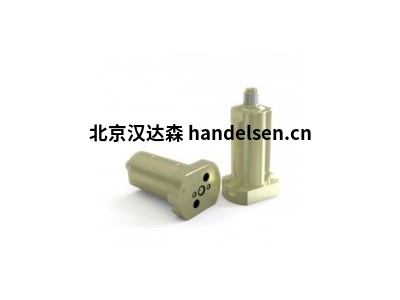

miniBOOSTER增压器HC3-4.0-B-I技术特点



最小起订货量

  • 无限制

您可能还关注相似产品

  • 主营产品|
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为原厂生产的产品“miniBOOSTER增压器HC3-4.0-B-I技术特点”产品信息,如您想了解更多关于“miniBOOSTER增压器HC3-4.0-B-I技术特点”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌miniBOOSTER 有效期至长期有效 最后更新2020-05-22 14:56
浏览次数1083

miniBOOSTER增压器HC3-4.0-B-I技术特点

高艳春
QQ:2850590591  点击这里给我发消息
手机:15201542839
电话:010-64717020-122
传真:010-84786709-666
邮件:sales3@handelsen.cn
高艳春邮箱:sales3@handelsen.cn电话:010-64717020-122
   miniBOOSTER增压器HC3-4.0-B-I技术特点
   MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


 172212401130.jpg.thumb
  型号        增压系数 i   泄流阀                  连接     型号

  HC63-013  8.2       A = (无) / A 型           1          HC63-013 8.2 A 1

  主要特征

  自动启动(顺序阀)

  高压 - 高达800 bar(11,600 psi)

  快速灌装 - 系统流量达300 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  从旁路切换到强化流程

  最大入口压力= 345bar

  可调出口压力

  安装:内联管或法兰

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制




  1.264,5300

  1.555.5300

  2.048.0300

  2.539.0300

  3.333.0300

  4.027.0300

  4.921.0300

  6.316.5300

  8.213.5300

  外形尺寸 63-013-120-00

  功能图

  连接类型

  ConnectionP / T / ZHDrawing

  11" BSPP1" BSPP

  11" BSPPFlange mounting Flange

  最大拧紧扭矩

  P / TH / Z

  1" BSPP1" BSPP

  with steel washer33.0 da/Nm33.0 da/Nm

  with aluminium washer18.0 da/Nm–

  with cutting edge33.0 da/Nm33.0 da/Nm



miniBOOSTER增压器HC21.5A 1
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

 MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


  型号         增压系数 i          泄流阀             连接             型号

  HC2          1.5                     A = (无) / A 型      9            HC21.5A 1

  HC2版本:11个不同的强化因素

  P IN:20-207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN) (强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC2-9是一款紧凑型液压滤芯miniBOOSTER,重量只有1.0公斤。 适用于需要将装置安装在歧管,气缸或其他装置上或其中的特殊应用场合。

  HC2-9将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

  流量

  Intensification factor

  iMax. outlet flow

  l/minMax. inlet flow

  l/min

  1.21.28.0

  1.51.08.0

  2.02.012.0

  2.82.213.0

  3.22.515.0

  4.02.014.0

  5.01.614.0

  6.61.313.0

  9.00.913.0

  13.00.612.0

  20.00.312.0

  外形尺寸

  功能

  基本操作在功能图中进行了说明。 油通过方向阀CV进入IN端口,通过止回阀KV1,KV2和DV自由流动到高压侧H.在这种情况下,通过增压器的最大流量实现了快速前进功能。

  当在高压侧H达到泵压时,阀KV1,KV2和DV将关闭。 最终压力将由摆动泵单元OP实现。 当达到高压侧H的最终压力时,装置将自动失速。 如果由于消耗或泄漏导致高压侧压力降,则OP阀将自动运行以保持最终压力。


miniBOOSTER增压器HC9D2W 5.2 A 1
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

  MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


  型号         增压系数 i          泄流阀                         连接             型号

  HC9D2W        5.2                   A = (无) / A 型            1            HC9D2W 5.2 A 1

  HC9D2W版本:5种不同的增强因子

  密码:20 - 207 bar(入口压力)

  PH:最大1380 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - Preturn)X i(强化)

  强化因子与介质2的入口压力有关,表格中的值是在介质2上1巴测量的

  排水连接:最大10 bar

  安装:内联管

  一个模型=没有放泄阀

  描述

  HC9D2W是一款不锈钢双重介质单元,能够在高压端提供高达5.6 l / min的流量。 与其他miniBOOSTER型号一样,HC9D2W将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。

  出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力,HC9D2W是一个重量为25公斤的紧凑型设备。

  流速

  Intensification factor

  iMax. outlet flow

  l/minMax. inlet flow

  l/min

  5.25.630.0

  7.14.130.0

  10.13.030.0

  12.22.430.0

  15.02.030.0

  外形尺寸

  功能

  基本操作在功能图中进行了说明。 介质1通过输入口自由流过驱动LP活塞的双稳态阀BV1。 介质2从吸入口IN吸入,通过止回阀2×KV1,并通过2×KV2泵送到高压侧H.在这种情况下,通过增压器的最大流量实现了快进功能。

  当达到高压侧H的最终压力时,装置将自动失速。 如果由于消耗或泄漏而导致高压侧压力下降,HP1和HP2将自动运行以保持最终压力。

  外形尺寸

  连接类型

  ConnectionIN / RH1 & H2S1 & S2D1 &D2

  11/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP

  最大拧紧扭矩BSPP

  IN / RH1 & H2S1 & S2D1 & D2

  1/2" BSPPM30 x 1.51/2" BSPP1/8" BSPP

  with steel washer13.0 da/Nm2.5 da/Nm13.0 da/Nm2.0 da/Nm

  with aluminium washer7.0 da/Nm––2.0 da/Nm

  with cutting edge13.0 da/Nm–13.0 da/Nm2.0 da/Nm

  高压适配器

  Ordering CodeMale connection 1Female connection 2Max. pressureTightening torque

  6DW-816M30 x 1.51/2" BSPP 800 bar250 Nm

  6DW-817M30 x 1.513/16" - 16 UNF1380 bar250 Nm

  6DW-819M30 x 1.53/4" - 16 UNF2070 bar250 Nm

  6DW-820M30 x 1.51/4" NPT1380 bar250 Nm

  流体

  介质1:认可的液压油,乙二醇溶液(Min> 5%)

  介质2:液压油,乙二醇,水,海水

  物料

  车身和内部部件:不锈钢316 W.1.4404 - 材料证书3.1根据要求

  动态密封表

  CodeMedia 1 & 2Outlet pressure

  HHH-PUR / H-PURMax 800 bar HP

  HPH-PUR / PEEKMax 1380 bar HP

  EEEPDM / EPDMMax 500 bar HP

  EPEPDM / PEEKMax 1380 bar HP

  PPPEEK / PEEKMax 1380 bar HP


  miniBOOSTER增压系统M-HC增压器

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

 MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


  A 系列M-HC6D系列

  M-HC6D是一个完整的,即可安装的高流量高压增压系统。该系统基于miniBOOSTER HC6D增压器,包括整体式高流量旁路阀和隔离阀。

  PIN = 20-350巴(入口压力)

  PH = 500 bar(出口压力)

  Q = 100L / min

  重量:32.3公斤

  应用

  该系统非常适合移动附件充分利用液压缸快速向前运动的泵容量,并在需要增强(挤压/夹紧)压力时提高压力。典型应用:移动附件(切割机 - 破碎机 - 剪刀)注塑机和液压机。

超强•

系统已完全装运并经过工厂测试,随时可以安装•

提供高流量和高压力•

可用几个集约化比率•

可选和多重连接安排•

  安装选项

  M-HC6D增强系统可以根据您的应用和以下选项进行量身定制。

  M-HC6D-004

  带1/2“BSPPP高压端口的管件或软管安装型式和高压侧安全阀,消除了高压气瓶的临界压力峰值。

  请将您的申请需求发送给我们,以便收到提案。

  B系列M-HC-010

  主要特征

  按需求压力

  电磁铁激活

  高压 - 高达700巴(10,000 psi)

  快速灌装 - 系统流量可达100 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  描述

  M-HC-010在线增强系统设计用于增加泵的液压压力。系统通过电磁线圈激活。操作员完全控制系统,并可以决定是否应该对工作负荷施加压力。

  该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

  安装一个安全阀来控制系统可以输出的最大允许压力,并允许增压器在确定的压力下达到较高的最终压力产生流量。

  简易安装

  M-HC-010配有四个安装孔,用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的,具有良好的保护和精细的表面光洁度。

  典型应用

  移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀),非公路设备,注塑机和液压机。适用于泵容量不足的机器,防止发生峰压时停机。

  C系列 M-HC-011

  主要特征

  按需求压力

  电磁铁激活

  高压 - 高达700bar(10,000 psi)

  快速灌装 - 系统流量可达100 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  描述

  M-HC-010在线增强系统设计用于增加泵的液压压力。系统通过电磁线圈激活。操作员完全控制系统,并可以决定是否应该对工作负荷施加压力。

  该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

  安装一个安全阀来控制系统可以输出的最大允许压力,并允许增压器在确定的压力下达到较高的最终压力产生流量。

  简易安装

  M-HC-010配有四个安装孔,用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的,具有良好的保护和精细的表面光洁度。

  典型应用

  移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀),非公路设备,注塑机和液压机。适用于泵容量不足的机器,防止发生峰压时停机。

  D系列M-HC-012

  主要特征

  按需求压力

  电磁铁激活

  高压 - 高达700bar(10,000 psi)

  快速灌装 - 系统流量可达100 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  最大入口压力= 345bar

  可调出口压力

  描述

  M-HC-012在线增强系统设计用于将泵的液压增加到工作负荷。系统通过电磁线圈激活。操作员完全控制系统,并可以决定是否应该对工作负荷施加压力。

  该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

  安装一个安全阀来控制系统可以输出的最大允许压力,并允许增压器在确定的压力下达到较高的最终压力产生流量。

  简易安装

  M-HC-010配有四个安装孔,用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的,具有良好的保护和精细的表面光洁度。

  典型应用

  移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀),非公路设备,注塑机和液压机。适用于泵容量不足的机器,防止发生峰压时停机。

  E系列M-HC-013

  主要特征

  自动启动(顺序阀)

  高压 - 高达700bar(10,000 psi)

  快速灌装 - 系统流量可达100 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  从旁路切换到强化流程

  最大入口压力= 345bar

  可调出口压力

  描述

  M-HC-013在线增强系统设计用于将泵的液压增加到工作负荷。系统通过电磁线圈激活。操作员完全控制系统,并可以决定是否应该对工作负荷施加压力。

  该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

  安装一个安全阀来控制系统可以输出的最大允许压力,并允许增压器在确定的压力下达到较高的最终压力产生流量。

  简易安装

  M-HC-010配有四个安装孔,用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的,具有良好的保护和精细的表面光洁度。

  典型应用

  移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀),非公路设备,注塑机和液压机。适用于泵容量不足的机器,防止发生峰压时停机。

  F系列M-HC22

  M-HC22现场装置,出口压力可调

  版本:11个不同的强化因素

  密码:20 - 207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)x i(强化)

  附件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  M-HC22是一款小巧的现场设备,重量只有5.0公斤。它非常适用于需要建造和保持高压的各种应用场合。

  M-HC22将提供的压力提高到更高的出口压力,并自动补偿机油消耗量以保持高压。

  M-HC22包含一个减压阀(PRV),用于控制进入增压器部分的进口压力,以及一个可选的孔口,用于将进口流量减至所选增压比所允许的最大值。

  集成的减压阀(PRV)可以保护升压器和高压工具免受过高的压力。无论油箱管路压力如何变化,都能确保稳定的高压。

  G系列M-HC25

  M-HC25用于气缸的快速前进

  版本:11个不同的强化因素

  密码:20 - 207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)×I(强化)

  附件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  描述

  M-HC25是一款小巧的现场设备,重量只有5.0公斤。它非常适用于需要建造和保持高压的各种应用场合。

  M-HC25配有一个平衡阀,通过引导全部进口流量直接通过增压器部分,直至达到设定压力,允许气缸快速向前运动。然后平衡阀打开,增压器开始振荡。

  当高压侧H达到时,M-HC25增压器会自动失速。增压器将不断补偿油耗,以保持高压。出口压力的调节是通过改变供应压力来进行的。

  增压器上可以安装一个可选的节流孔,以将入口流量减至所选增压比所允许的最大值。

  H系列便携式增压器系统 M-HC7

  (高压力达 800 bar)

  说明

  MiniBOOSTER M-HC7 便携式增压器系统设备坚固,其设计可满足工业应用的需求。

  M-HC7 使用提供最小流量为 2 lpm 的任何低压(20 至 200 bar)功率源都可以工作。出口压力可达 800 bar。

  可靠性是设计的主要因素。M-HC7 装配有 10 微米过滤器和可视过滤器状态指示器。服务寿命延长并避免了中断。

  尺寸

  高度:321mm

  宽度:146 mm

  长度:315 mm

  重量:10 kg

  便携性和易用性

  M-HC7 仅 10 Kg 重且带有便利的起重手柄,因此可以任意携带。

  M-HC7 从当前的低压液压开始运行。不需要其他的工具。集成该设备的所有控件都提供了简单和可靠的性能。

  时间就是金钱:M-HC7 可以提供最高流量为 15 lpm 并且其设计确保了在需要增压之前系统容量定向于操作。周期时间最小化。

  多个应用需要设备提供卓越的精度。使用易读的 4” 直径压力表检验出 M-HC7 的许可精度控制在 1% 内。

  规格

  1 个集成手柄

  1 个 HC7 miniBOOSTER 增压器

  1 个泄压阀

  1 个 4/3 手动方向控制阀

  1 个压力过滤器 10 微米

  1 个高压量表 0 - 1000 bar

  1 个顺序阀

  1 个止回阀

  1 个可视过滤器状态指示器

  IN, M, P1 和 T 端口: 1/4” BSPP

  HP 端口:H 1/4” BSPP 锥形 120°

  安装选件

  调节 M-HC7 增压器系统,使之与带有以下选件的应用相匹配。请将申请的应用需求发送给我们。

  • 集成钢板 PP-805(用于危险区域、采矿应用和离岸应用)

  • 电子版阻塞指示器 FIL-NG6-CIE

  • 电磁阀(用于远程控制)

  • 流量控制阀 PA-9F400-S(用于降低双作用液压缸的回流油量)

  • 低压量表 0 – 250 bar

  J系列增压器系统 M-HC6

  (高压力达 500 bar)

  说明

  M-HC6 是一个完备且可立即安装的增压器系统,它的流量大、压力低。该系统基于 miniBOOSTER HC6增压器,包含完整的大流量旁路阀和隔离阀。

  PIN = 20–300 bar

  (进口压力)

  PH = 500 bar

  (出口压力)

  Q = 100 L/min

  重量: 23 kg

  应用

  该系统适合行走配备,以便在必要时充分利用泵容量快进液压缸并增压,获得增压(挤/夹)。典型应用:行走配备(切割机 – 破碎机 - 剪切机)注塑机和液压机。

  • 额外坚固•

  • 提供的系统已组装完毕并经过出厂测试,立即可安装•

  • 提供高流量和高压力•

  • 具备多个增压比•

  • 多种可选连接方式•

  安装选件

  调节 M-HC6增压器系统,使之与带有以下选件的应用相匹配。

  M-HC6-001

  该型号通过法兰直接连接到高压缸。配备 2 个额外的泵端口 P1 和油箱端口 T1(3/8” BSPPP端口)

  M-HC6-002

  该型号通过法兰直接连接到高压缸。配备 2 个额外的泵端口 P1 和油箱端口 T1(1/2” BSPPP端口)

  M-HC6-003

  通过 1/2” BSPPP高压端口进行管道或软管安装

  M-HC6-004

  通过 1/2” BSPPP高压端口进行管道或软管安装,高压侧配有减压阀,为高压缸减轻峰值压力

  请将应用需求发送给我们,我们可为您建议相应的解决方案。



      miniBOOSTER增压器HC3-4.0-B-I技术特点
      MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

 MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


 油增压-HC增压器: HC1系列,HC2系列,HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  A系列 HC1系列

  概述:

  HC1 版本:9种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 800 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH = (PIN – PReturn) i (增压)

  安装:管式管路

  附件:先导单向阀

  A 型 = 没有单向阀

  B 型 = 带单向阀

  G 型 = 直接比例控制

  HC1 miniBOOSTER 液压增压器说明

  HC1 是结构最紧凑的 miniBOOSTER 设备,重量仅为 0.7 kg。适合于安装在工具、 液压泵站, 或其他装装置上。

  HC1 可以将供油压力升高并输出,并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。

  B系列 HC2 系列

  版本: 13 种不同的增压系数

  PIN: 20 – 200 bar (进口压力)

  PH: 最大 800 bar(出口压力)

  PRETURN: 尽量低(至油箱的回压)

  增压比: PH = (PIN – PReturn) i (增压)

  安装:管式管路

  附件:先导单向阀

  A 型 = 没有单向阀

  B 型 = 带单向阀

  G 型 = 直接比例控制

  说明

  HC2 结构紧凑,重量仅为 1.0 kg。对于要求提供和维持高压力的各种应用场合,它是理想之选。

  HC2 可以将供油压力升高并输出,并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。

  C系列HC3

  HC3 版本:11种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 500 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:NG6 (D03) 叠加阀集成系统

  附件:先导单向阀

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  HC3 是 HC2 的一个版本,设计用于 NG6 (D03) 叠加阀集成系统。它结构紧凑,重量仅为 2.5 kg。HC3 标准集成先导单向阀。标准型号的最大出口压力为 500 bar。出口压力的调节通过改变供油压力来实现。

  D系列HC4 系列

  HC4 版本:10种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 800 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:管式管路

  附件:先导单向阀

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  对于要求更大流量的高压液体应用场合,HC4 是理想之选。HC4 结构紧凑,重量仅为 3.7 kg,但出口流量最高可达 7.0 l/min。与 HC2 型号一样,它可以将供油压力升高,并可自动补偿液压油损耗来维持高压。通过改变供油压力调节出口压力。

  E系列HC5系列

  11种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 800 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:管式管路

  附件:集成先导单向阀

  双向高压

  说明

  HC5 是一个双作用miniBOOSTER,集成有两个独立的增压回路。如功能图所示,更改控制阀 CV 的位置可以将增压从一个回路切换到另一个回路。

  对于在单独的工步中需要高压的应用场合,例如双作用液压缸、剪切扩张一体工具,它是理想之选。与 HC2相似,HC5是紧凑型设备,重量仅为3.0 kg。

  F系列HC6

  9种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 800 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:管式管路

  附件:先导单向阀

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  HC6 是一个高流量设备,高压端最高流量可达 13 l/min。与其他miniBOOSTER型号一样,HC6 可将供油压力升高并输出,并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。相对于其流量而言,HC6 是一个紧凑型设备,重量仅为 9.5 kg。

  G系列HC7

  5种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 2000 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:管式管路

  附件:先导单向阀结合

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  HC7 是紧凑式高压设备,可以提供高达 2000 bar 的压力,重量仅为 1.5 kg。对于类似液压泵站的行走应用领域,它是理想之选

  HC7 可以将供油压力升高并输出,并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。选择不同的高压适配器,可以在 HP 端口处获得不同规格的 M22x1.5 螺纹。可按需提供更高压力。

  H系列 HC8

  5种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH:最大 2,000 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i(增压)

  安装:管式管路

  附件:先导单向阀结合

  可连接压力表/传感器

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  HC8 适用于增压后压力高达 2,000 bar 的应用。HC8 是唯一的独立设备,其运行类似于HC2,能够以 20:1 的最高比率提升进口压力,而无需使用外部动力。

  此外,HC8 可以自动补偿高压侧的液压油损耗来维持高压。高压压力与进口压力成正比。HC8 产品结构紧凑。HC8 可以在进口压力为 20 至 200 bar 的范围内工作。还可根据特殊要求提供更高的压力。

  J系列HC9

  HC9版本:8增强系数

  P IN:20 - 207 bar(入口压力)

  P H:最大5,000 bar(出口压力)

  P RETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)I(强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A型=没有放泄阀

  B型=带卸料阀,最高可达3000 bar

  描述

  HC9是一种超高压设备,能够在高压端提供高达5,000 bar和0.3 l / min的流量。 与其他miniBOOSTER型号一样,HC9可将供油压力提高到更高的出口压力,并自动补偿油液消耗以保持高压。

  出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力,HC9是一个紧凑的设备,重量只有9.9公斤。
              miniBOOSTER油增压-HC增压器系列





miniBOOSTER带滤芯增压器系列

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

  MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11)

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9)

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1)

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1、HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


      带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列,HC7-9系列
  A系列HC1-9

  HC1-9版本:7个不同的增压系数

  PIN:20-207 bar(入口压力)

  PH:最大500 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)i(强化)

  安装:墨盒

  附件:可提供先导式卸料阀

  A型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC1-9是一款紧凑型液压滤芯miniBOOSTER,重量只有0.75公斤。 它非常适用于需要将装置安装在歧管,气缸或其他装置上或其中的应用。

  HC1-9将供油压力提高到最高500 bar的出口压力,并自动补偿油的消耗量以保持高压。出口压力的调节是通过改变供应压力来进行的。

  B系列HC2-9 型号HC21.5A 1

  型号增压系数 i泄流阀连接型号

  HC21.5A = (无) / A 型9HC21.5A 1

  HC2版本:11个不同的强化因素

  P IN:20-207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN) (强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  HC2版本:11个不同的强化因素

  密码:20-207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)我(强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC2-9是一款紧凑型液压滤芯miniBOOSTER,重量只有1.0公斤。 适用于需要将装置安装在歧管,气缸或其他装置上或其中的特殊应用场合。

  HC2-9将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

  C系列HC3-9 型号HC3-10 3.2 B 9

  型号增压系数 i泄流阀连接型号

  HC3-93.2B = (有) / B 型2HC3-10 3.2 B 9

  HC3-9版本:11种不同的增强因子

  密码:20-207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)i(强化)

  安装:墨盒

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  型号HC25 5.0 A 1

  型号增压系数 i泄流阀连接型号

  HC255.0A = (无) / A 型1HC25 5.0 A 1

  HC25用于气缸的快速前进

  版本:11个不同的强化因素

  密码:20 - 207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)×I(强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  材料证书3.1根据要求

  HC3-9是一款紧凑型液压滤芯miniBOOSTER,重量只有1.3公斤。 它非常适用于需要将装置安装在歧管,气缸或其他装置上或其中的应用。

  HC3-9将供油压力提高到更高的出口压力,并自动补偿油的消耗量以维持高压。 出口压力的调节是通过改变供应压力来进行的。

  HC3-9版本:11种不同的增强因子

  密码:20-207 bar(入口压力)

  PH:最大800 bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)i(强化)

  安装:墨盒

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC3-9是一款紧凑型液压滤芯miniBOOSTER,重量只有1.3公斤。 它非常适用于需要将装置安装在歧管,气缸或其他装置上或其中的应用。

  HC3-9将供油压力提高到更高的出口压力,并自动补偿油的消耗量以维持高压。 出口压力的调节是通过改变供应压力来进行的。

  D系列HC7-9 型号HC7-9 6.6 B 9

  型号增压系数 i泄流阀连接型号

  HC7-96.6B = (有) / B 型9HC7-9 6.6 B 9

  HC7-9版本:5种不同的增强因子

  PIN:20 - 207 bar(入口压力)

  PH:最大2000bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)x i(强化)

  安装:墨盒

  附件:先导式放泄阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  HC7-9

  5种不同的增强因子

  PIN:20 - 207 bar(入口压力)

  PH:最大2000bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)x i(强化)

  安装:墨盒

  附件:先导式放泄阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  描述

  HC7-9是一款非常紧凑的高压装置,可以输送高达2000巴的压力,重量仅为1.3公斤。 它非常适用于需要将装置安装在歧管,气缸或其他装置上或其中的应用。

  HC7-9将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

    miniBOOSTER增压器HC3-4.0-B-I技术特点

联系方式
北京汉达森机械技术有限公司
总部地址:北京市顺义区 旭辉空港中心 C-1035
电话:010-64714988/010-64717020
传真:010-64714988/010-64717020 - 666
北京汉达森机械技术有限公司

为您推荐

免责声明:
当前页为miniBOOSTER增压器HC3-4.0-B-I技术特点信息展示,本页所展示的miniBOOSTER增压器HC3-4.0-B-I技术特点图片、miniBOOSTER增压器HC3-4.0-B-I技术特点文字等相关信息均为提供借鉴和参考,miniBOOSTER增压器HC3-4.0-B-I技术特点信息展示不能作为真实性、准确性、合法性的依据。北京汉达森机械技术有限公司保留在不通知的情况下随时修改的权力。
友情提醒:
建议您通过拨打miniBOOSTER增压器HC3-4.0-B-I技术特点页面上的联系方式确认最终价格,并索要miniBOOSTER增压器HC3-4.0-B-I技术特点书面报价单。以实际签订合同的最终价格和技术参数为准。
