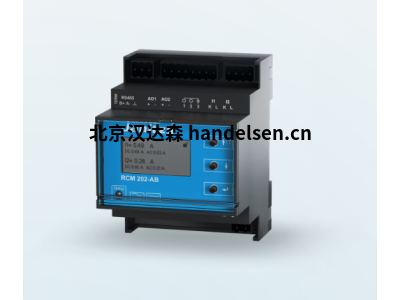

RCM 202-AB

剩余电流分析装置，AB型

支持连续监控TN-S系统，符合VDE EN 62020 0663/IEC 62020标准。如果需要监控接地系统中低压主配电盘或分配电盘中的A到B+型剩余电流，那么RCM 202-AB是理想的解决方案。



描述

剩余电流监控类型A至B+

根据VDE/EN 62020 0663/IEC 62020的DIN标准，Janitza的RCM 202-AB测量设备能够连续监控接地TN系统中的剩余电流。

持续的剩余电流监控能够在早期检测到剩余电流，从而避免系统损坏和生产停工。这里的关键是在保险丝或剩余电流断路器跳闸或数据传输/生产中断之前，检测剩余电流的逐渐增加。正确的RCM测量监控用户和电缆装置的剩余电流，并为固定电气装置提供绝缘测量的替代方法(见IEC 60364-6:2016)。这避免了必须关闭高可用性系统，并显著降低了测试成本。还有其他优点，如预防性防火和检测导致EMC问题的杂散返回导体电流。

建议使用RCM 202-AB测量设备完成该任务。它可以检测、分析和监控所有剩余电流类型A、B和B+评估涵盖了所有剩余电流类型以及相关的频率分析。例如，50 Hz、纯DC或20 kHz范围内的高频剩余电流可以显示为频谱。这使得错误类型相对较快地显现出来，然后用户就知道去哪里找了。

RCM 202-AB可以与标准的Janitza剩余电流互感器结合使用，也可以使用可分互感器进行B+型测量。由于其宽频率范围和专利测量方法，转换器可以灵活使用。凭借这些性能特点，RCM 202-AB是第一款用于改造现有系统的RCM B+型设备。它非常适合不可能停机且必须保证良好EMC的高可用性系统，如数据中心、医院、生产设施或物流中心。



技术细节

功能和特点

现场服务

高分辨率液晶显示屏，操作直观

符合IEC 62020标准

获取、评估和监测B and B+A型差流



连接

RS485接口(协议:Modbus-RTU)

兼容所有具有通信能力的Janitza Modbus主设备

历史数据

带时间戳的测量值和极值记忆

专利测量方法

使用无源剩余电流互感器进行A、B、B+型测量

外围的

2路模拟输出

2个报警输出

兼容带RCM模块的UMG 96-RM-E和UMG 96-PA的RCM输入

RCM分析

AC和DC的评估

最高2 kHz的谐波频谱，B型

最高20 kHz的混合电流，A型，B+型

剩余电流互感器

剩余电流测量，最多2个剩余电流互感器

测量范围交流/DC 10毫安...20安

专利测量方法

可在任何地方用作RCM，例如DC系统、变频器、防火要求更高的应用。
