德国LTN编码器G-RCC型旋转变压器
LTN Servotechnik GmbH是位于慕尼黑南部的中型机械工程企业。LTN根据客户需求，从事开发，设计和批量生产，为全球机械设备和工程设备提供配件。
旋转变压器
旋转变压器可将旋转系统的角位置量，转换为两个绝对和唯一的电压信号。
旋转变压器是机电设备的重要组成部分
在许多应用中，旋转变压器用于电机的精确控制。 即使在最恶劣的环境条件下（例如在采矿业甚至在国际空间站ISS上），我们的旋转变压器也能够无磨损无故障安全运行。
旋转变压器的使用
旋转变压器是除光学旋转编码器之外，最常用的位移和角度传感器。它可以将将旋转系统的角位置量，转换为两个绝对和唯一的电压信号。这样，角位置量可以唯一和采用绝对值式方式表示。今天的旋转变压器解决方案，通常是无刷结构；转子的信息通过感应线圈传递。与旋转或增量编码器不同，旋转变压器在一圈内提供的是绝对信号，因此通电后不需要校准。
旋转变压器多用于控制技术，例如伺服电机驱动器，定位驱动器和集成控制电机的设备。对于这类系统来说，系统的稳健性和可靠性至关重要。我们的无刷旋转变压器无磨损运行，即使在最恶劣的环境条件（例如极端温度）下也是安全可靠的。
此外，我们也可提供模拟信号数字转换电路。例如，可以将旋转变压器模拟信号转为旋转编码器输出信号。
在下面许多应用中，旋转变压器被用于精确控制传感器。
纺织机械
采矿机械
伺服电机
工业机器人
混合动力驱动或汽车工业
免维护系统
超低温环境
辐射应用

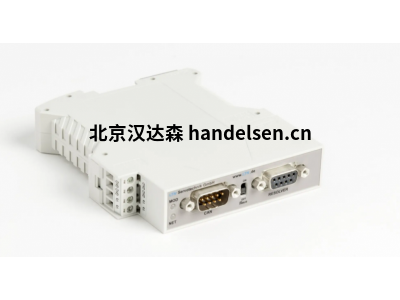

G-RCC
旋变至编码器转换器，16位
编码器输出/控制I/O
输出/输入信号 CANopen兼容总线信号(用于单CANopen节点模式)
波特率设置: 10、20、50、125、250、500、800、1000千比特/秒
节点ID设置： 0 ... 127
每个微动开关或每个LSS都可以预设所有参数。
最大值解决 16位(1x 65536增量步进)每机械旋转一周，由单速旋转变压器作为传感器
分辨率可以通过CANopen总线在每转2至65536步增量之间进行软件调整，以及软件调零和旋转方向改变 (CW-CCW)。
准确(性) 4’(0.067)，1 LSB
可重复性 预设分辨率的1 LSB(增量步长)
(例如，在16位= 65536增量:0,33 acrmin。对于单速
最大值角速度 ≤0.5秒-1 对于单速模式
电源
电压(DC) 10伏直流电...36伏直流电
功率消耗 约2瓦
工作温度 0摄氏度...85摄氏度(32摄氏度...185华氏度)
LTN-RCC可防止电源电压反向和所有端子上的过电压。
旋变规格
输出参考信号 4伏均方根(值)(Root-Mean-Square)/ ≤ 100 mA / 5 kHz，防止电压反向
传动比 0,5 10%
机械数据
房屋 combi con " ME TBUS 22.5 " Phoenix Contact
规模 114.5毫米x 22,5毫米x 99毫米(长x宽x高)
蒙太奇 该模块设计用于“礼帽式”导轨安装
(例如TBUS，5路/ 8 A最大acc。DIN导轨/EN50022)
终端接线 电源: 子D，9针(m ),通过前面板或TBUS
CANopen总线: 子D，9针(m ),通过前面板或TBUS
解析器: 子D，9针(f)通过前面板
