德国ASM阿斯姆 PTDM27倾角传感器 CANopen 0.05°分辨率
ASM POSITILT PTDM27 是一款基于 MEMS 技术的数字倾角传感器，由德国 ASM Automation Sensorik Messtechnik GmbH（阿斯姆）原厂研发制造。POSITILT 系列是 ASM 的倾角测量产品线，采用非接触、无磨损的测量方式。
PTDM27 支持单轴或双轴倾角测量，单轴测量范围可达 ±180°，双轴测量范围可达 ±60°。分辨率 0.05°，线性度 ±0.5°。输出接口为 CANopen（符合倾角传感器配置文件），外壳为塑料材质，防护等级 IP67，配备 5 针 M12 连接器。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | ASM（德国阿斯姆） |
| 系列 | POSITILT |
| 型号 | PTDM27 |
| 产品类型 | MEMS 数字倾角传感器 |
| 测量轴数 | 单轴 / 双轴 |
| 测量范围（单轴） | ±180° |
| 测量范围（双轴） | ±60° |
| 分辨率 | 0.05° |
| 线性度 | ±0.5° |
| 输出接口 | CANopen（倾角传感器配置文件） |
| 外壳材质 | 塑料 |
| 防护等级 | IP67 |
| 连接器 | 5 针 M12，电缆固定长度 0.3 m |
| 抗冲击（非工作） | 100 g / 11 ms，100 次冲击 |
| 抗振动（非工作） | 20 g / 10 Hz–2 kHz，10 个循环 |
| 稳定时间 | 0.1 s – 10 s / 90%，可配置 |
功能特点

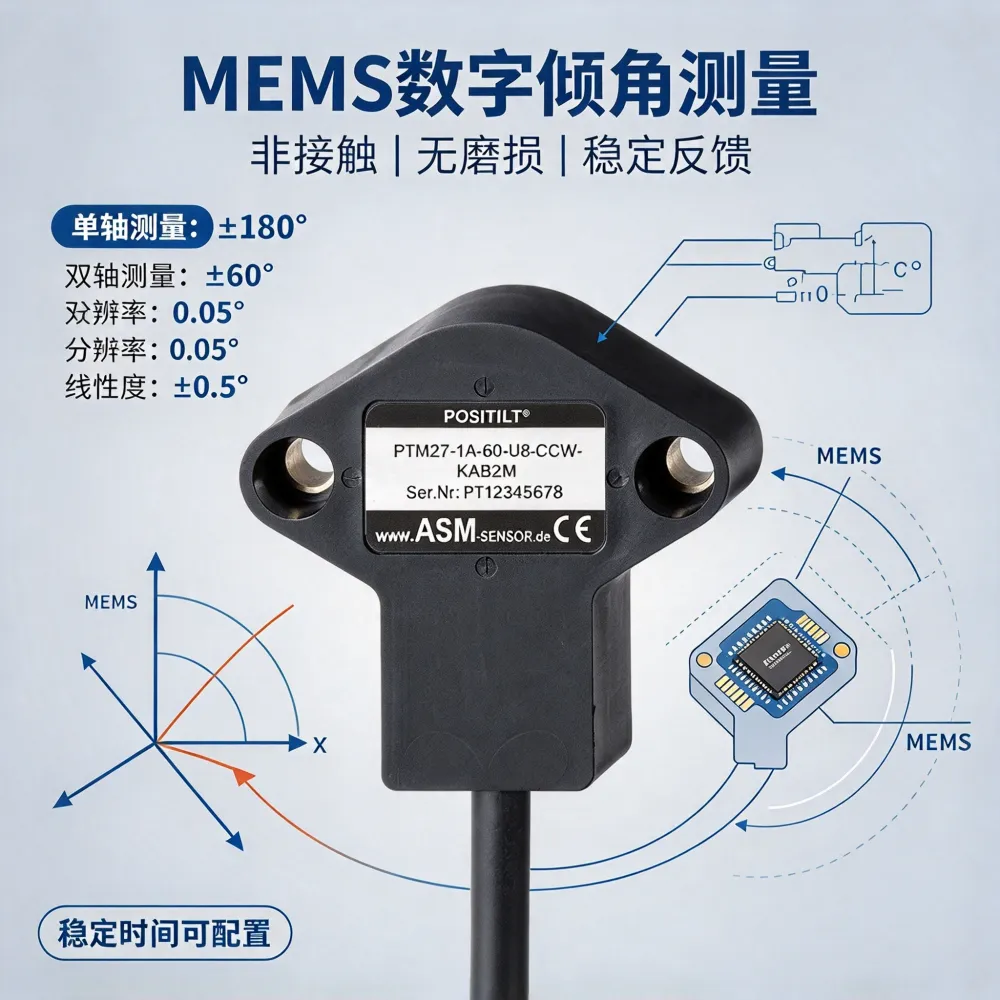

1. MEMS非接触测量，无磨损抗冲击
PTDM27 采用 MEMS 技术进行倾角测量，感测元件无机械运动部件，属于非接触、无磨损的测量方式。非工作状态下可承受 100 g / 11 ms 的冲击（100 次）和 20 g 的振动（10 Hz–2 kHz），在存在振动和冲击的工业设备中具有较好的耐用性。

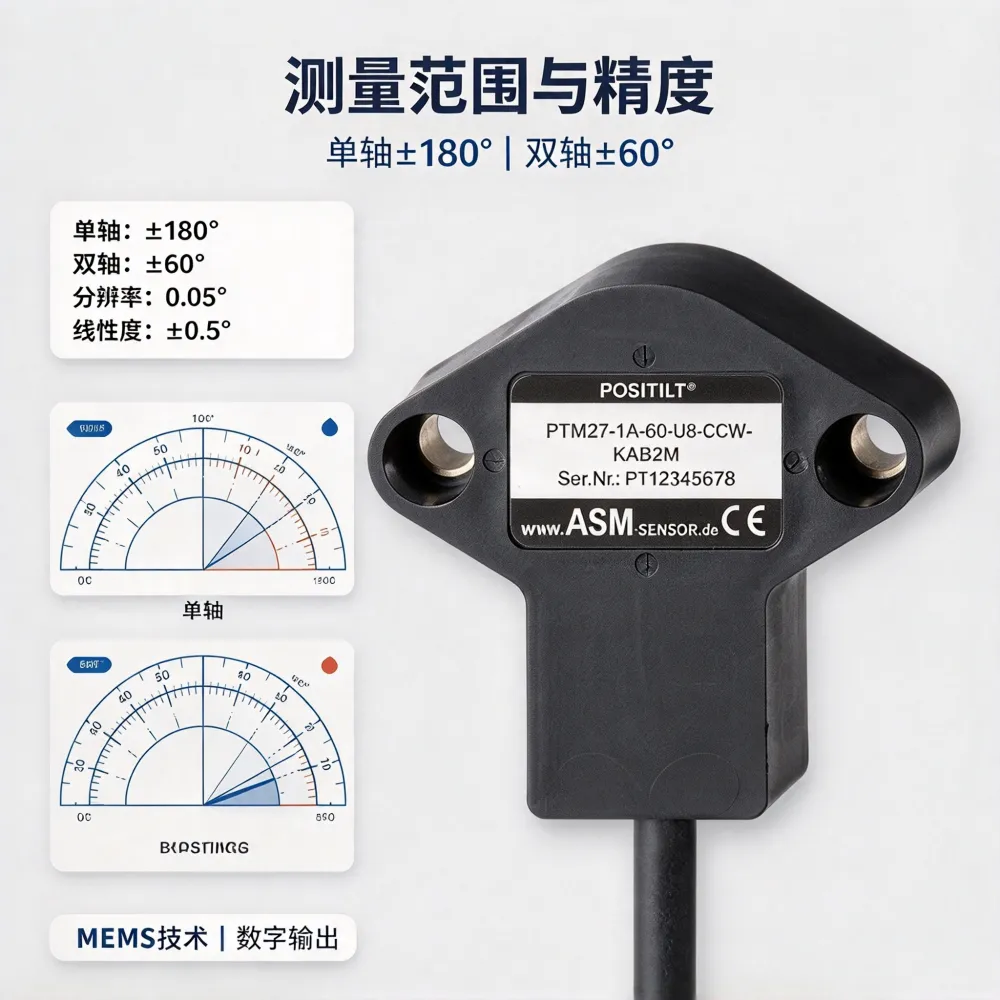

2. 0.05°分辨率与宽量程，兼顾精度与范围
分辨率达到 0.05°，单轴测量范围最高 ±180°，双轴最高 ±60°。在设备调平、姿态监测等应用中，这一分辨率能够识别微小的角度变化，同时宽量程覆盖了较大的倾斜角度范围。
3. CANopen总线输出，适配自动化网络
输出接口为 CANopen，符合倾角传感器配置文件。在需要多传感器协同或接入工业总线网络的系统中，CANopen 输出便于数据集成和远程配置。稳定时间可在 0.1 s 至 10 s 之间配置，适配不同的动态响应需求。
4. IP67塑料外壳与M12连接器，适应工业环境
外壳为塑料材质，防护等级 IP67，可防尘和防短时浸水。连接器采用 5 针 M12 标准接口，电缆固定长度 0.3 m，在工业现场布线中便于对接和更换。
适用场景
工业设备调平：用于机床、测量平台等设备的水平监测与调平辅助
移动机械姿态监测：用于工程机械、农业机械的倾角反馈
太阳能跟踪系统：用于光伏板倾角调整的角度反馈
自动化产线定位：用于需要角度信号的执行机构
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| M12连接电缆 | 5针M12，适配CANopen | 传感器供电与通讯 |
| 安装支架 | 适配外壳的固定支架 | 调整安装角度或位置 |
| CANopen终端电阻 | 总线终端匹配 | 保障通讯稳定性 |
订货说明
PTDM27 采用 ASM 标准型号体系，订货时需确认测量轴数、输出接口及电缆配置。
订货时建议确认以下信息：
型号：PTDM27
测量轴数：单轴（±180°）/ 双轴（±60°）
输出接口：CANopen
连接器：5针M12，电缆长度0.3 m
是否需要配套M12连接电缆或终端电阻
