德国ASM阿斯姆 WS19KK-2000位移传感器 2000mm 重型工业用

ASM POSIWIRE WS19KK-2000-HPROF-L01-M4 是一款拉绳式线性位移传感器，由德国 ASM Automation Sensorik Messtechnik GmbH（阿斯姆）原厂研发制造。ASM 在位移、角度和倾角测量领域拥有超过40年的技术积累，POSIWIRE 系列是其拉绳式位移传感器产品线。

WS19KK-2000-HPROF 属于 POSIWIRE WS19KK 系列，测量长度为 2000 mm。该系列测量范围最高可达 15,000 mm。传感器采用光学编码器作为传感元件，可选增量式或绝对式输出，本型号支持 PROFIBUS 现场总线输出。

核心参数表

参数项	规格/数值
品牌	ASM（德国阿斯姆）
系列	POSIWIRE WS19KK
型号	WS19KK-2000-HPROF-L01-M4
产品类型	拉绳式线性位移传感器
测量长度	2000 mm
传感元件	光学编码器
输出接口	PROFIBUS
线性度	≤ ±0.01% f.s.
分辨率（增量式）	最高 10 μm
分辨率（绝对式）	最高 40 μm
最大拉出力	11.0 N
最小拉入力	6.2 N
外壳材质	铝
测量绳材质	不锈钢
防护等级	IP64
工作温度	-20°C 至 +85°C
重量	约 1.5 kg

功能特点

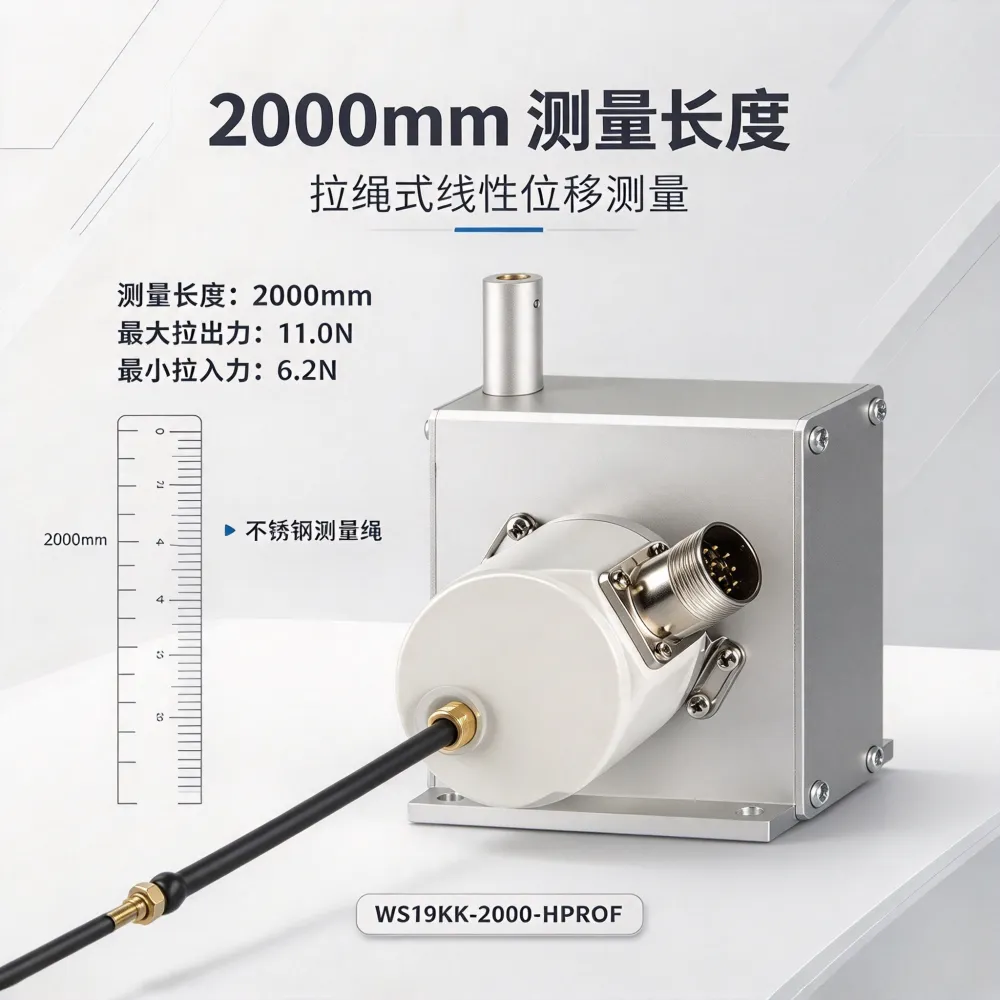

1. 2000mm量程与PROFIBUS总线，适配工业自动化集成

WS19KK-2000 的测量长度为 2000 mm，适配中等行程的线性位移测量。PROFIBUS 接口可直接接入工业自动化控制系统，实现位置数据的高速可靠传输，在工厂工程、汽车制造等场景中便于与 PLC 或上位机系统集成。

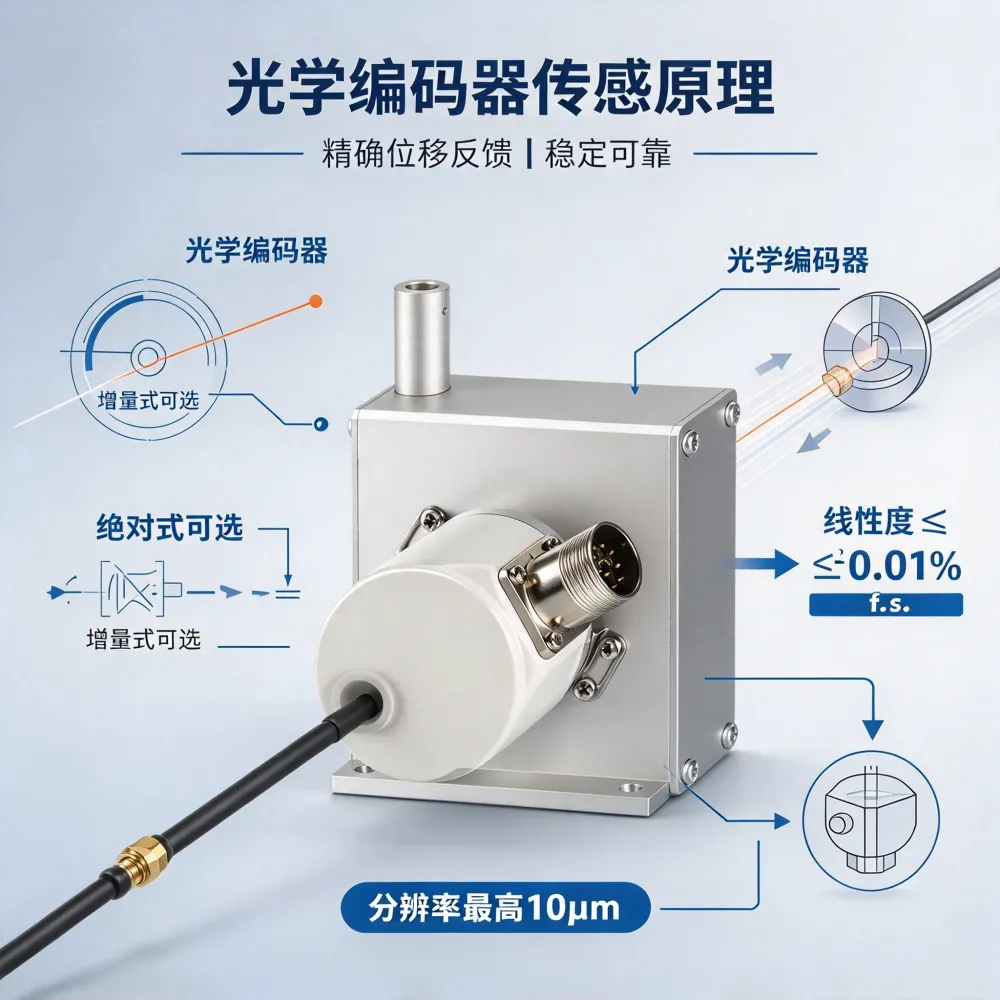

2. 光学编码器与高线性度，保障测量精度

传感器采用光学编码器作为感测元件，线性度可达 ±0.01% 满量程。增量式分辨率最高 10 μm，绝对式分辨率最高 40 μm。在需要精确位置反馈的定位与行程控制中，这一精度水平可满足多数工业应用的需求。

3. 铝制外壳与不锈钢测量绳，适配重型工况

外壳为铝材质，测量绳为不锈钢。防护等级 IP64，具有一定的防尘和防水能力。工作温度范围覆盖 -20°C 至 +85°C，在工业现场及部分重型应用工况中具备较好的耐用性。

4. M4螺纹螺栓连接，安装便捷

采用 M4 螺纹螺栓进行测量绳连接，适配常见的机械固定接口，简化了现场安装与调试流程。

适用场景

机械与工厂工程：用于自动化设备的定位与行程控制
汽车制造：用于生产线中的部件定位与装配检测
钢铁与木材加工：用于重型工业环境下的位移监测与定位
医疗工程：用于精密设备中的线性位置测量

配套耗材

名称	说明	用途
PROFIBUS连接器	适配PROFIBUS网络的连接插头	总线通讯连接
安装支架	适配外壳的固定支架	传感器本体安装
测量绳备件	不锈钢测量绳	磨损后更换
