德国SITEMA KFH 25液压锁紧装置 20kN轴杆锁定 机床、自动化设备用
SITEMA KFH 25 是德国 SITEMA 生产的液压锁紧装置 / Hydraulic Locking Unit，属于KFH系列，采用弹簧力锁紧、液压释放的工作方式，主要用于机械及设备部件的精确位置固定以及防止运动部件发生非预期移动。
该型号对应原厂订购号 KFH 025 70，适配 25 mm圆杆，额定保持力 20 kN，释放压力 100 bar，外壳直径 95 mm、长度 140 mm。KFH系列允许在两个载荷方向上进行锁紧，并可配置接近开关用于监测锁紧和释放状态。(sitema.de)

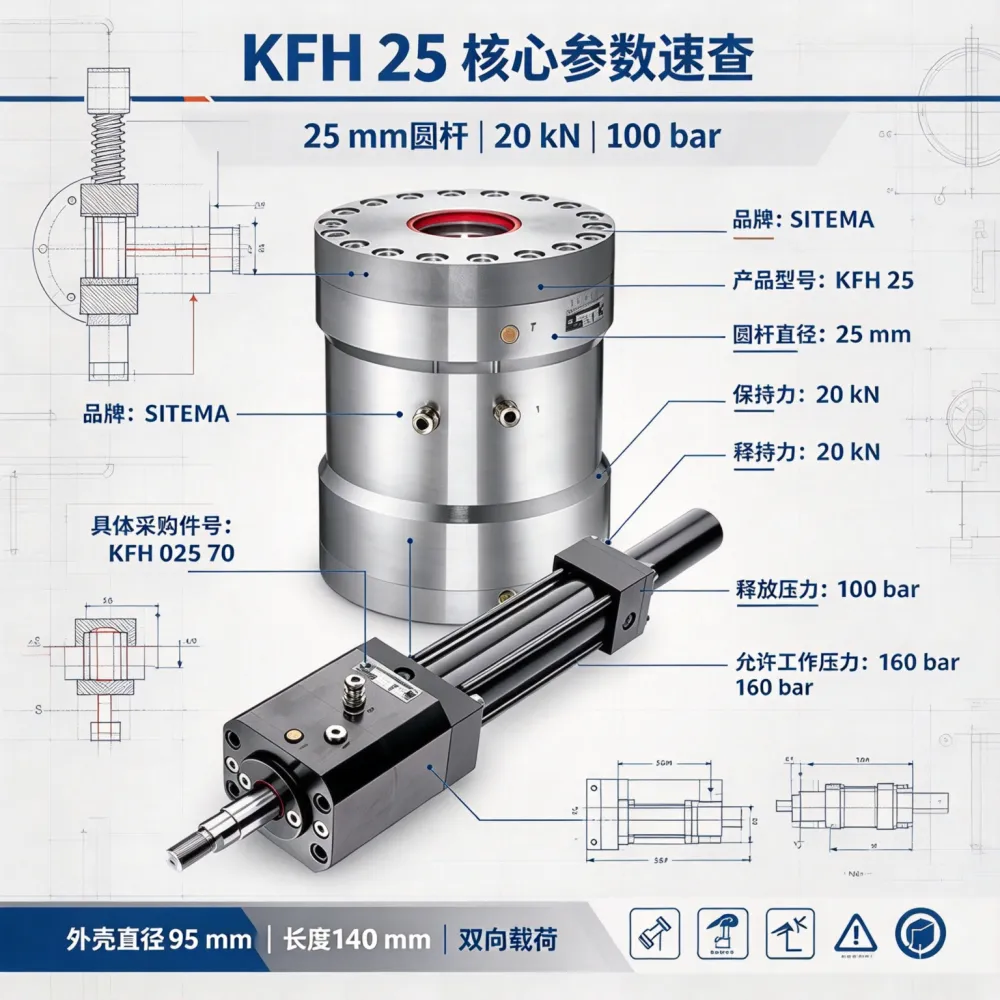

核心参数表
| 规格项内容 | |
|---|---|
| 国家 | 德国 |
| 品牌 | SITEMA |
| 产品类型 | 液压锁紧装置 / Hydraulic Locking Unit |
| 产品型号 | KFH 25 |
| 具体采购件号 | KFH 025 70 |
| 核心优势 | 弹簧力锁紧、液压释放，20kN保持力，支持双向载荷 |
| 圆杆直径 | 25 mm |
| 保持力 | 20 kN |
| 释放压力 | 100 bar |
| 允许工作压力 | 160 bar |
| 外壳直径 | 95 mm |
| 外壳长度 | 140 mm |
| 锁紧方式 | 弹簧力夹紧 |
| 释放方式 | 液压释放 |
| 液压介质 | 液压油 |
| 检测方式 | 可配电感式接近开关 |
| 壳体表面 | ZnNi镀层 |
| 重量 | 约6 kg |
| 载荷方向 | 双向 |
| 典型应用 | 机床、自动化设备、液压设备、精密定位及升降机构 |

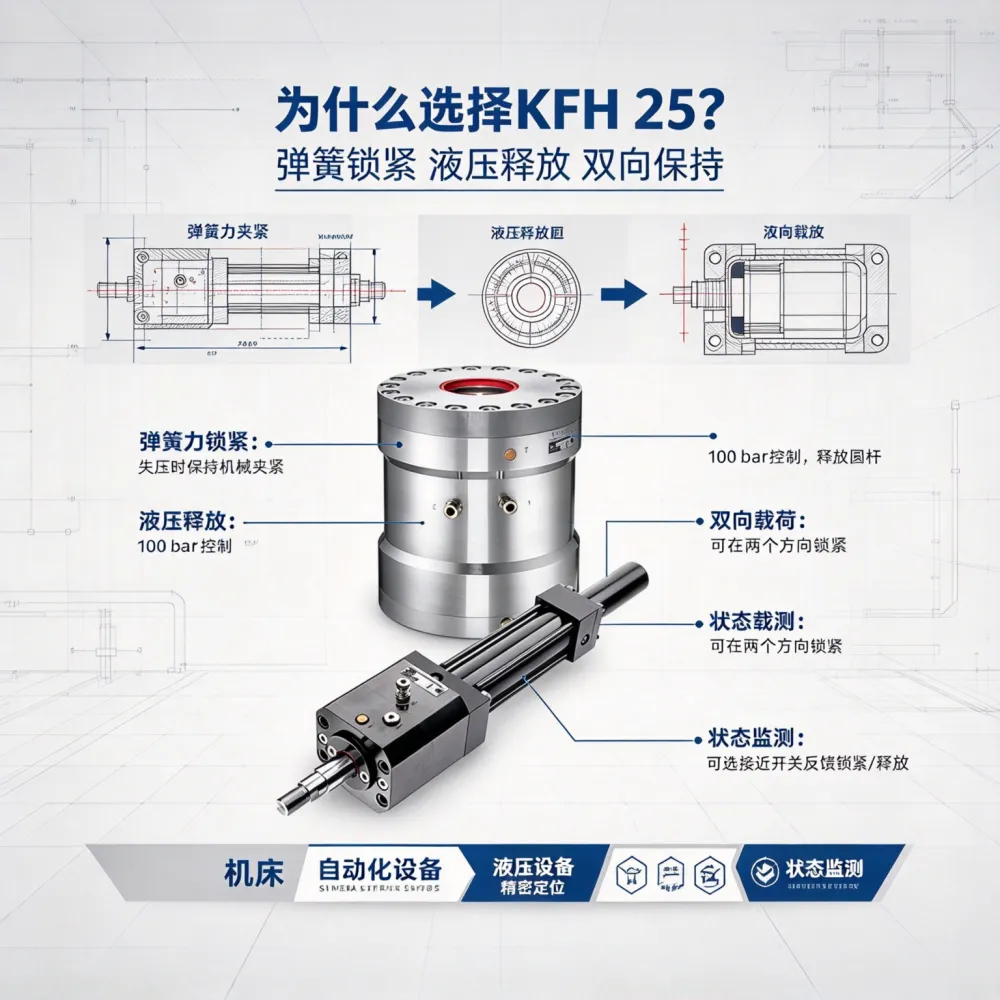

功能特点
1. 20kN保持力，适合设备部件精确固定
KFH 25适配25 mm圆杆，官方额定保持力为 20 kN，可用于需要较高锁紧力的机械部件定位和固定。(sitema.de)
2. 弹簧锁紧，液压释放
KFH在无释放压力时由弹簧力保持锁紧，需要释放时向液压接口施加压力，使夹紧机构解除，从而实现机械位置固定。(sitema.de)
3. 双向载荷锁紧
KFH结构针对两个载荷方向设计，可用于需要双向防止运动的设备结构。(sitema.de)
4. 可配置接近开关
KFH预留接近开关安装位置，可用于检测“圆杆已锁紧”和“锁紧装置已释放”等状态。KFH 25使用相应的小型接近开关配置。(sitema.de)
5. ZnNi表面处理
KFH系列壳体采用ZnNi表面处理，有助于满足工业环境下的耐腐蚀使用要求。(sitema.de)

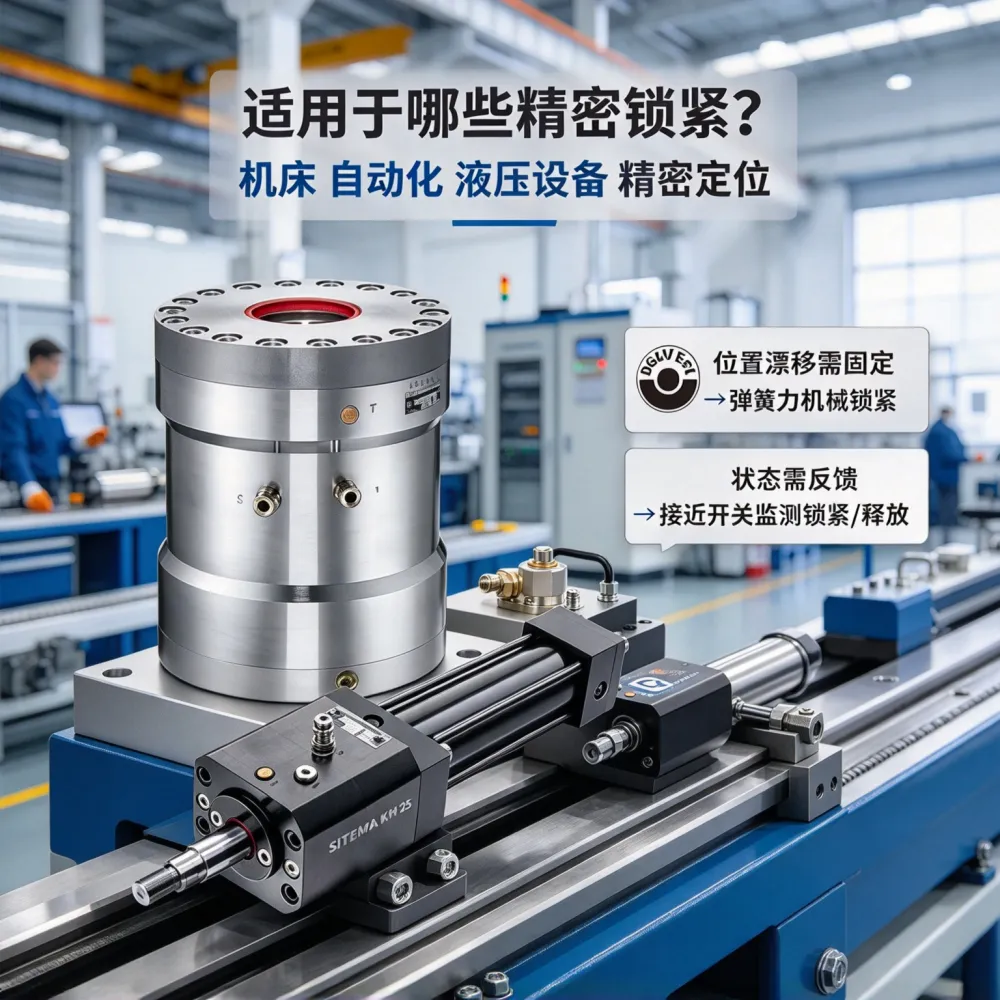

适用场景
机床设备：用于滑台、工作台及执行机构位置锁定
自动化设备：用于直线运动机构的精确定位
液压设备：用于液压缸及运动部件的机械保持
升降机构：用于防止设备部件发生非预期运动
精密机械：用于需要稳定轴向定位的传动机构
配套耗材
| 名称说明用途 | ||
|---|---|---|
| 接近开关 | M8×1匹配规格 | 锁紧/释放状态检测 |
| 液压管路 | 按100bar释放系统配置 | 液压控制连接 |
| 液压接头 | G1/8等匹配规格 | 压力接口连接 |
| 圆杆 | Ø25 mm匹配 | 与锁紧单元配合 |
| 自动排气器 | 原厂选配 | 液压系统排气 |
| 维修密封件 | 原厂配套 | 日常维护 |
订货说明
SITEMA KFH 25对应原厂订购号 KFH 025 70，属于KFH系列液压释放型锁紧装置。KFH 25还有KFH 025 71配置，对应较低的保持力和释放压力，因此采购时应确认具体后缀。(sitema.de)
订货时建议确认以下信息：
产品型号：KFH 25
具体采购件号：KFH 025 70
圆杆直径：25 mm
保持力要求
液压释放压力
工作方向
是否需要接近开关
是否需要自动排气
安装尺寸
原设备完整型号
