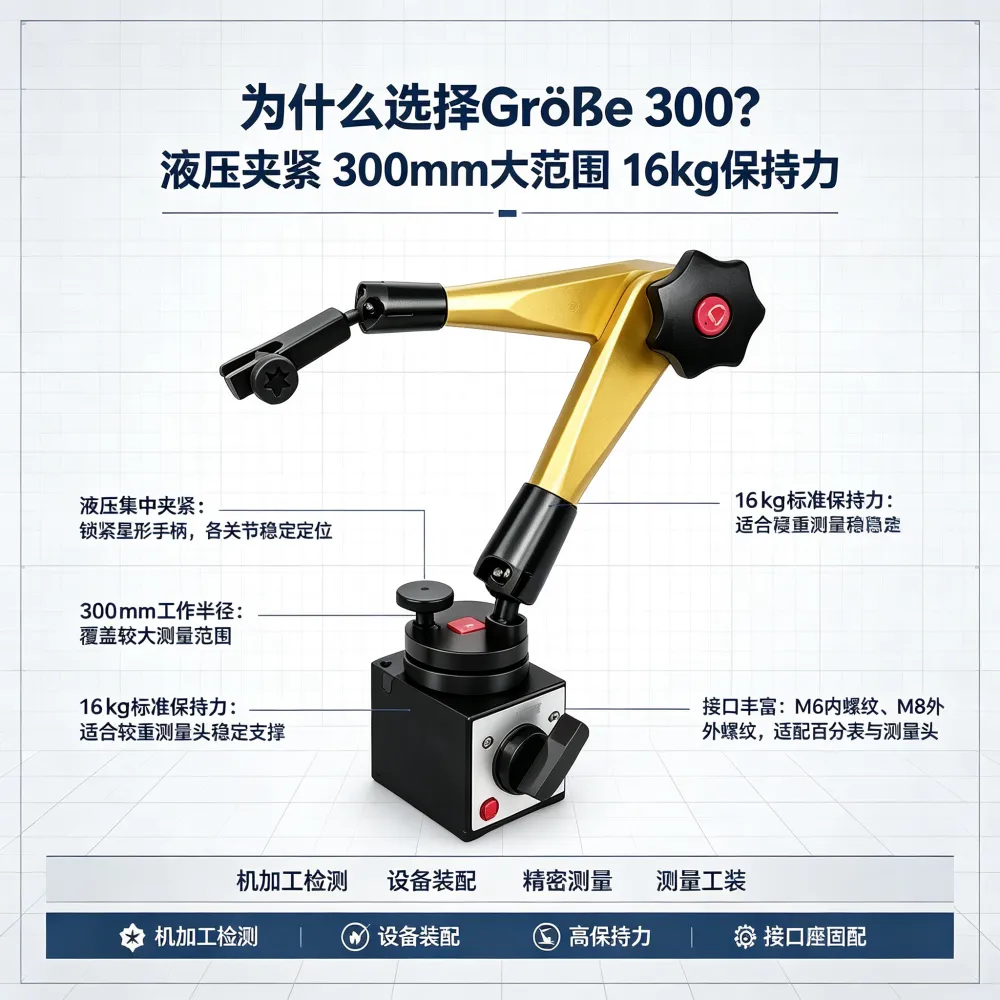

德国Hörger & Gässler 300液压测量支架 16kg保持力 精密测量用
Hörger & Gässler 300液压测量支架 属于德国 Hörger & Gässler 液压式关节测量支架产品，采用内部液压夹紧机构，在锁紧星形手柄后可对各个关节进行稳定夹紧。该规格工作半径达到 300 mm，适用于较大测量范围内的测量头、百分表及精密测量工具固定。
Größe 300 标准应用保持力为 16 kg，安全相关应用保持力为 12 kg，标准磁座尺寸 60×50×55 mm，可切换磁力 800 N。产品采用阳极氧化铝、发黑自动钢和工程塑料星形手柄，测量端支持φ8 mm H7及燕尾结构。

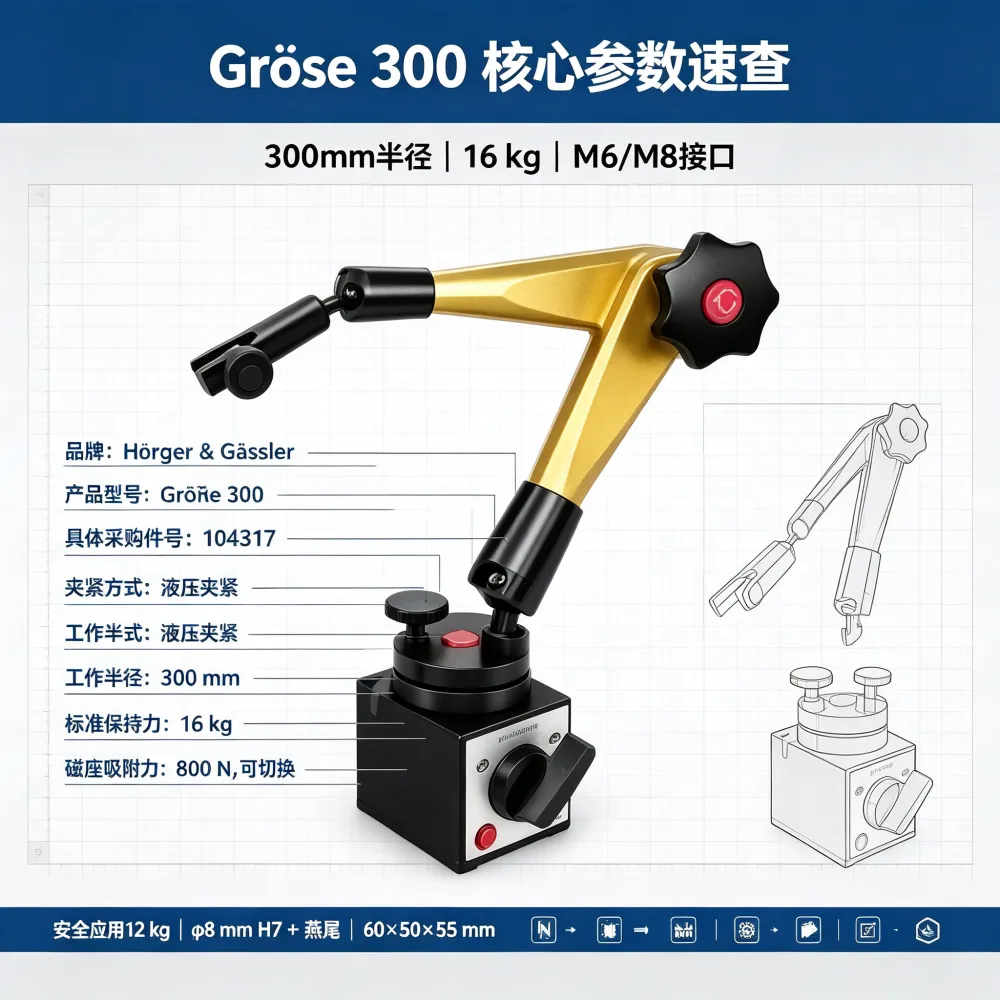

核心参数表
| 规格项内容 | |
|---|---|
| 国家 | 德国 |
| 品牌 | Hörger & Gässler |
| 产品类型 | 液压式关节测量支架 / Hydraulic Measuring Stand |
| 产品型号 | Größe 300 |
| 具体采购件号 | 104317 |
| 核心优势 | 液压集中夹紧、300mm工作半径、16kg标准保持力，适合较大范围精密测量 |
| 夹紧方式 | 液压夹紧 |
| 保持力（标准应用） | 16 kg |
| 保持力（安全相关应用） | 12 kg |
| 工作半径 | 300 mm |
| 标准磁座尺寸 | 60 × 50 × 55 mm |
| 磁座吸附力 | 800 N，可切换 |
| 臂端接口 | M6内螺纹 |
| 底部接口 | M8外螺纹 |
| 测量头接口 | φ8 mm H7 + 燕尾结构 |
| 主要材质 | 阳极氧化铝、发黑自动钢、塑料星形手柄 |
| 配置方式 | 支架 + 带微调测量爪 |
| 适用场景 | 机加工检测、百分表测量、设备装配检测、精密测量工装 |
功能特点
1. 较大保持力
Größe 300标准应用保持力达到 16 kg，对于安装较大测量头或需要保持稳定测量位置的场景具有较好的支撑能力。
2. 300mm工作半径
300规格相比220规格具有更大的操作范围，可覆盖距离测量基准位置更远的检测点。
3. 液压夹紧结构
采用液压方式完成关节锁紧，调整测量位置后通过星形手柄进行固定，适合测量过程中反复调整支架位置。
4. 多种配置可选
官方资料列出104316、104317、104318、104319、104335、104337等不同配置，可以根据是否需要磁座、测量爪微调及旋转微调机构进行选择。

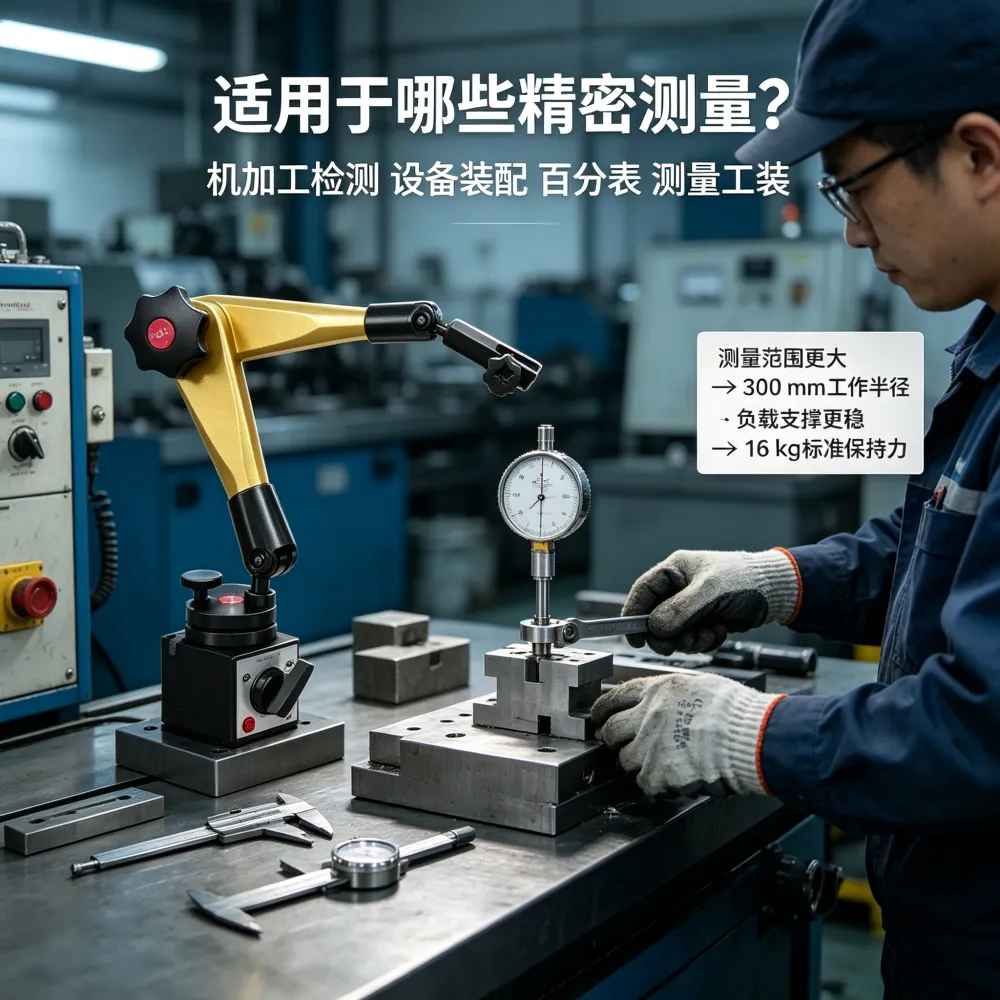

适用场景
机床加工检测：适用于加工件尺寸及位置检查
百分表测量：用于百分表、千分表等测量仪器固定
大型工件测量：300mm工作半径适合较大测量范围
装配检测：用于机械部件安装位置和间隙检查
检具工装：作为固定式精密测量辅助支架
配套耗材
| 名称说明用途 | ||
|---|---|---|
| 测量爪 | φ8 mm H7、燕尾结构 | 测量工具安装 |
| 带微调测量爪 | 原厂配套 | 精细调整 |
| 标准磁座 | 60×50×55 mm | 金属表面固定 |
| 旋转微调机构 | 可选配置 | 精确调整测量角度 |
| 连接转接件 | M6/M8 | 不同测量工具连接 |
订货说明
Hörger & Gässler Größe 300包含多种组合配置，104317对应支架及带微调测量爪的配置；如果需要磁座或旋转微调，应进一步确认对应采购件号。
订货时建议确认以下信息：
产品型号：Größe 300
采购件号：104317
工作半径要求
是否需要磁座
是否需要测量爪微调
是否需要旋转微调
测量工具接口
