德国Hörger & Gässler 220液压测量支架 800N磁力底座精密测量用

Hörger & Gässler 220液压测量支架 是德国 Hörger & Gässler OHG 生产的液压式关节测量支架，主要用于百分表、测量头等精密测量工具的固定与定位。该型号采用液压夹紧结构，通过旋紧星形手柄使内部液压机构同时锁紧各关节，适合需要快速调整并保持稳定定位的测量场景。

Größe 220 的工作半径为 220 mm，标准应用保持力 7 kg，安全相关应用保持力 5 kg；配套标准磁力底座尺寸为 60×50×55 mm，磁力可切换，吸附力达到 800 N。支架臂端采用 M6内螺纹，底部关节采用 M8外螺纹，测量头接口支持 φ8 mm H7及燕尾结构。

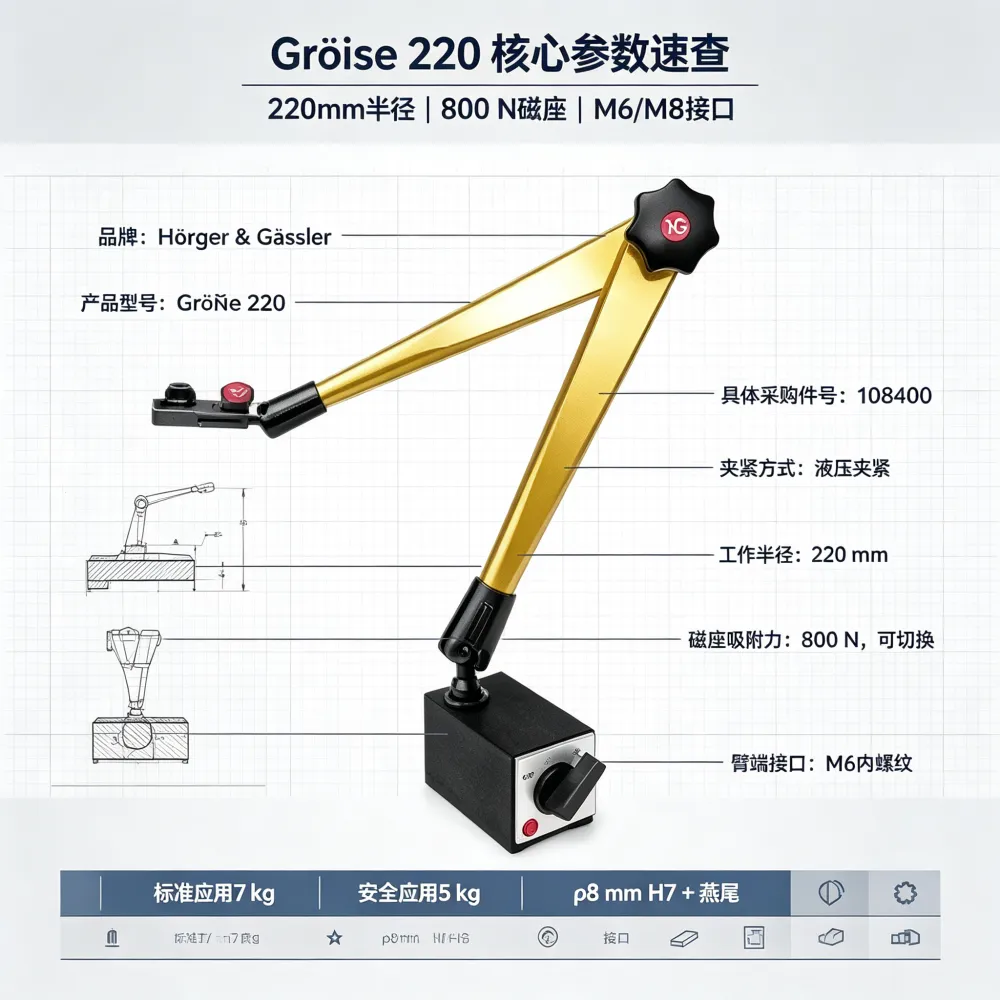

核心参数表

规格项内容
国家	德国
品牌	Hörger & Gässler
产品类型	液压式关节测量支架 / Hydraulic Measuring Stand
产品型号	Größe 220
具体采购件号	108400
核心优势	液压夹紧、220mm工作半径、800N可切换磁力底座，适合精密测量工具快速定位
夹紧方式	液压夹紧
保持力（标准应用）	7 kg
保持力（安全相关应用）	5 kg
工作半径	220 mm
标准磁座尺寸	60 × 50 × 55 mm
磁座吸附力	800 N，可切换
臂端接口	M6内螺纹
底部接口	M8外螺纹
测量头接口	φ8 mm H7 + 燕尾结构
主要材质	阳极氧化铝、发黑自动钢、塑料星形手柄
配置方式	支架 + 带微调测量爪
适用场景	百分表、测量头、机械加工尺寸检测、精密测量定位

功能特点

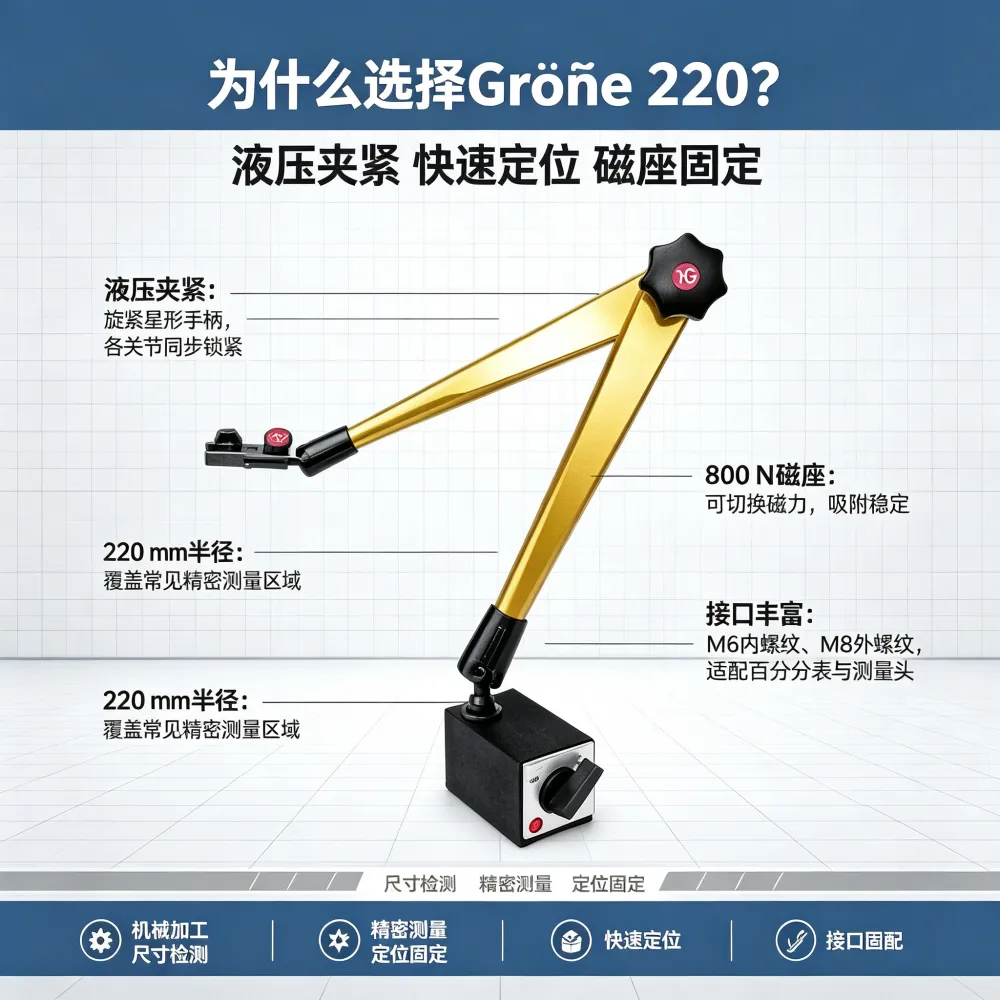

1. 液压集中夹紧

通过星形手柄驱动内部液压机构，各关节能够同步获得较强的夹紧力，适合需要频繁调整测量位置的场合。

2. 220mm工作半径

220规格的工作半径达到 220 mm，能够覆盖较大的测量区域，同时保持较紧凑的整体结构。

3. 800N可切换磁力底座

标准磁座尺寸为60×50×55 mm，磁力达到 800 N，可通过开关进行吸附和释放，便于在金属设备表面快速安装。

4. 测量爪接口适配常用测量工具

测量爪采用 φ8 mm H7及燕尾结构，可用于安装相应测量头和百分表类工具。

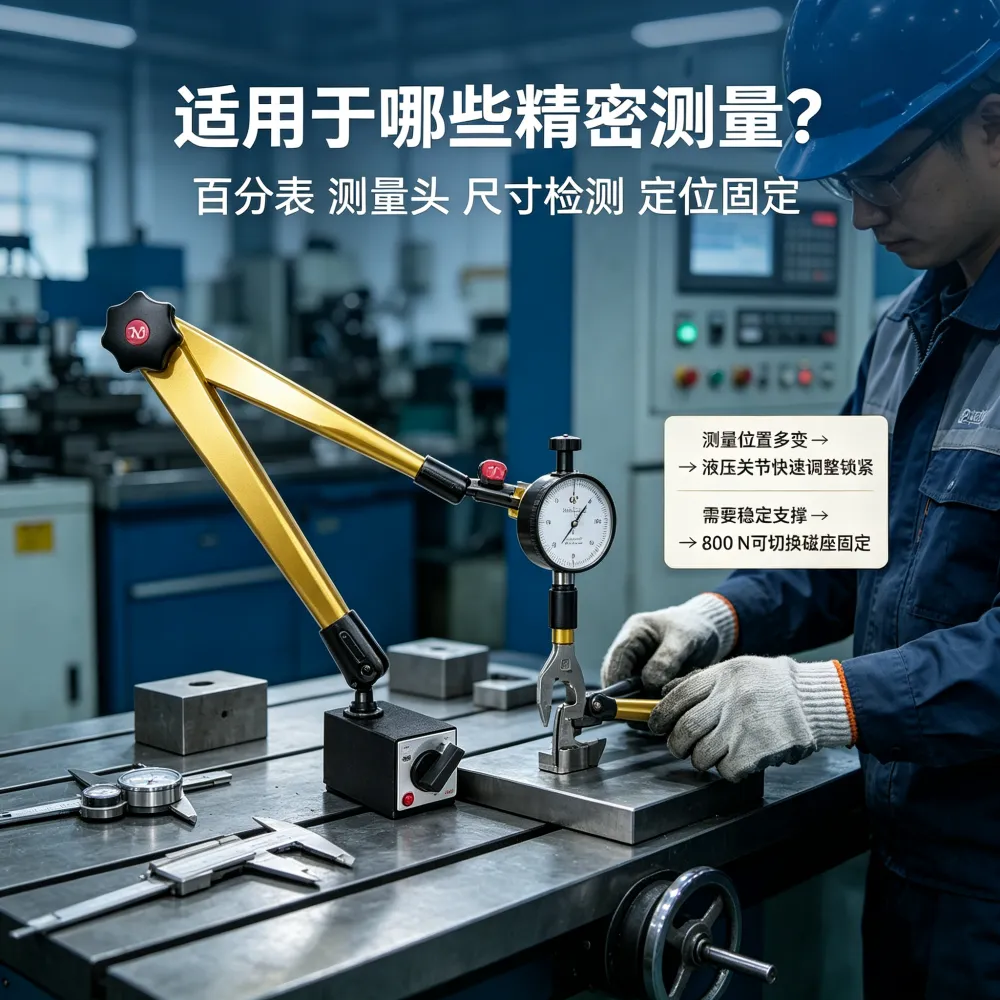

适用场景

机加工现场检测：用于机床加工件尺寸及位置测量
百分表安装：固定百分表、千分表及相关测量头
精密测量工装：作为测量设备的稳定支撑与定位机构
设备装配检测：用于机械零部件装配位置检查
实验室精密测量：用于需要灵活调整测量角度的测试工位

配套耗材

名称说明用途
测量爪	φ8 mm H7、燕尾结构	安装百分表等测量工具
带微调测量爪	原厂配套	精细调整测量位置
标准磁座	60×50×55 mm	金属表面固定
微调机构	配套精密调整	提高测量定位便利性
连接转接件	M6/M8接口	不同测量工具连接
