Armaturen-Arndt 测量与控制仪表阀产品技术解析

Armaturen-Arndt 为德国仪表专用阀门制造厂商，产品线完整覆盖压力表配套阀、针阀、球阀、液位视镜、缓冲管、减压阀、单向阀等流体测控配套元件，全部遵循 DIN 工业标准设计，适配化工、油气、水处理、实验室、能源各类压力测量管路。
一、产品通用基础规范
材质体系阀体主流分为黄铜、碳钢 1.0460、不锈钢 1.4571 三类；密封填料分石墨、PTFE 特氟龙两种，适配常温、高温差异化工况；操作手轮统一采用复合塑料材质。
压力分级低压款 PN6~PN25，中压 PN100~PN250，高压规格**承压 400bar，可匹配常规取样、高压工艺监测管路。
温度适配区间黄铜款常规 - 10℃~100℃；碳钢** 350℃；不锈钢标准工况 - 20℃~250℃，选配特种密封可提升至 400℃。
标准适配压力表阀统一执行 DIN 16270/16271/16272；缓冲管遵循 DIN 16282；安装支架、转接接头匹配 DIN 16281，可配套市面主流压力表、液位仪表直接装配。

二、核心品类、代表型号与细分特点

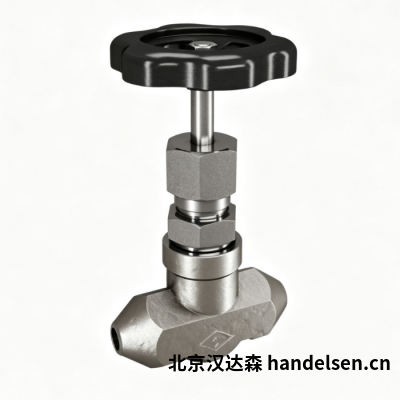

（一）压力表专用截止阀（DIN 16270/16271/16272 系列）
该系列为压力表管路标配隔离阀，按检测接口功能分为三档标准型号，均支持现场泄压、仪表拆装维护。
DIN 16270 基础款（物料号 10060A022）
结构：无独立检测泄压口，仅具备通断隔离功能；
规格：G1/4 螺纹，PN250，碳钢 1.0460 阀体，适用 - 10~120℃；
适配场景：仅需隔离、无需定期校验的简易压力监测点位。
DIN 16271 带简易测压口（物料号 10070D042）
结构：内置 M20×1.5 标准检测螺纹，测压通道无法单独切断；
材质可选碳钢 / 1.4571 不锈钢，PN100，具备 DVGW 燃气认证版本；
适配：燃气、给排水常规压力测点，可外接校验工具。

DIN 16272 独立切断测压口（A 型 / B 型）
核心特点：工艺通道与检测通道可分别独立关断，检修时无需停机泄压整条管路；
承压：黄铜 250bar、不锈钢 400bar，分卡套式、接头式两种安装形式；
适配：化工、油气、电厂关键工艺测点，高频仪表校准场景。
DVGW 认证压力表阀基于 DIN 16271 衍生版本，密封适配燃气介质，符合 DVGW G260 规范，用于燃气输送管网压力监测。
（二）针型调节阀（110 系列）
高精度流量调节元件，依靠针杆行程微调介质通流截面积，适配微量取样、精细控压回路。
110/MS 黄铜针阀（型号 10110041）
接口 G1/2，PN100，Kv 值 0.65，行程 9mm；
密封 NBR，适用水、油品、中性气体，温度 - 20~100℃；
适配实验室试剂管路、冷却水微调支路。
110-L 不锈钢直通针阀
1.4571 阀体，** 315bar 承压，两端外螺纹直通结构；
耐弱酸弱碱，适配化工取样、高压液压测控回路。
110-F 法兰针阀法兰连接结构，适配大型工艺主管高压取样点位，便于管路焊接预制。

（三）低压仪表球阀（PN6~PN25，10/11 系列）
90° 快开结构，流通阻力小，用于低压水、压缩空气简易通断。
代表型号 10110101 黄铜两通球阀：PN16，阀体 H59 黄铜，不锈钢球芯，NBR 密封；
操作力矩平缓，全开无节流，适配暖通、空压机、小型水处理仪表支路。
（四）高压截止阀（高压关断阀系列）
专为 400bar 以内高压工艺设计，加厚阀体锻件，阀杆背压密封结构，降低高压介质外漏风险，用于液压、高压气体监测隔离。

（五）三通压力表控制阀 / 按钮泄压旋塞
三通控制阀：集成隔离、泄压、校验三路通道，单阀替代多阀组合，简化压力表管路布局；
按钮旋塞：按压式泄压结构，无需工具即可释放仪表腔内残余压力，多用于现场快速检修。

（六）液位配套元件
液位指示器、阀式液位计：透明视窗结构，直观观测储罐介质液面；
排放旋塞 Drain cocks：PN6 低压排污阀，安装储罐底部定期排渣、排空介质；
视镜 Schaugläser：单片 / 多片观察窗，适配管线介质流动状态观测。
（七）缓冲管（Wassersackrohre DIN 16282）
分为标准 PN25 款，U 型盘管结构，阻隔高温蒸汽、冲击压力直接接触压力表，缓冲介质脉冲，保护仪表传感元件，蒸汽供热系统标配。
（八）辅助配套阀件
减压阀：螺纹嵌入式小型稳压阀，稳定进入仪表的介质压力；
单向阀：不锈钢止回结构，防止介质回流冲击仪表；
DIN 16281 转接接头、仪表支架：标准化安装辅件，适配各类压力表螺纹规格快速对接。
三、不同工况选型区分
燃气、市政供水：优先 DIN16271 DVGW 认证压力表阀，黄铜阀体，配套缓冲管；
化工、油气高压工艺：DIN16272 不锈钢阀、110-L 不锈钢针阀，400bar 高压款；
实验室、精细取样：110/MS 黄铜针阀，微量流量精准调节；
暖通、空压机低压回路：PN16 仪表球阀，快开低阻力；
蒸汽高温管路：碳钢 DIN16270/16272 阀搭配 DIN16282 缓冲管，高温石墨密封；
储罐液位监测：液位指示器 + 底部排放旋塞组合使用。

四、通用配套与安装优势
全系阀杆采用无旋转针尖设计，启闭过程不磨损密封面，延长密封使用周期；
锻压一体式阀体，减少焊接渗漏点位，可按需提供 EN10204 3.1 材质检测证书；
标准化螺纹规格（G1/4、G1/2、M20×1.5），兼容绝大多数国产、进口压力表；
单阀集成多通道功能型号可减少管路接头数量，降低整体泄漏概率。
五、典型应用行业
城市燃气输送管网、热力蒸汽系统、化工精细生产线、油气开采监测、水处理成套设备、实验室分析仪器、液压动力测控、生物制药流体管路、储能压力监测系统。
六、选型参考要点
确定管路公称压力：低压 PN6~25 选用球阀、简易旋塞；中高压 100~400bar 选用针阀、DIN 标准压力表阀；
介质与温度：水、常温气体选黄铜；高温、腐蚀性介质选用碳钢 / 不锈钢并匹配对应密封填料；
运维需求：需要频繁仪表校验、不停机检修，选用 DIN16272 独立泄压款；仅基础隔离选用 DIN16270；
调节需求：仅通断选用球阀 / 截止阀；微量流量、压力微调选用 110 系列针阀；
配套仪表：蒸汽、脉冲压力场景需搭配 DIN16282 缓冲管保护压力表。
