德国HG 105554液压磁性测量支架详细说明及选购建议

HG 105554 液压磁性测量支架是德国 Hörger & Gässler OHG（简称 HG）出品的一款大工作半径液压测量支架。HG 自1969年以来一直专注于精密测量支架及夹具领域，产品在机械加工、质量检测行业积累了较高的市场认知度。

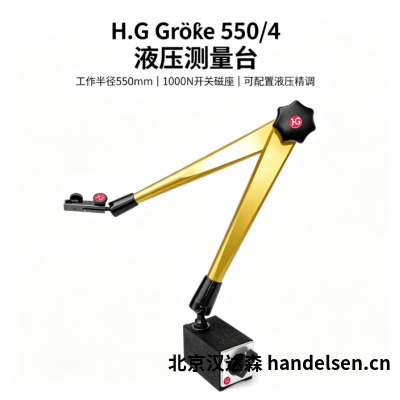

105554 属于 Größe 550/4 系列，是该系列中的完整配置版本，包含液压测量支架、磁力底座、测量爪及精密微调机构。该型号配备 1000 N 可开关磁力底座（80×50×55 mm），工作半径 550 mm，承载能力标准应用 6 kg、安全相关应用 4 kg。测量爪规格为 Ø8 mm H7 配合燕尾槽，适配千分表、百分表等常见测量仪器。产品通过中心液压夹紧可同时锁定各关节，兼顾快速定位与稳定测量。

核心参数表

德国HG 105554液压磁性测量支架  功能特点

1. 550 mm 大工作半径，覆盖大型工件测量

105554 的工作半径达到 550 mm，是 HG 液压测量台中工作范围较大的经典型号之一。在三坐标辅助测量、大型工件尺寸检查、模具深腔测量等需要较大测量覆盖范围的场景中，550 mm 的工作半径使其能够灵活应对不同尺寸工件的检测需求，探头可深入工件内部或覆盖较大表面积。

2. 液压中央锁紧，单手快速操作

105554 采用中心液压夹紧技术，通过拧紧星形把手即可触发支架内部的精密液压系统，以高刚性同时锁定所有关节。操作人员只需一只手即可完成锁紧，另一只手可腾出用于调整千分表或定位测量点。液压系统采用双重密封设计，有效防止液压油泄漏。得益于密封面的表面质量和制造工艺，如果正确使用，三脚架的使用寿命通常较长。

3. 1000 N 强磁底座，快速固定无需钻孔

磁性底座内置高性能永磁体，配备旋转开关可一键控制磁吸状态。1000 N 的吸附力可牢固吸附于钢铁类工件表面，无需钻孔或夹紧装置。底座尺寸为 80×50×55 mm，底部设有 V 型棱形底脚，既可通过平面吸附，也可在圆柱形工件表面稳固固定。

4. 精密微调与多维度调节

支架配备精密微调机构，适配高精度测量需求。关节可 360° 旋转和 180° 翻转，可灵活适配不同测量点位的定位需求。测量爪规格为 Ø8 mm H7 配合燕尾槽，兼容千分表、百分表等常见测量仪器。

适用场景

105554 液压磁性测量支架广泛应用于机械加工和质量检测领域，主要涵盖以下场景：

• 大型工件尺寸检测：在重型机械、风电设备、船舶制造等领域，550 mm 工作半径可将探头伸向大型工件表面进行检测

• 模具型腔与深腔测量：注塑模具、压铸模具的复杂深腔结构，探头需要“深入腹地”进行测量

• 大型机床几何精度校准：检测龙门铣床的导轨直线度、主轴与工作台的垂直度等

• 重型机械制造：用于大型机械零部件的尺寸检测和校准

• 复杂管路与干涉环境下的检测：待测零件周围布满管路、线束时，长臂展可绕过障碍进行测量

• 大型医疗设备装配检测：CT机、MRI等大型医疗设备关键部件的相对位置精度检测

配套耗材

105554 出厂时包含液压测量支架、磁力底座、测量爪及精调机构的完整配置。用户可根据具体应用需求选配以下配件：

德国HG 105554液压磁性测量支架  订货说明

105554 采用 HG 标准型号编码体系，完整配置为 MSTA 550/4 + MS FE + Mag：

• MSTA 550/4 = 液压测量支架，工作半径 550 mm，4 节关节

• MS FE = 测量爪（Messschnabel）带微调（Feineinstellung）

• Mag = 磁力底座（Magnet）

HG 105554 系列中同规格不同配置的区分：

• 105548：三脚架（不含测量爪和磁力底座）

• 105553：三脚架 + 磁力底座 + 测量爪 + 微调

• 105554：三脚架 + 测量爪 + 微调（不含磁力底座）

• 105559：三脚架 + 磁力底座 + 测量爪（无微调）+ 液压微调

• 105562：三脚架 + 磁力底座 + 测量爪（无微调）

订货时建议确认以下信息：

• 货号：105554（三脚架+测量喙+微调，不含磁力底座，需另配磁力底座）

• 工作半径：550 mm

• 测量爪：Ø8 mm H7 / 燕尾槽

• 是否含精密微调：含
