德国HG 105302机械磁性测量支架 280mm 800N 机加工检具用

德国HG 105302机械磁性测量支架详细介绍及选购指南

HG 105302 机械磁性测量支架是德国 Hörger & Gässler OHG（简称 HG）出品的一款经典机械式测量辅助工具。HG 自1969年以来一直专注于精密测量支架及夹具领域，产品在机械加工、质量检测行业积累了较高的市场认知度。

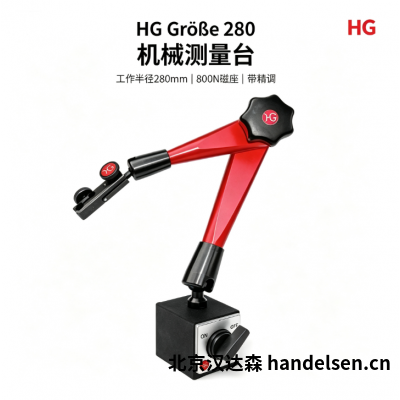

105302 属于 Größe 280 系列，是该系列中的完整配置版本，包含机械测量支架、磁力底座、测量爪及精密微调机构。该型号配备 800 N 可开关磁力底座（60×50×55 mm），工作半径 280 mm，承载能力标准应用 6 kg、安全相关应用 5 kg。测量爪规格为 Ø8 mm H7 配合燕尾槽，适配千分表、百分表等常见测量仪器。

与液压款相比，机械款通过星形旋钮机械夹紧各关节，结构简单、调整快速，无需液压系统，价格和维护成本更友好。

核心参数表

德国HG 105302机械磁性测量支架 功能特点

1. 机械中央锁紧，结构简单可靠

105302 通过拧紧星形手柄即可实现机械中央锁紧。三脚架内部有一个精密的机构，可牢固地支撑各个关节。与液压款相比，机械式结构无液压油泄漏风险，维护成本更低，适合大量常规尺寸测量场景。夹紧是渐进式的，每个关节从下到上依次处理，能够快速舒适地完成对齐。

2. 800 N 强磁底座，快速固定无需钻孔

磁性底座内置高性能永磁体，配备旋转开关可一键控制磁吸状态。800 N 的吸附力可牢固吸附于钢铁类工件表面。底座底部设有 V 型棱形底脚，既可通过平面吸附，也可在圆柱形工件表面稳固固定。

3. 精密微调与多维度调节

支架配备精密微调机构，适配高精度测量需求。支架臂采用多节关节结构，工作半径 280 mm。关节可 360° 旋转和 180° 翻转，可灵活适配不同测量点位的定位需求。测量爪规格为 Ø8 mm H7 配合燕尾槽，兼容千分表、百分表等常见测量仪器。

4. 坚固耐用，性价比高

主体采用阳极氧化铝和抛光易切削钢，经热处理强化。星形握把采用塑料材质，握持舒适。由于结构简单、无液压系统，105302 相比液压款价格更友好，维护成本更低，适合大量常规尺寸测量和预算有限的工位。

适用场景

105302 机械磁性测量支架广泛应用于机械加工和质量检测领域，主要涵盖以下场景：

• 机加工现场：用于机床设备上安装千分表、百分表，进行工件尺寸的在线测量和检测

• 检具与质量检测：用于质检环节的形位公差测量、工件尺寸比对

• 百分表/千分表安装：适配 Ø8 mm 夹持杆或燕尾槽，快速安装各类指针式或数显量表

• 设备装配：用于设备装配过程中的间隙测量和位置校准

• 模具制造：用于模具加工过程中的尺寸检测和校准

配套耗材

105302 出厂时包含机械测量支架、磁力底座、测量爪及精调机构的完整配置。用户可根据具体应用需求选配以下配件：

德国HG 105302机械磁性测量支架 订货说明

105302 采用 HG 标准型号编码体系，完整配置为 机械三脚架 + 磁力底座 + 测量爪 + 微调。

HG 105302 系列中同规格不同配置的区分：

• 105300：三脚架（不含测量爪和磁力底座）

• 105301：三脚架 + 测量爪 + 微调（不含磁力底座）

• 105302：三脚架 + 磁力底座 + 测量爪 + 微调（完整配置）

订货时建议确认以下信息：

• 货号：105302（完整配置）

• 工作半径：280 mm

• 磁力底座：800 N 可开关

• 测量爪：Ø8 mm H7 / 燕尾槽

• 是否含精密微调：含
