马尔MarSurf CM mobile非接触表面测量仪 科研新能源薄膜形貌粗糙度设备

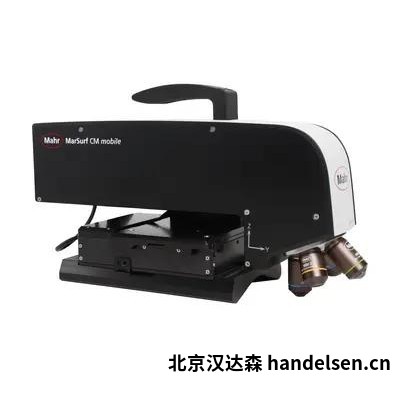

MarSurf CM mobile 便携式3D光学表面测量系统（科研新能源薄膜检测设备）

MarSurf CM mobile为共聚焦非接触式便携式3D表面测量系统，兼顾实验室科研分析与生产现场检测，无需接触样品表面，可完成二维、三维形貌、粗糙度、波纹度、微观几何、磨损体积等分析，适配薄膜、镀层、新材料、精密零部件等样品检测，大型不便移动工件可直接现场开展测量工作。

产品简介

MarSurf CM mobile采用LED共聚焦测量原理，整机重量约8kg，配备便携防护箱，设备可转运至现场直接对大件工件开展检测，无需移动被测样品。搭载16位HDR高动态相机，分辨率1200×1200像素，最高帧率可达100fps，针对高反光、高低差差异大的样品也可获取对比度良好的表面数据。搭载电动XYZ三轴与物镜转盘，支持多倍率物镜切换，具备高清图像拼接功能，在保持分辨率前提下扩展测量视场。设备依靠笔记本电脑即可完成整套控制与分析，配套MarSurf CM分析软件，支持ISO 4287、ISO 25178等国际标准评定，输出三维形貌、参数报表、形貌图像，适用于科研研发、新材料开发、产线质量管控等场景。

技术参数

产品功能特点

非接触式检测方式，不会划伤、损伤薄膜、镀层、软质敏感样品，适合超薄涂层、易损伤样品检测。整机轻量化设计，配备专用便携防护箱，可转运到生产现场，大型辊件、大型构件无需拆卸搬运，直接原位完成测量。HDR高动态成像，面对反光差异大、高低起伏明显的样品，依旧可以采集完整表面形貌数据。物镜转盘支持快速切换不同倍率物镜，兼顾大范围概览与微观细节观测。电动三轴搭配高清拼接算法，可拼接生成大视场三维形貌，全程保持较高分辨率。软件可完成2D、3D粗糙度、波纹度、平面度、微观轮廓、角度、面积、体积、磨损量、颗粒统计、缺陷分析等计算，输出PDF报告、三维形貌图、原始数据文件，便于科研论文数据留存与工厂质量追溯。系统支持中文操作界面，测量流程可保存调用，降低重复检测操作成本。设备既可以放置实验室做研发分析，也可用于车间现场离线质量检测，适配多场景使用需求。

可检测项目

二维轮廓粗糙度、三维面粗糙度、波纹度、平面度；微观轮廓的高度、深度、宽度、角度、圆弧；磨损体积、凹坑体积、颗粒统计；表面缺陷识别，薄膜与涂层形貌分析；支持按照ISO 25178输出各类面参数，可导出三维形貌数据用于后处理分析。

主要应用领域

新能源行业薄膜、涂层、极片表面形貌检测；高校科研院所材料表面研究；微电子、MEMS微结构样品分析；医疗器械植入件、精密刀具表面检测；辊轧辊、模具大型工件现场检测；陶瓷、玻璃、复合材料、新材料研发表征；来料质量检验、工艺开发比对、失效分析；兼顾实验室研发分析以及工业现场原位检测工况。

标准配置与可选配件

标准配置包含MarSurf CM mobile主机、基础倍率物镜组、便携防护箱、MarSurf CM测量软件、数据线缆、电源组件、操作说明书、出厂校准样块与证书。可按需选配不同倍率物镜、彩色成像模块、主动减振台、固定工作站、高级分析模块等配件，配件需单独确认订货。

选型使用提示

光学测量结果受样品反光特性、环境振动、光照条件影响，建议定期使用标准样块核查设备状态。选型时需要结合样品尺寸、微观特征大小、薄膜厚度、是否需要彩色成像确认物镜与模块配置。如需选型建议，可提供样品类型、待测参数、使用场景信息进行咨询。

MarSurf CM mobile便携式3D光学表面测量系统用于样品表面形貌几何分析，不用于理化成分测试。
