马尔Precimar SM60测长台 计量室轴销工件外径检测比对设备

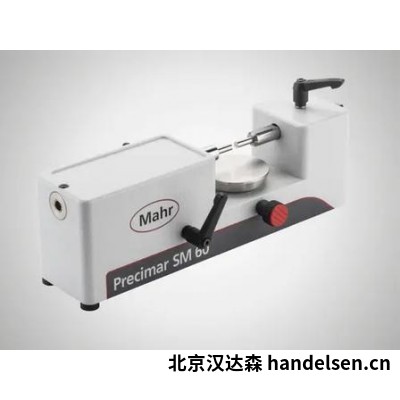

Precimar SM 60 小型长度测量台（校准小件外径检测设备）

Precimar SM 60小型长度测量台为相对式精密外尺寸比对测量台，结构紧凑坚固，既可以用于计量室量具、标准件校准比对，也可布置质检工位完成小型工件外径、轴类尺寸快速检测，适配精密小件批量比对测量工况。

产品简介

Precimar SM 60采用卧式台式结构，支持0‑60mm工件外尺寸测量，测量套筒可移动调节，配备可升降工作台，工作台直径φ60mm，可灵活调整工件支撑位置。设备预留8mm标准安装接口，可自由搭配数显千分表、电感测头等多种测量单元，无需限定专用表头。内置保护联轴结构，可缓冲操作冲击，降低表头受损风险。硬质合金硬化测量砧面，耐磨性能良好。支持左右手双向操作，操作手柄布局友好，整机重量较轻，便于工位之间移位，兼顾计量室校准与车间质检使用场景。

技术参数

注：整机不含数显表/测头等测量单元，测量单元需另行选配；精度指标为标准实验室环境条件下测得。

产品功能特点

卧式比对测量结构，依托标准量块或者标准件归零，完成小件外径、轴类尺寸相对比对检测。8mm通用夹持接口，市面上主流8mm柄径数显千分表、比较仪测头均可装配，选型灵活。内置缓冲联轴机构，放置工件时的冲击会被缓冲吸收，保护精密表头不受磕碰损伤。工作台高度可调节，适配不同直径工件找正，工作台台面φ60mm，可放置小型环规、轴类、标准件。硬质合金测量砧面，硬度高，长期重复使用磨损较小。配备抬升手柄，放置工件时抬起测砧，减少测头摩擦损耗。设备支持左右手操作习惯，操作手柄布局适配不同操作人员。机身整体刚性好，体积小巧，计量室用于量具校准比对，也可以放置车间质检工位做小件快速抽检；SM60‑V版本支持可更换式测量砧头，适配异形工件测量需求。

可检测项目

小型轴类、销类工件外径比对测量；环规、标准件、量规校准比对；台阶轴外尺寸偏差检测；小件圆柱类零件尺寸复检；可搭配不同表头，实现尺寸偏差读取、公差判定、数据输出等功能。设备主要用于外尺寸测量，不适合内孔直接检测。

主要应用领域

计量室小规格量具、标准件校准比对；精密机械小件轴销类零件质检；轴承小轴、微型紧固件尺寸检测；工装检具标准件复核；来料小件尺寸复检；车间质检工位批量小件比对检测；适用于精密制造、汽车零部件、量具实验室等场景。

标准配置与可选配件

标准配置包含Precimar SM60主机、平面硬质合金测量嵌件、操作锁紧组件、抬升机构、操作说明书、出厂检测证书。主机不含数显表、测头等测量单元。可按需选配不同规格可更换测量砧头、数显千分表、电感比较仪、专用工装支架等配件，配件需单独确认订货。

选型使用提示

该设备属于相对比对测量台，测量精度依赖标准件归零，测量结果受环境振动、温度、砧头磨损、工件装夹状态影响，建议定期核查砧头状态，定期开展计量校验。选型时确认测量力版本，确认是否需要可更换砧头的SM60‑V版本，同时确认配套表头的规格。如需选型建议，可提供待测工件尺寸、使用工况信息进行咨询。

Precimar SM 60小型长度测量台用于工件外尺寸比对检测，不用于理化性能测试。
